研發閉環經顱超聲神經刺激——變形皮質粘附傳感器
經顱聚焦超聲因其空間分辨率和深度穿透性，已顯示出對藥物難治性癲癇具有良好前景的非侵入性治療效果。然而，目前采用固定神經刺激方案的手動策略，由于缺乏對超聲波不敏感的閉環神經刺激裝置，無法提供針對特定患者的精準治療。本文，我們報道了一種用于閉環經顱超聲神經刺激的可變形皮質粘附傳感器。該傳感器由兒茶酚共軛海藻酸鹽水凝膠粘合劑、可拉伸的16通道電極陣列和粘塑性自修復聚合物基底組成，并與脈沖控制的經顱聚焦超聲裝置耦合。它可以對彎曲的皮質表面進行適形且牢固的固定，并且我們證明它能夠在清醒的癲癇嚙齒動物中進行經顱聚焦超聲神經刺激期間穩定地記錄神經信號。傳感性能允許實時檢測具有意外和不規則高頻振蕩的癲癇前信號，并且我們展示了在清醒嚙齒動物的超聲刺激下由完整的皮質活動監督的閉環癲癇控制。
由于對難治性癲癇治療機制的理解不完全，導致傳統藥物療效低下。為了解決這個問題，人們一直致力于開發針對藥物抵抗性癲癇發作的組織部位特異性神經刺激工具，包括深部腦刺激和迷走神經刺激。 然而，此類方法存在與侵入性電刺激不穩定性相關的問題。經顱聚焦超聲 (tFUS) 因其無炎癥和長期穩定的刺激以及高空間分辨率而顯示出對藥物抵抗性癲癇發作的有效抑制作用。然而，迄今為止報道的臨床前和臨床試驗使用固定的 tFUS 協議，在確定患者特定神經刺激參數方面進展有限。此外，盡管先前的轉化研究證明了采用固定方案的 tFUS 刺激對動物模型中的癲癇發作具有抑制作用，但這些研究僅在麻醉或癲癇行為癥狀相對輕微的清醒動物中進行了驗證，而沒有考慮神經活動的狀態。我們需要一個閉環系統，能夠根據癲癇發作的嚴重程度， 通過刺激工具上準確的神經生理反饋來識別，從而設置最佳治療方案。在這方面，具有適形接觸、 牢固固定和在生物-非生物界面機械適應性的軟腦裝置對于早期檢測致癇組織產生的高頻振蕩（HFOs）（80-500 Hz）以及向閉環 tFUS 神經刺激系統提供持久的神經生理反饋至關重要。尤其是微皮層電圖（ECoG）設備在電神經信號傳導方面具有高保真度和高時空分辨率，由于其高頻容量和大面積覆蓋，使其非常適合此類用途。然而，典型的基板和/或封裝材料（例如厚聚酰亞胺（PI）和熱生長二氧化硅（SiO 2 ））本質上具有較高的剛度和較差的形狀適應性 ， 導致皮質表面的卷積結構接觸不均勻。具有可溶解基板的超薄網狀設備可以在提高信號質量的同時提供腦部適形性，但由于腦脊液和組織的微運動，它們對微型目標組織點的感測位置精度可能受到限制。現有的接口裝置與腦組織的結合強度較低 ， 也容易受到超聲波的影響，因為傳遞聲壓的神經調節超聲會產生與振動相關的機械噪聲。這給腦集成電極裝置的神經信號反饋帶來了挑戰，并且由于源自超聲誘導的振蕩的電偽影干預，無法實現最佳的閉環 tFUS 神經刺激。因此，需要即使在曲面上也具有強大的組織粘附性和順應性的軟腦接口材料， 以實現與超聲刺激耦合的對偽影不敏感的神經裝置。在本文中，作者報告了一種用于閉環 tFUS 神經刺激的可變形皮質粘合劑 (SMCA) 傳感器（圖 1a ）。SMCA 傳感器由作為粘彈性水凝膠粘合劑的兒茶酚共軛海藻酸鹽 (Alg-CA)（補充圖 1a ）、 可拉伸的薄（~3 μm）16 通道微電極陣列和作為粘塑性自修復聚合物 (SHP) 基底的異佛爾酮雙脲官能化聚二甲基硅氧烷 (PDMS-IU)（補充圖 1b ）組成。我們表明，它能夠通過主動形狀適應和堅韌的粘合性與嚙齒動物大腦保形且牢固地固定（圖 1a 中的插圖）。 SMCA 傳感器的皮質接口步驟（圖 1b 和補充說明 1 ）如下。首先，通過接觸處 Alg-CA 水凝膠的瞬時凝膠化實現牢固的組織粘附，這包括通過用膨脹的水凝膠填充界面微孔區域進行保形接觸、組織-設備界面的腦模擬剛度匹配以及共價或非共價化學鍵的形成（補充圖 1c 和補充說明 1 ）。其次，貼片的形狀變形過程和完全的粘合劑凝膠化導致在皺紋皮質上的保形接觸，這是SHP 基質的粘塑性行為和膨脹的 Alg-CA 水凝膠的粘彈性的協同效應。最后，無應力生物電子接口涉及由于 SHP 基質的動態應力松弛而有效耗散皮質上變形引起的壓縮應力能量。

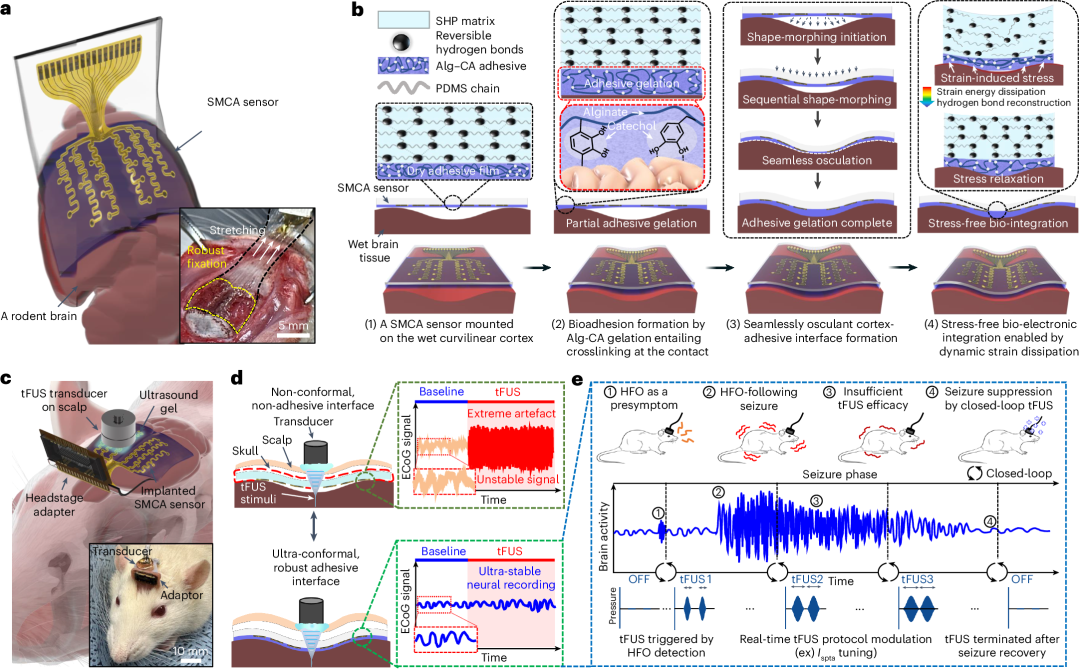

圖 1：用于超穩定腦接口的 SMCA 傳感器可實現閉環 tFUS 神經治療。將微型 tFUS 換能器用于帶有顱內 SMCA 傳感器的清醒嚙齒動物模型（圖 1c ）。為了實現用于閉環腦接口的便攜式頭置系統，使用三維打印支架將 tFUS 設備與植入式 SMCA 傳感器的適配器耦合（圖 1c 中的插圖）。通過這種方法，我們在麻醉動物和清醒癲癇動物的 tFUS 神經刺激下展示了無偽影的 ECoG。（圖 1d ）。穩定的神經信號傳導性能使我們的平臺能夠作為慢性癲癇發作預測器并通過檢測高質量的癲癇 HFO 來自動觸發神經刺激。我們還使用這些功能創建基于 tFUS 和 SMCA-ECoG 的閉環癲癇發作控制策略：由癲癇發作前的 HFO 檢測觸發的 tFUS 啟動；在預定時間間隔內以初始劑量進行持續神經刺激；根據實時反饋對 tFUS 方案的修改，如果反饋表明抑制效果不足，則進行修改；如果確定癲癇發作已被抑制，則終止 tFUS（圖 1e ）。我們在清醒嚙齒動物中說明了我們的方法，突出了 SMCA 傳感器穩定的閉環反饋性能。

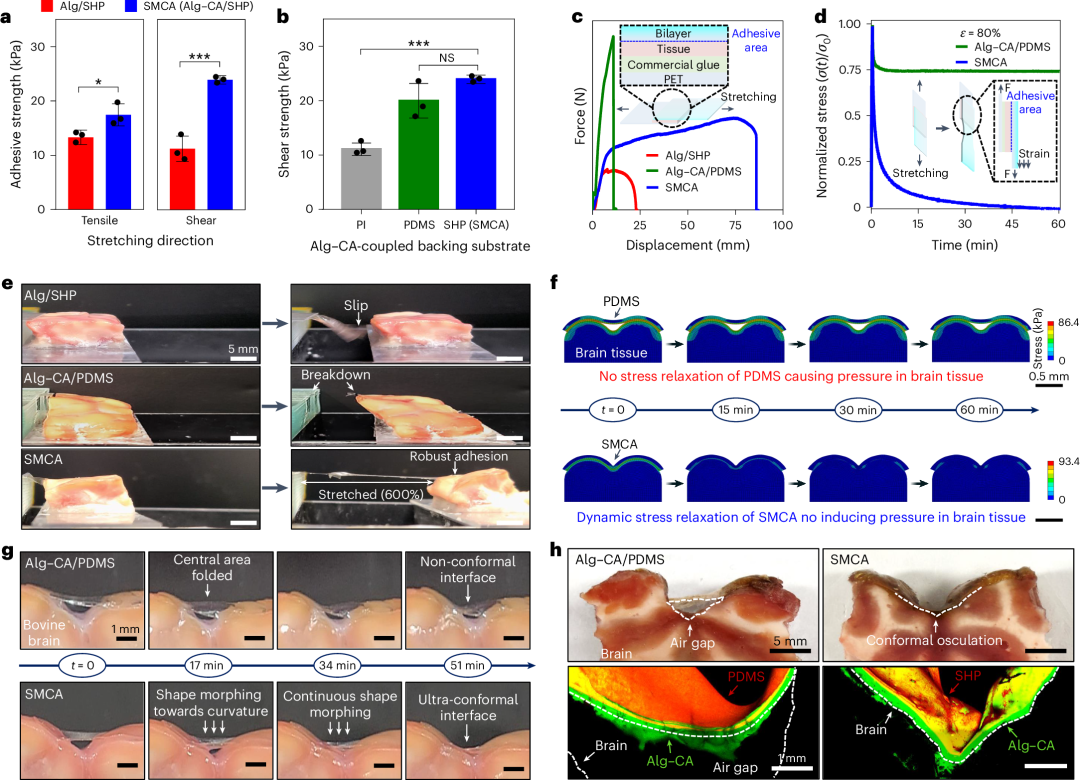

圖 2：SMCA 的腦接口功能。我們還研究了 SMCA 貼片的無應力形狀自適應特性（有關 SMCA 形狀變形行為驅動源的推理，請參見補充說明 5 ）。根據有限元分析（FEA），SMCA 薄膜可以很好地填充彎曲物體（例如腦皺紋）的空隙空間，并減輕變形引起的應力（補充圖 4b 和 5 ），而 PDMS 不僅無法與曲率共形接觸，而且無法在界面平面處松弛應力（圖 2f ，FEA 分析方法的詳細信息在補充說明 6 中描述）。與計算模型相對應，在使用牛腦組織的離體試驗中也觀察到了 SMCA 薄膜的自發形狀變形特性（圖 2g 和補充視頻 1 ）。雖然 Alg-CA/PDMS 雙層膜沒有變形成腦皺紋（圖 2g ，頂部照片），但 SMCA 薄膜無需任何外部施加的驅動力（例如，電磁場、壓力、熱能）即可自主變形為皮質的凹曲，從而完全貼合表面輪廓（圖 2g ，底部照片）（有關結果的詳細討論，請參閱補充說明 7 ）。 確認了與大腦接觸的熒光染料標記雙層膜貼片（Alg-CA 為綠色標簽，PDMS 和 SHP 為紅色標簽）的橫截面照片（頂部）和三維（3D）共聚焦顯微鏡（底部）圖像（圖 2h 和補充圖 7 ），這驗證了 SMCA 貼片的接觸能力，它不會在界面處產生空間空隙（圖。 2h ，右圖），而皮質表面和 Alg-CA/PDMS 雙層之間存在較大的氣隙（圖 2h ，左圖）。組織附著的 SMCA 貼片中腫脹的 Alg-CA 的保濕性即使在離體條件下也能穩定維持 7 天而沒有大量水分流失，這強烈表明 SMCA 傳感器可以通過 Alg-CA 界面層與皮質長期整合在體內充滿腦脊液的顱內空間條件下（補充圖 8 ）。這些結果全面證明了我們的材料策略將具有軟流動性和瞬時凝膠化的 Alg-CA 聚合物與具有熱塑性變形和有效應變能量耗散的 PDMS-IU SHP 相結合，適用于生物相容性和腦接觸界面。

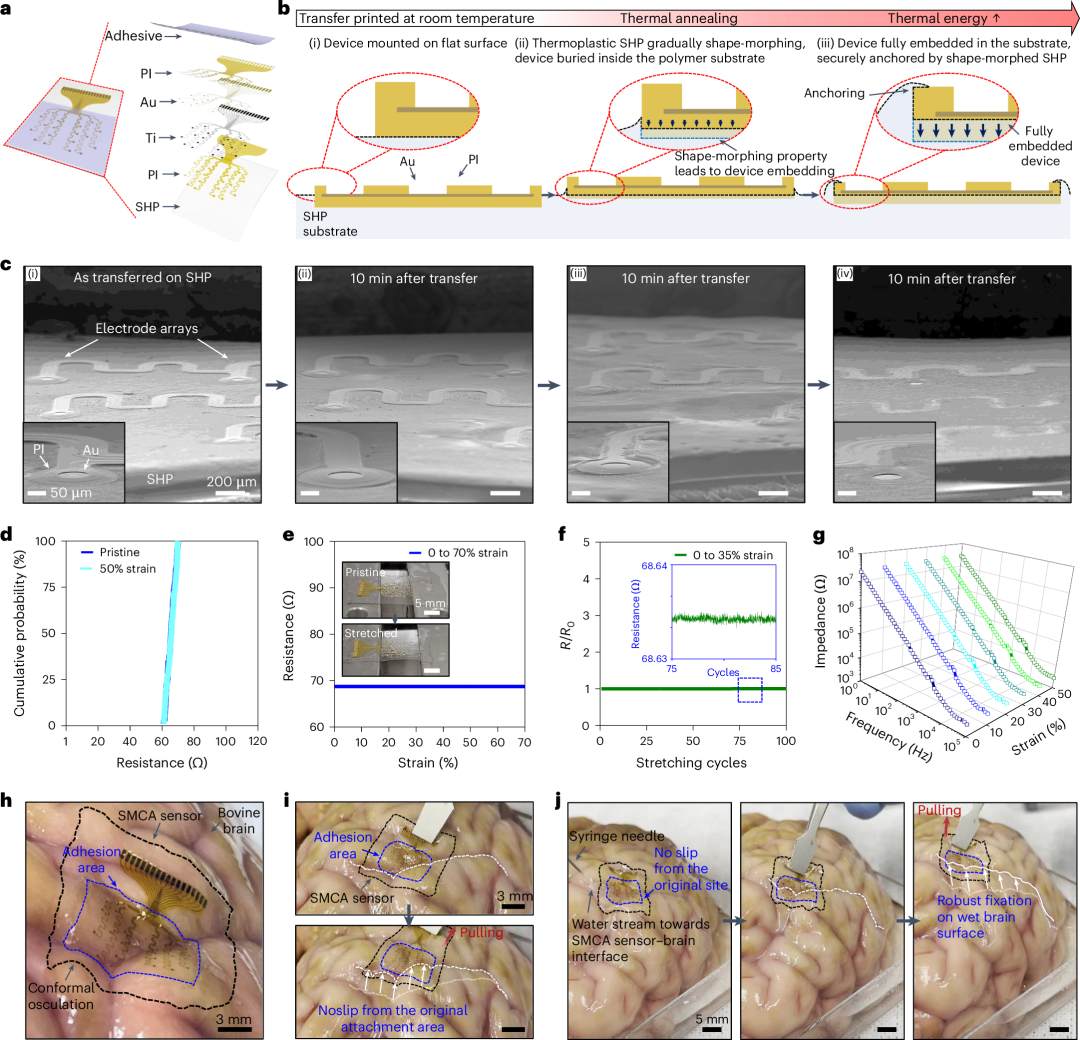

圖 3：通過直接轉印工藝制作的可拉伸 ECoG 陣列。在體內演示使用 SMCA 傳感器之前，先在離體牛皮質上研究了其在腦內的粘附情況（圖 3h-j ）。SMCA 傳感器被共形地安裝在不平整的皺紋皮質表面，并自發變形為不同深度的各種山谷（圖 3h ）。可以清楚地證實，與裸露的 SHP 薄膜相比，超薄可拉伸電極陣列與網狀蛇形互連圖案的集成不會降低 SMCA 傳感器貼片的熱塑性或應力松弛性能，從而導致皮質接口裝置的超共形性（補充圖 12 ）。當剪切應力施加到 SMCA 傳感器時，這種組織粘附性能得以穩定保持（圖 3i 和補充視頻 2 ）；此外，即使在水沖洗條件下，也證明了其強大的粘附性能（圖 3j 、補充圖 13 為擴展序列圖像，補充視頻 3 展示了沖洗條件下粘附測試的完整序列）。考慮到成功的體外演示，我們的 SMCA 傳感器非常適合實現終極腦機接口。

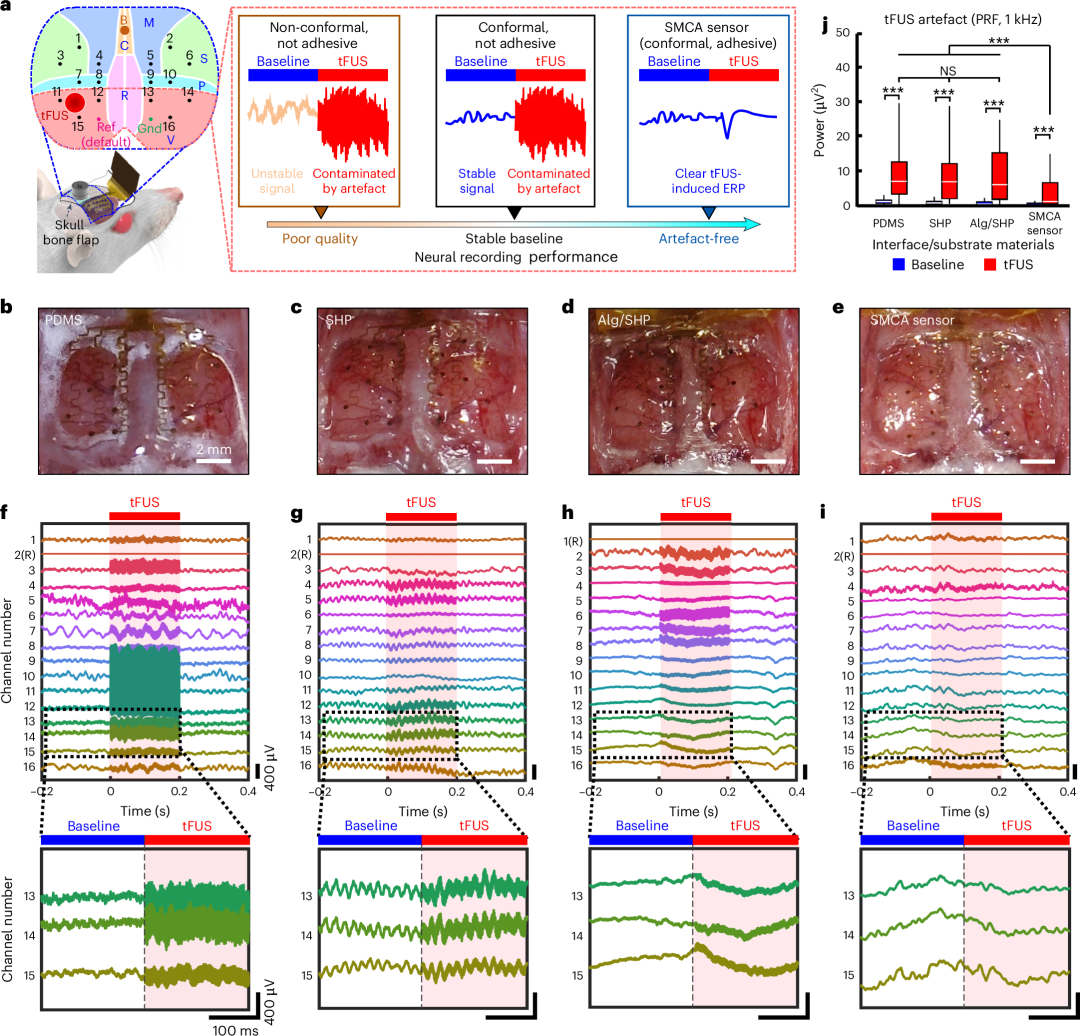

圖 4：在麻醉嚙齒動物模型中，與不同的腦接口材料相比，SMCA 傳感器在 tFUS 刺激下的急性體內神經記錄性能。顯然，使用 SHP、Alg/SHP 和 SMCA 的 ECoG 設備與 PDMS 以外的皮質表面均可保形地適應，這使我們推斷這種保形性源自 SHP 基底的形狀變形特性（圖 4b-e ）。與 SHP 基底上支撐的電極打印設備相比，基于 PDMS 的 ECoG 設備與皮質之間的界面主要形成不透明的氣隙，因為由于缺乏形狀適應性，即使在輕輕觸摸后設備的支撐貼片也不符合皮質表面，這表明與傳統彈性體基底耦合而沒有自身組織保形性的軟 ECoG 設備無法形成均勻的接觸界面，即使小動物的大腦與非人類靈長類動物或人類相比，其腦溝和腦回的皮質結構不是很彎曲（圖 4b ）。非共形生物電子界面導致神經信號衰減，可能是由于 60 Hz 的線路噪聲（圖 4f 和補充圖 16 ）。此外，這種不穩定的組織界面導致 tFUS 超聲處理下原始神經信號發生很大失真（下面的放大圖，圖 4f ）。另一方面，使用形狀變形 SHP 基板（包括 SMCA 傳感器）的軟 ECoG 設備平臺由于輕柔觸摸加速形狀變形，在短時間內（1 分鐘內）均勻地貼合皮質的表面形貌，沒有任何空隙（圖 4c-e ）。打印在 SHP 基板上的 ECoG 設備表現出更好的基線信號質量（圖 4c、g 和補充圖 16 ）。 具有流體材料特性和模量匹配能力的 Alg 水凝膠進一步增強了腦適形性（圖 4d ）和基線穩定性（圖 4h 和補充圖 16 ）。盡管相對于基線有令人滿意的改善，但 tFUS 引起的噪聲在神經調節期間仍然有很大的干擾，這表明僅靠組織適形性無法完全防止機械偽影（圖 4g、h ，下圖放大圖）。在這方面，我們觀察到在適形固定在皮層的 SMCA 傳感器中，此類偽影得到了有效減少（圖 4e、i ）。除了由于與離子導電軟水凝膠極其共形的界面而實現的穩定基線神經記錄（圖 4i 和補充圖 12 和 16 ）之外，SMCA 傳感器在 tFUS 超聲處理下的連續神經生理學能力還可以實現以來自靠近超聲視覺皮層的通道的特定 ERP 模式的方式監測完整的 tFUS 調節神經反應（圖 4i ，放大圖）。多通道 ECoG 流的時間軌跡圖進一步驗證了在 Alg/SHP 設備和使用皮質接口水凝膠層作為整體的 SMCA 傳感器中的電極之間沒有串擾問題 35 。為了進一步定量支持 SMCA 傳感器在 tFUS 神經刺激下前所未有的神經生理穩定性，我們分析了從上述四個 ECoG 設備記錄的體內神經信號中 1 kHz PRF 超聲誘導偽影的 PSD（圖 4j ）。 考慮到神經振蕩 41 的頻率范圍，如果在 tFUS 刺激期間 1 kHz 頻率的功率增加，則它被視為 tFUS 引起的偽影，而不是神經信號。關于每個 ECoG 平臺功率水平趨勢的代表性和統計結果清楚地支持了我們的假設（圖 4j 和補充圖 17 ）。沒有組織粘附功能的對照組顯然容易受到 tFUS 神經刺激的影響（圖 4f-h 和補充圖 17a-c ）。相反，我們的 SMCA 傳感器有效地將 1 kHz PRF 相關的機械偽影干預降至最低（補充圖 17d ），這不足以僅通過保形性而沒有強大的表面固定特性來實現（補充圖 17b，c ）（關于記錄的神經信號中可視化的 tFUS 引起的偽影的詳細討論出現在補充說明 9 中）。綜上所述，結果強調了SMCA 傳感器平臺固有的強粘附性和形狀變形特性的共存對于實現與超聲調制相結合的皮質活動高保真監測起著最重要的作用，從而增加了實現閉環 tFUS 神經刺激的可能性（有關包括 SMCA 傳感器在內的軟 ECoG 設備平臺的可能運行機制以及材料功能和神經信號傳導性能之間的相關性的討論，請參見補充圖 18 和補充說明 10 ）。

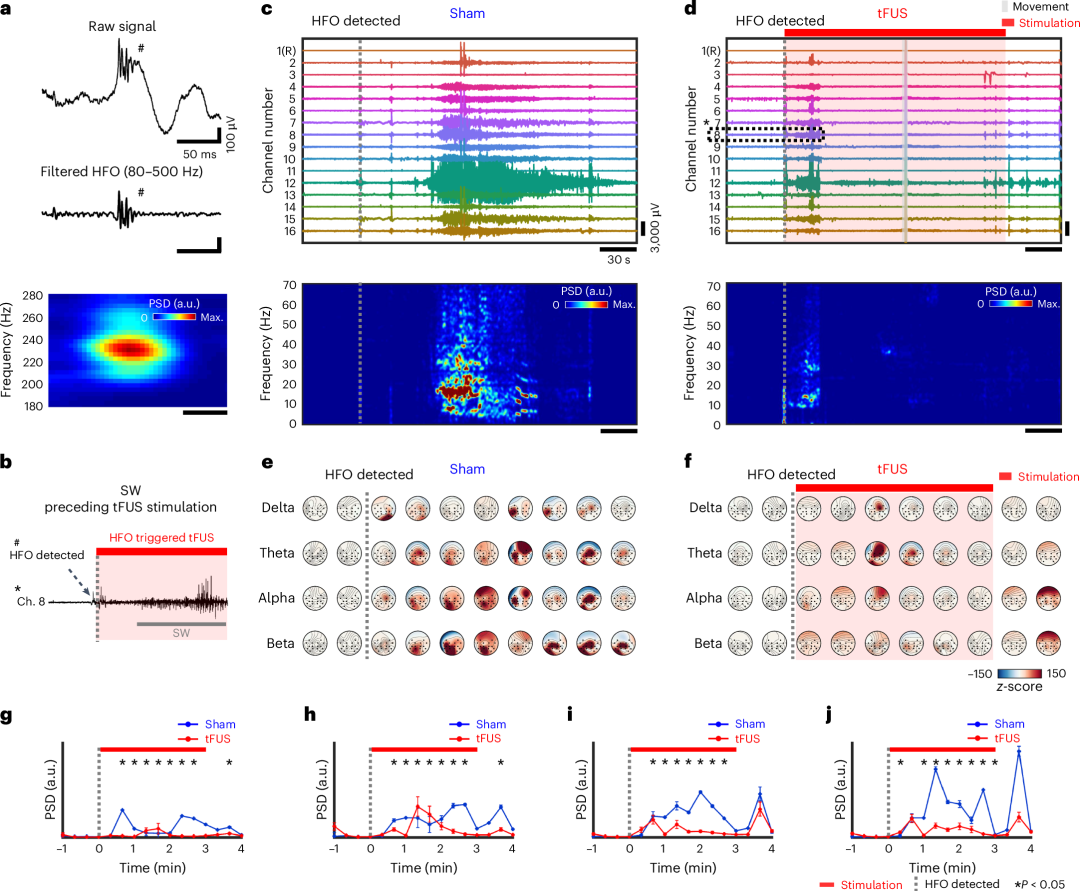

圖 5：tFUS 誘導的體內實時癲癇發作控制與 HFO 檢測觸發的前尖峰波刺激。接下來，研究了 SMCA 傳感器與定制 tFUS 刺激相結合的神經記錄性能，并研究了在清醒動物中采用治療方案來監測和治療癲癇發作。為了更好地在自由活動的動物中使用便攜式雙向神經接口平臺，設計了一種定制的頭置系統，該系統結合了 tFUS 換能器和植入式 SMCA 傳感器（補充圖 22 和補充說明 12 ）。在該系統中，將由癲癇發作前的 HFO 檢測確定的反應性 tFUS 刺激設置為在發作前針對海馬區域的右側 CA3 區。通過這種方法，我們的定制系統精確預測了隨后的癲癇發作棘波并適當地執行了主動治療措施（圖 5b ）。我們采用 40 Hz PRF 的 tFUS 方案作為治療試驗 42， 應用于清醒的癲癇動物（有關 tFUS 方案的基本原理和刺激脈沖工程的詳細信息，請參見補充圖 23 和補充說明 13 ）。因此，無論是否進行連續 tFUS 神經刺激干預，清醒癲癇大鼠的 SMCA 傳感器神經記錄性能都能穩定維持（圖 5c、d ）（有關系統設置和體內實驗程序的詳細信息，請參閱補充圖 24 和 25 ）。在所有通道的代表性時間軌跡中，從同一癲癇動物記錄的原始信號，我們觀察到，在 tFUS 刺激的癲癇發作（稱為 tFUS）期間，從癲癇發作前的 HFO 檢測時刻開始的 3 分鐘刺激，癲癇棘波的幅度和持續時間顯著減少，刺激方案為 40 Hz PRF 和 5% 占空比（圖 5d ，上圖），與 tFUS 情況之前同一時間段的假性癲癇發作（稱為假性癲癇）期間的發作波相比（在檢測到 HFO 后 3 分鐘內沒有神經刺激進行記錄）（圖 5c ，上圖）。與癲癇發作時期記錄的電生理活動相對應，靠近 tFUS 神經刺激點（第 9 章）的 SMCA 傳感器陣列中通道電極的歸一化功率譜圖支持了 tFUS 神經刺激的在線癲癇抑制效果（圖 5c、d ，下圖）。值得注意的是，在腦活動的任何頻帶（包括對應于癲癇抑制方案 PRF 的 40 Hz）中均未出現 tFUS 偽影干擾，這再次凸顯了我們 SMCA 傳感器平臺抗超聲偽影的神經信號傳導性能，使我們能夠評估神經刺激方案的有效性。 在此前提下，從不受偽影影響的功率譜圖來看，治療結果表明，異常神經活動的趨勢得到了 tFUS 神經刺激控制方案的有效抑制，而不是像假手術病例中那樣隨著時間的推移而自然鎮靜（圖 5c ，下圖）（有關單通道 tFUS 調節癲癇發作活動的控制研究以及主要癲癇發作期神經記錄的時空模式，請參見擴展數據圖 2 ，詳情見補充說明 14 和 15 ）。此外，對多個動物受試者累積研究了 40 Hz PRF 刺激對癲癇發作的控制效果，以評估 tFUS 神經刺激方案的平均功效并確定其對個體體內模型的預后差異。根據從所有假手術和 tFUS 病例對的平均大腦活動主頻帶分類的一系列二維 z 分數地形圖表明，在將由 HFO 檢測觸發的 tFUS 神經刺激應用于右側 CA3 區域后（圖 5f ），與假手術病例相比（圖 5e ），從 delta（1-4 Hz）到 beta（13-30 Hz）振蕩的振蕩功率和持續時間在兩個半球區域中均受到很大抑制。每個平均振蕩功率密度值還表明，與同一時間間隔內的假手術病例相比，在 tFUS 刺激期間從 delta 到 beta 頻帶的振蕩能量受到很大抑制（圖 5g-j ）。這些結果一致表明，40 Hz PRF 協議降低了發作振蕩的幅度和癲癇樣多動的持續時間，成功驗證了其在線治療效果。

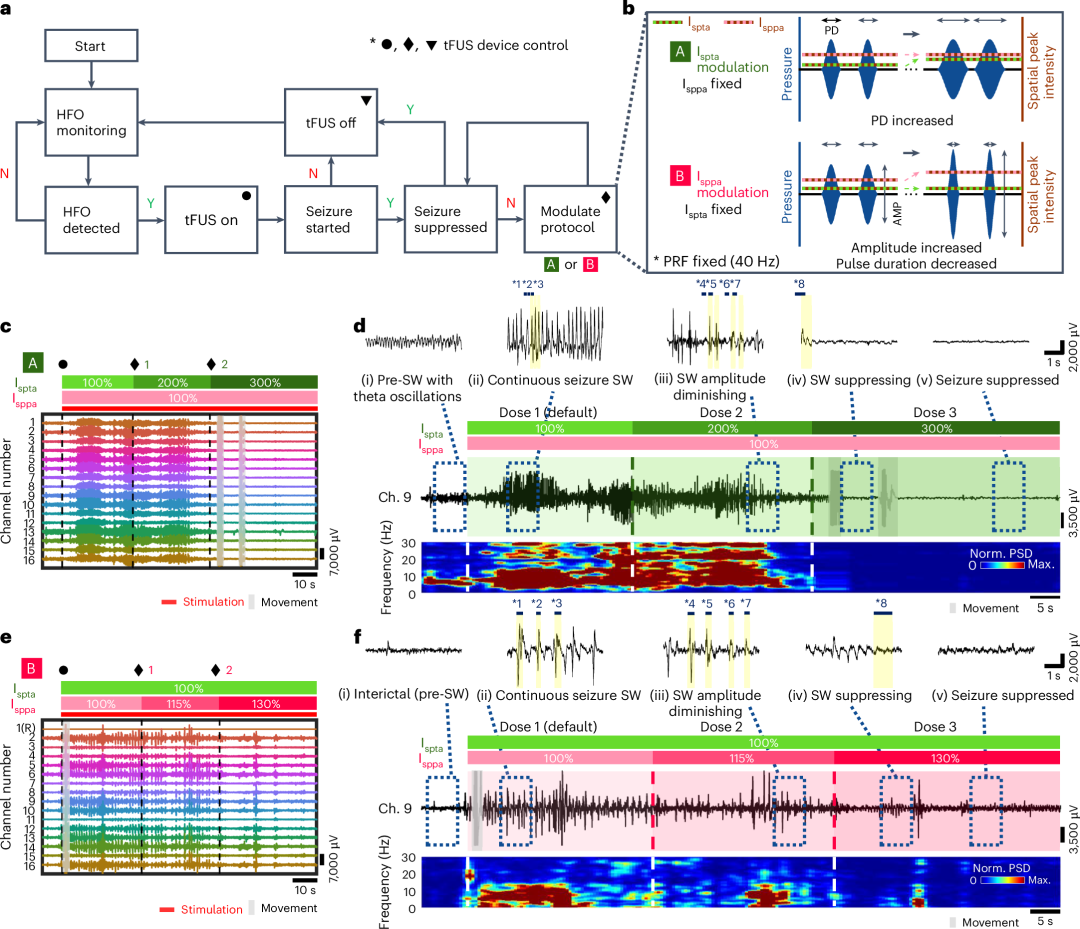

圖 6：帶有 SMCA 傳感器監測反饋的 tFUS 劑量調節的閉環癲癇控制系統。總的來說，基于通過 SMCA 傳感器進行的精確 HFO 檢測，在我們的閉環系統中，采用默認協議（空間峰值時間平均強度 (I spta ) 為 0.05 W cm ?2 和空間峰值脈沖平均強度 (I sppa ) 為 1 W cm ?2 ），tFUS 神經刺激可以有效控制誘發的癲癇振蕩（擴展數據圖 3 和補充說明 17 ）。對于默認設置無法解決的更多不良情況，我們還演示了兩種類型的閉環。“A”模式和“B”模式閉環的代表性示例說明了通過 I spta 或 I sppa 調制的三級 tFUS 協議控制癲癇（圖 6c、e ）。在從位于后頂葉皮質的通道記錄的放大輪廓的詳細神經活動軌跡中，可以在三級閉環 tFUS 神經刺激下，在從癲癇發作前（或發作間期）（階段 I）振蕩到癲癇發作期再到基線恢復范圍的各個神經波形上索引閉環序列的五個不同階段（圖 6d、f ）。在這兩種情況下，誘發的癲癇發作模型都是頑固型，在默認設置（階段 II）下的初始神經刺激試驗（劑量 1）無法緩解，導致劑量增加。雖然隨后的 I spta 和 I sppa 調節（劑量 2）肯定有效，但仍然觀察到相當大的發作波幅度和持續時間（階段 III）。 另一個劑量增量（劑量 3）最終導致殘留癲癇樣放電（IV 期）完全緩解（有關閉環 I spta 或 I sppa 劑量調節 tFUS 癲癇發作抑制的詳細描述，請參閱補充說明 18 和 19 ）。相應的功率譜圖也支持劑量調節閉環系統可有效抑制不同類型的隨機癲癇發作。閉環系統中使用的 tFUS 方案的最大強度滿足 tFUS 刺激生物物理安全的最新指南 43 ，誘導組織溫度升高低于 2°C，被認為是安全的并且不太可能導致組織損傷問題（補充圖 27 ）。我們使用的最強烈的聲波也被證實沒有不良的血腦屏障（BBB）開放問題（有關 BBB 開放驗證測試的詳細信息，請參閱補充圖 28 和補充說明 20 ）。除了單通道驅動的神經信號軌跡外，SMCA 傳感器陣列還獲得了 tFUS 調控的癲癇抑制全序列中三種神經動力學時空振幅地形圖數據（擴展數據圖 4 和圖 5 、補充說明 21 和視頻 6 ）。值得注意的是，SMCA 傳感器中多電極陣列記錄的癲癇發作尖峰清楚地表明神經信號中沒有電干擾，這得到了來自信號源附近通道的時間延遲發作峰值的支持（補充圖 26 ）。 閉環 tFUS 癲癇抑制的案例研究包括一個癲癇模型，該模型具有重復的徑向動力學，由位于后頂葉皮層的通道觸發，該通道可能被視為癲癇源（第 13 章）并擴散到整個右半球區域（圖 4 、擴展數據圖 5 和補充視頻 7 ）。在三級閉環 tFUS 時期，彩色圖中電癲癇發作活動的二維地形圖也顯示出其最強烈水平（代表峰 *1 至 *3，II 期）幾乎不受劑量 1 方案的影響，癲癇發作強度和振蕩頻率呈逐漸衰減趨勢，但劑量 2 方案保持了其特征性的傳播模式，劑量 3 方案抑制了殘余發作波（代表峰 *8，IV 期）（有關閉環 I spta 調節癲癇發作抑制發作期間時空電圖神經動力學的連續地形剪輯，請參見補充視頻 6 ）。關于有效抑制各種癲癇樣放電和來自個體動物的每個癲癇發作案例中涉及的不同發作動力學的此類信息性發現被清晰地可視化。
由于對難治性癲癇治療機制的理解不完全，導致傳統藥物療效低下。為了解決這個問題，人們一直致力于開發針對藥物抵抗性癲癇發作的組織部位特異性神經刺激工具，包括深部腦刺激和迷走神經刺激。 然而，此類方法存在與侵入性電刺激不穩定性相關的問題。經顱聚焦超聲 (tFUS) 因其無炎癥和長期穩定的刺激以及高空間分辨率而顯示出對藥物抵抗性癲癇發作的有效抑制作用。然而，迄今為止報道的臨床前和臨床試驗使用固定的 tFUS 協議，在確定患者特定神經刺激參數方面進展有限。此外，盡管先前的轉化研究證明了采用固定方案的 tFUS 刺激對動物模型中的癲癇發作具有抑制作用，但這些研究僅在麻醉或癲癇行為癥狀相對輕微的清醒動物中進行了驗證，而沒有考慮神經活動的狀態。我們需要一個閉環系統，能夠根據癲癇發作的嚴重程度， 通過刺激工具上準確的神經生理反饋來識別，從而設置最佳治療方案。在這方面，具有適形接觸、 牢固固定和在生物-非生物界面機械適應性的軟腦裝置對于早期檢測致癇組織產生的高頻振蕩（HFOs）（80-500 Hz）以及向閉環 tFUS 神經刺激系統提供持久的神經生理反饋至關重要。尤其是微皮層電圖（ECoG）設備在電神經信號傳導方面具有高保真度和高時空分辨率，由于其高頻容量和大面積覆蓋，使其非常適合此類用途。然而，典型的基板和/或封裝材料（例如厚聚酰亞胺（PI）和熱生長二氧化硅（SiO 2 ））本質上具有較高的剛度和較差的形狀適應性 ， 導致皮質表面的卷積結構接觸不均勻。具有可溶解基板的超薄網狀設備可以在提高信號質量的同時提供腦部適形性，但由于腦脊液和組織的微運動，它們對微型目標組織點的感測位置精度可能受到限制。現有的接口裝置與腦組織的結合強度較低 ， 也容易受到超聲波的影響，因為傳遞聲壓的神經調節超聲會產生與振動相關的機械噪聲。這給腦集成電極裝置的神經信號反饋帶來了挑戰，并且由于源自超聲誘導的振蕩的電偽影干預，無法實現最佳的閉環 tFUS 神經刺激。因此，需要即使在曲面上也具有強大的組織粘附性和順應性的軟腦接口材料， 以實現與超聲刺激耦合的對偽影不敏感的神經裝置。在本文中，作者報告了一種用于閉環 tFUS 神經刺激的可變形皮質粘合劑 (SMCA) 傳感器（圖 1a ）。SMCA 傳感器由作為粘彈性水凝膠粘合劑的兒茶酚共軛海藻酸鹽 (Alg-CA)（補充圖 1a ）、 可拉伸的薄（~3 μm）16 通道微電極陣列和作為粘塑性自修復聚合物 (SHP) 基底的異佛爾酮雙脲官能化聚二甲基硅氧烷 (PDMS-IU)（補充圖 1b ）組成。我們表明，它能夠通過主動形狀適應和堅韌的粘合性與嚙齒動物大腦保形且牢固地固定（圖 1a 中的插圖）。 SMCA 傳感器的皮質接口步驟（圖 1b 和補充說明 1 ）如下。首先，通過接觸處 Alg-CA 水凝膠的瞬時凝膠化實現牢固的組織粘附，這包括通過用膨脹的水凝膠填充界面微孔區域進行保形接觸、組織-設備界面的腦模擬剛度匹配以及共價或非共價化學鍵的形成（補充圖 1c 和補充說明 1 ）。其次，貼片的形狀變形過程和完全的粘合劑凝膠化導致在皺紋皮質上的保形接觸，這是SHP 基質的粘塑性行為和膨脹的 Alg-CA 水凝膠的粘彈性的協同效應。最后，無應力生物電子接口涉及由于 SHP 基質的動態應力松弛而有效耗散皮質上變形引起的壓縮應力能量。圖 1：用于超穩定腦接口的 SMCA 傳感器可實現閉環 tFUS 神經治療。將微型 tFUS 換能器用于帶有顱內 SMCA 傳感器的清醒嚙齒動物模型（圖 1c ）。為了實現用于閉環腦接口的便攜式頭置系統，使用三維打印支架將 tFUS 設備與植入式 SMCA 傳感器的適配器耦合（圖 1c 中的插圖）。通過這種方法，我們在麻醉動物和清醒癲癇動物的 tFUS 神經刺激下展示了無偽影的 ECoG。（圖 1d ）。穩定的神經信號傳導性能使我們的平臺能夠作為慢性癲癇發作預測器并通過檢測高質量的癲癇 HFO 來自動觸發神經刺激。我們還使用這些功能創建基于 tFUS 和 SMCA-ECoG 的閉環癲癇發作控制策略：由癲癇發作前的 HFO 檢測觸發的 tFUS 啟動；在預定時間間隔內以初始劑量進行持續神經刺激；根據實時反饋對 tFUS 方案的修改，如果反饋表明抑制效果不足，則進行修改；如果確定癲癇發作已被抑制，則終止 tFUS（圖 1e ）。我們在清醒嚙齒動物中說明了我們的方法，突出了 SMCA 傳感器穩定的閉環反饋性能。自發變形皮質粘連
為了驗證由粘彈性 Alg-CA 水凝膠（補充圖 2 和補充說明 2 ）和粘塑性 PDMS-IU SHP（材料選擇的理由在補充說明 3 中描述）組成的 SMCA 的腦接口功能，作為耐聲壓的軟貼片平臺，通過對照測試全面研究了其組織粘附性能和形狀適應行為。與涂在 SHP 上的未改性 Alg 的粘附強度（例如，~12 kPa）（圖 2a ，紅色條）相比，Alg-CA 表現出對拉伸和剪切應力的強組織粘附性（例如，拉伸試驗為 17.4 kPa，搭接剪切試驗為 23.9 kPa）（藍色條），源于兒茶酚基團的存在。特別是，Alg-CA 的高剪切粘附性對于實現植入裝置在大腦皮層上不分層至關重要，即使在超聲引起的機械振動下也是如此。此外，為了驗證楊氏模量為幾百 kPa 的粘塑性 SHP 對于穩定腦接口的重要性，比較了涂覆在其他剛性或彈性基底材料（即 PI 或聚二甲基硅氧烷 (PDMS)）上的 Alg-CA 的粘附強度（圖 2b ）。正如預期的那樣，Alg-CA 在硅氧烷基可拉伸材料（例如 PDMS 或 SHP）上的剪切粘附強度明顯高于在傳統柔性基底（即具有 GPa 級機械模量的剛性 PI 板）上的剪切粘附強度（圖 2b ）。 應當注意，這些結果是在實驗環境下確定的，其中每個基底固定在剛性背襯膜（例如，聚對苯二甲酸乙二醇酯（PET））上，以驗證涂在聚合物基底上的組織界面水凝膠本身的粘合強度，這可能無法反映導致整個軟裝置貼片變形的體內機械動態環境。因此，我們在沒有背襯膜的情況下進行了額外的粘附測試，以研究基底材料對組織粘附功能的影響（圖 2c ）。在對涂在 SHP 上的 Alg-CA（例如，SMCA 膜）的末端施加剪切應力時，粘塑性基底（補充圖 4a ）被有效拉伸至其初始長度的 860％，驗證了 SMCA 貼片通過結合高斷裂韌性和強粘附性實現的最大化組織粘附性能（圖 2c ，藍色和補充圖 3 ，底部照片）。相比之下，其他薄膜，例如 SHP 上的 Alg（圖 2c ，紅色，以及補充圖 3 ，頂部照片）或 PDMS 上的 Alg-CA（綠色，以及補充圖 3 ，中間照片），具有相對較低的韌性值和拉伸性（例如，Alg/SHP 為 78%，Alg-CA/PDMS 為 109%）。此外，SMCA 薄膜隨時間表現出顯著的應力松弛行為，表明其典型的粘塑性（圖 2d ，藍色，補充圖 4 和 5 以及補充說明 4 ）。然而，Alg-CA/PDMS 薄膜在施加應變后具有恒定的應力（綠色，補充圖 4 和 5 以及補充說明 4 ）。在定性測試中，SMCA 薄膜高達 600% 的優異拉伸性也使其在濕腦組織上具有很強的粘附性能（圖 2e ，下圖），而 Alg-CA/PDMS 薄膜表現出機械故障（中間照片），Alg/SHP 薄膜很容易從腦組織上脫落（上圖）。SMCA 最大化腦粘附性的所有結果一致證明了基于可逆氫鍵的高韌性粘塑性基質和動態應力耗散與通過組織特異性化學鍵牢固附著的粘彈性粘合劑之間的協同效應。圖 2：SMCA 的腦接口功能。我們還研究了 SMCA 貼片的無應力形狀自適應特性（有關 SMCA 形狀變形行為驅動源的推理，請參見補充說明 5 ）。根據有限元分析（FEA），SMCA 薄膜可以很好地填充彎曲物體（例如腦皺紋）的空隙空間，并減輕變形引起的應力（補充圖 4b 和 5 ），而 PDMS 不僅無法與曲率共形接觸，而且無法在界面平面處松弛應力（圖 2f ，FEA 分析方法的詳細信息在補充說明 6 中描述）。與計算模型相對應，在使用牛腦組織的離體試驗中也觀察到了 SMCA 薄膜的自發形狀變形特性（圖 2g 和補充視頻 1 ）。雖然 Alg-CA/PDMS 雙層膜沒有變形成腦皺紋（圖 2g ，頂部照片），但 SMCA 薄膜無需任何外部施加的驅動力（例如，電磁場、壓力、熱能）即可自主變形為皮質的凹曲，從而完全貼合表面輪廓（圖 2g ，底部照片）（有關結果的詳細討論，請參閱補充說明 7 ）。 確認了與大腦接觸的熒光染料標記雙層膜貼片（Alg-CA 為綠色標簽，PDMS 和 SHP 為紅色標簽）的橫截面照片（頂部）和三維（3D）共聚焦顯微鏡（底部）圖像（圖 2h 和補充圖 7 ），這驗證了 SMCA 貼片的接觸能力，它不會在界面處產生空間空隙（圖。 2h ，右圖），而皮質表面和 Alg-CA/PDMS 雙層之間存在較大的氣隙（圖 2h ，左圖）。組織附著的 SMCA 貼片中腫脹的 Alg-CA 的保濕性即使在離體條件下也能穩定維持 7 天而沒有大量水分流失，這強烈表明 SMCA 傳感器可以通過 Alg-CA 界面層與皮質長期整合在體內充滿腦脊液的顱內空間條件下（補充圖 8 ）。這些結果全面證明了我們的材料策略將具有軟流動性和瞬時凝膠化的 Alg-CA 聚合物與具有熱塑性變形和有效應變能量耗散的 PDMS-IU SHP 相結合，適用于生物相容性和腦接觸界面。SMCA 傳感器直接轉印工藝
除了源自粘塑性 SHP 的熱塑性的自發形狀變形性能之外，這種機械功能還可用于集成 SMCA 傳感器，該傳感器結合了新一類的印刷可拉伸電極裝置（圖 3a 和補充圖 9 ，參見方法中用于 SMCA 傳感器的超薄可拉伸多電極裝置的詳細制造過程）。可拉伸電子器件的非常規平臺有望以這樣的方式實現：即使沒有表面粘性，超薄和波浪結構（~3μm）也可以直接轉移印刷到 SHP 基板上，方法是將設備的底部嵌入到 SHP 層的淺表面中，并將設備的錨定框架固定在溫和的壓力誘導形狀變形的基板中，該基板的熱塑性行為因更高的熱能而加速（圖 3b 和補充圖 6 ）。為了充分支持我們的假設，我們準備了不同溫度（25、40 和 60°C）的轉印工藝。正如預期，SEM 圖像顯示熱塑性 SHP 在高溫下變形逐漸增強，這明顯驗證了通過錨定和嵌入工藝實現的超薄電極直接轉印打印方法的可靠性（圖 3c ），而這在熱固性聚合物中是無法實現的。采用該方法，晶圓級批量生產的 SHP 打印多電極陣列（補充圖 9 ）在 0% 和 50% 應變下均能確保較高的面積均勻性（圖 3d ）。 我們的直接轉印工藝還能使可拉伸電極的電阻（線性拉伸測試中高達 70% 的應變，重復拉伸測試中 100 次循環中高達 35% 的應變）和電化學阻抗（高達 50% 的應變）值高度均勻（圖 3e-g ）。然后，我們通過輕松涂覆和脫水 Alg-CA 分散水溶液在電極陣列正面形成 Alg-CA 薄膜，完成了 SMCA 傳感器（補充圖 10 ）。水凝膠溶液很容易形成粘性干膜，只需將其整片涂覆在電極陣列正面，無需擔心相鄰通道之間的電串擾，因為去質子化的多糖水凝膠仍然具有高電阻。此外，使用離子導電粘合水凝膠作為生物界面層導致電容效應（補充圖 11b ）導致電化學阻抗降低（補充圖 11a ），表明 Alg-CA 層本身可用作低阻抗涂層，而無需額外的微圖案化或納米結構膜（例如，聚（3,4-乙撐二氧噻吩）-聚苯乙烯磺酸鹽（PEDOT：PSS），氧化銥（IrO x ）和氮化鈦（TiN））。因此，除了在組織-設備接觸處提供界面模量匹配（補充圖 2 ）和粘合功能（圖 2a-c ）之外，Alg-CA 水凝膠有望改善 SMCA 傳感器平臺的神經信號傳導性能。圖 3：通過直接轉印工藝制作的可拉伸 ECoG 陣列。在體內演示使用 SMCA 傳感器之前，先在離體牛皮質上研究了其在腦內的粘附情況（圖 3h-j ）。SMCA 傳感器被共形地安裝在不平整的皺紋皮質表面，并自發變形為不同深度的各種山谷（圖 3h ）。可以清楚地證實，與裸露的 SHP 薄膜相比，超薄可拉伸電極陣列與網狀蛇形互連圖案的集成不會降低 SMCA 傳感器貼片的熱塑性或應力松弛性能，從而導致皮質接口裝置的超共形性（補充圖 12 ）。當剪切應力施加到 SMCA 傳感器時，這種組織粘附性能得以穩定保持（圖 3i 和補充視頻 2 ）；此外，即使在水沖洗條件下，也證明了其強大的粘附性能（圖 3j 、補充圖 13 為擴展序列圖像，補充視頻 3 展示了沖洗條件下粘附測試的完整序列）。考慮到成功的體外演示，我們的 SMCA 傳感器非常適合實現終極腦機接口。tFUS 抗偽影神經記錄
SMCA 傳感器專為自發適應皮質的 3D 曲線幾何和表面形態而設計，其形狀變形和組織粘附功能有望有助于在 tFUS 神經刺激期間確保清晰的腦電活動，而不會產生超聲引起的偽影，這是其他軟神經裝置平臺無法實現的（圖 4a ）。為了證明我們的假設，我們準備了一個急性體內實驗環境，研究了 SMCA 傳感器在 tFUS 超聲處理下的神經信號穩定性（實驗裝置的細節在補充說明 8 中描述）。我們通過基線活動的信號質量和 tFUS 誘發的事件相關電位（ERP）展示了軟 ECoG 設備與超聲刺激相結合的定量神經生理學性能。通過平均噪聲源的功率譜密度 (PSD) 來評估每個參數，噪聲源分別是 60 Hz 線路噪聲和 tFUS 定義的脈沖重復頻率 (PRF)，從多個動物的神經信號中提取（有關急性體內實驗的詳細信息，請參閱方法 、補充圖 14 和表 1 ）。之前已報道過一種典型的 tFUS 方案，其 PRF 為 1 kHz，占空比為 50%，可用于引發神經元反應 40 ，這不僅因為它能保證神經激活作用，而且它的識別頻率與大腦活動的主要范圍（大鼠為 0.1 至 600 Hz） 41 不同，在功率譜分析中，這很容易被視為 tFUS 引起的偽影（參見補充圖。 15 有關急性體內超聲設置和神經刺激方案的詳細信息）。圖 4：在麻醉嚙齒動物模型中，與不同的腦接口材料相比，SMCA 傳感器在 tFUS 刺激下的急性體內神經記錄性能。顯然，使用 SHP、Alg/SHP 和 SMCA 的 ECoG 設備與 PDMS 以外的皮質表面均可保形地適應，這使我們推斷這種保形性源自 SHP 基底的形狀變形特性（圖 4b-e ）。與 SHP 基底上支撐的電極打印設備相比，基于 PDMS 的 ECoG 設備與皮質之間的界面主要形成不透明的氣隙，因為由于缺乏形狀適應性，即使在輕輕觸摸后設備的支撐貼片也不符合皮質表面，這表明與傳統彈性體基底耦合而沒有自身組織保形性的軟 ECoG 設備無法形成均勻的接觸界面，即使小動物的大腦與非人類靈長類動物或人類相比，其腦溝和腦回的皮質結構不是很彎曲（圖 4b ）。非共形生物電子界面導致神經信號衰減，可能是由于 60 Hz 的線路噪聲（圖 4f 和補充圖 16 ）。此外，這種不穩定的組織界面導致 tFUS 超聲處理下原始神經信號發生很大失真（下面的放大圖，圖 4f ）。另一方面，使用形狀變形 SHP 基板（包括 SMCA 傳感器）的軟 ECoG 設備平臺由于輕柔觸摸加速形狀變形，在短時間內（1 分鐘內）均勻地貼合皮質的表面形貌，沒有任何空隙（圖 4c-e ）。打印在 SHP 基板上的 ECoG 設備表現出更好的基線信號質量（圖 4c、g 和補充圖 16 ）。 具有流體材料特性和模量匹配能力的 Alg 水凝膠進一步增強了腦適形性（圖 4d ）和基線穩定性（圖 4h 和補充圖 16 ）。盡管相對于基線有令人滿意的改善，但 tFUS 引起的噪聲在神經調節期間仍然有很大的干擾，這表明僅靠組織適形性無法完全防止機械偽影（圖 4g、h ，下圖放大圖）。在這方面，我們觀察到在適形固定在皮層的 SMCA 傳感器中，此類偽影得到了有效減少（圖 4e、i ）。除了由于與離子導電軟水凝膠極其共形的界面而實現的穩定基線神經記錄（圖 4i 和補充圖 12 和 16 ）之外，SMCA 傳感器在 tFUS 超聲處理下的連續神經生理學能力還可以實現以來自靠近超聲視覺皮層的通道的特定 ERP 模式的方式監測完整的 tFUS 調節神經反應（圖 4i ，放大圖）。多通道 ECoG 流的時間軌跡圖進一步驗證了在 Alg/SHP 設備和使用皮質接口水凝膠層作為整體的 SMCA 傳感器中的電極之間沒有串擾問題 35 。為了進一步定量支持 SMCA 傳感器在 tFUS 神經刺激下前所未有的神經生理穩定性，我們分析了從上述四個 ECoG 設備記錄的體內神經信號中 1 kHz PRF 超聲誘導偽影的 PSD（圖 4j ）。 考慮到神經振蕩 41 的頻率范圍，如果在 tFUS 刺激期間 1 kHz 頻率的功率增加，則它被視為 tFUS 引起的偽影，而不是神經信號。關于每個 ECoG 平臺功率水平趨勢的代表性和統計結果清楚地支持了我們的假設（圖 4j 和補充圖 17 ）。沒有組織粘附功能的對照組顯然容易受到 tFUS 神經刺激的影響（圖 4f-h 和補充圖 17a-c ）。相反，我們的 SMCA 傳感器有效地將 1 kHz PRF 相關的機械偽影干預降至最低（補充圖 17d ），這不足以僅通過保形性而沒有強大的表面固定特性來實現（補充圖 17b，c ）（關于記錄的神經信號中可視化的 tFUS 引起的偽影的詳細討論出現在補充說明 9 中）。綜上所述，結果強調了SMCA 傳感器平臺固有的強粘附性和形狀變形特性的共存對于實現與超聲調制相結合的皮質活動高保真監測起著最重要的作用，從而增加了實現閉環 tFUS 神經刺激的可能性（有關包括 SMCA 傳感器在內的軟 ECoG 設備平臺的可能運行機制以及材料功能和神經信號傳導性能之間的相關性的討論，請參見補充圖 18 和補充說明 10 ）。tFUS 控制癲癇發作前癲癇
考慮到 SMCA 傳感器具有抗 tFUS 偽影的神經信號監測性能，我們的材料合成和器件制造策略即使在長期顱內植入后，也有望保持與正常和癲癇誘發腦組織的聲學透明接口。值得注意的是，準確檢測癲癇發作前的 HFO 作為后續發作期的生物標志物，可以瞬間觸發有效的神經刺激，從而早期抑制癲癇發作。為此，我們研究了 SMCA 傳感器在清醒大鼠（該大鼠患有海人酸誘發癲癇）模型中的 HFO 記錄能力（圖 5a-d ）。通過 80 至 500 Hz 范圍內的快速和短脈沖振蕩（圖 5a ，頂部和中間）和相應的功率譜（圖 5a ，底部）確認了原始皮質活動中包含的典型 HFO 信號，其信號質量不會因長期植入而降低（有關詳情，請參閱補充圖 19 和 20 以及補充說明 11 ）。植入的 SMCA 傳感器不僅能夠進行長期多通道 ECoG 記錄，還能驗證其慢性生物相容性（擴展數據圖 1 和補充圖 21 ）。對膠質纖維酸性蛋白進行染色以顯示其在星形膠質細胞中的表達，以及代表小膠質細胞中離子化鈣結合銜接分子 1 蛋白表達的 IBA-1，揭示了與假手術組相比，SMCA 傳感器在短期（4 周）和長期（24 周）內均具有持續的生物安全性。圖 5：tFUS 誘導的體內實時癲癇發作控制與 HFO 檢測觸發的前尖峰波刺激。接下來，研究了 SMCA 傳感器與定制 tFUS 刺激相結合的神經記錄性能，并研究了在清醒動物中采用治療方案來監測和治療癲癇發作。為了更好地在自由活動的動物中使用便攜式雙向神經接口平臺，設計了一種定制的頭置系統，該系統結合了 tFUS 換能器和植入式 SMCA 傳感器（補充圖 22 和補充說明 12 ）。在該系統中，將由癲癇發作前的 HFO 檢測確定的反應性 tFUS 刺激設置為在發作前針對海馬區域的右側 CA3 區。通過這種方法，我們的定制系統精確預測了隨后的癲癇發作棘波并適當地執行了主動治療措施（圖 5b ）。我們采用 40 Hz PRF 的 tFUS 方案作為治療試驗 42， 應用于清醒的癲癇動物（有關 tFUS 方案的基本原理和刺激脈沖工程的詳細信息，請參見補充圖 23 和補充說明 13 ）。因此，無論是否進行連續 tFUS 神經刺激干預，清醒癲癇大鼠的 SMCA 傳感器神經記錄性能都能穩定維持（圖 5c、d ）（有關系統設置和體內實驗程序的詳細信息，請參閱補充圖 24 和 25 ）。在所有通道的代表性時間軌跡中，從同一癲癇動物記錄的原始信號，我們觀察到，在 tFUS 刺激的癲癇發作（稱為 tFUS）期間，從癲癇發作前的 HFO 檢測時刻開始的 3 分鐘刺激，癲癇棘波的幅度和持續時間顯著減少，刺激方案為 40 Hz PRF 和 5% 占空比（圖 5d ，上圖），與 tFUS 情況之前同一時間段的假性癲癇發作（稱為假性癲癇）期間的發作波相比（在檢測到 HFO 后 3 分鐘內沒有神經刺激進行記錄）（圖 5c ，上圖）。與癲癇發作時期記錄的電生理活動相對應，靠近 tFUS 神經刺激點（第 9 章）的 SMCA 傳感器陣列中通道電極的歸一化功率譜圖支持了 tFUS 神經刺激的在線癲癇抑制效果（圖 5c、d ，下圖）。值得注意的是，在腦活動的任何頻帶（包括對應于癲癇抑制方案 PRF 的 40 Hz）中均未出現 tFUS 偽影干擾，這再次凸顯了我們 SMCA 傳感器平臺抗超聲偽影的神經信號傳導性能，使我們能夠評估神經刺激方案的有效性。 在此前提下，從不受偽影影響的功率譜圖來看，治療結果表明，異常神經活動的趨勢得到了 tFUS 神經刺激控制方案的有效抑制，而不是像假手術病例中那樣隨著時間的推移而自然鎮靜（圖 5c ，下圖）（有關單通道 tFUS 調節癲癇發作活動的控制研究以及主要癲癇發作期神經記錄的時空模式，請參見擴展數據圖 2 ，詳情見補充說明 14 和 15 ）。此外，對多個動物受試者累積研究了 40 Hz PRF 刺激對癲癇發作的控制效果，以評估 tFUS 神經刺激方案的平均功效并確定其對個體體內模型的預后差異。根據從所有假手術和 tFUS 病例對的平均大腦活動主頻帶分類的一系列二維 z 分數地形圖表明，在將由 HFO 檢測觸發的 tFUS 神經刺激應用于右側 CA3 區域后（圖 5f ），與假手術病例相比（圖 5e ），從 delta（1-4 Hz）到 beta（13-30 Hz）振蕩的振蕩功率和持續時間在兩個半球區域中均受到很大抑制。每個平均振蕩功率密度值還表明，與同一時間間隔內的假手術病例相比，在 tFUS 刺激期間從 delta 到 beta 頻帶的振蕩能量受到很大抑制（圖 5g-j ）。這些結果一致表明，40 Hz PRF 協議降低了發作振蕩的幅度和癲癇樣多動的持續時間，成功驗證了其在線治療效果。閉環劑量調節癲癇控制
雖然最佳選擇的 tFUS 方案可以作為有效抑制癲癇發作引起的不規則發作癥狀的關鍵因素，但由于難治性癲癇是一種以發作振蕩離散模式為特征的不可預見的疾病，具有固定方案的 tFUS 神經刺激仍然僅限于個性化電療。考慮到這一關鍵挑戰，應將閉環功能集成到雙向感知刺激系統中。在這方面，我們系統地設計了一個閉環框架，該框架能夠自適應反饋控制與許多個案中的各種癲癇發作狀態相對應的 tFUS 神經刺激方案（圖 6a、b ）（閉環癲癇控制系統的設計和操作流程的細節在補充說明 16 中描述）。所提出的系統具有自主劑量調節功能，其獨特之處在于使用治療超聲的完整神經反應作為反饋參數，這是通過無偽影 SMCA 傳感器實現的。圖 6：帶有 SMCA 傳感器監測反饋的 tFUS 劑量調節的閉環癲癇控制系統。總的來說，基于通過 SMCA 傳感器進行的精確 HFO 檢測，在我們的閉環系統中，采用默認協議（空間峰值時間平均強度 (I spta ) 為 0.05 W cm ?2 和空間峰值脈沖平均強度 (I sppa ) 為 1 W cm ?2 ），tFUS 神經刺激可以有效控制誘發的癲癇振蕩（擴展數據圖 3 和補充說明 17 ）。對于默認設置無法解決的更多不良情況，我們還演示了兩種類型的閉環。“A”模式和“B”模式閉環的代表性示例說明了通過 I spta 或 I sppa 調制的三級 tFUS 協議控制癲癇（圖 6c、e ）。在從位于后頂葉皮質的通道記錄的放大輪廓的詳細神經活動軌跡中，可以在三級閉環 tFUS 神經刺激下，在從癲癇發作前（或發作間期）（階段 I）振蕩到癲癇發作期再到基線恢復范圍的各個神經波形上索引閉環序列的五個不同階段（圖 6d、f ）。在這兩種情況下，誘發的癲癇發作模型都是頑固型，在默認設置（階段 II）下的初始神經刺激試驗（劑量 1）無法緩解，導致劑量增加。雖然隨后的 I spta 和 I sppa 調節（劑量 2）肯定有效，但仍然觀察到相當大的發作波幅度和持續時間（階段 III）。 另一個劑量增量（劑量 3）最終導致殘留癲癇樣放電（IV 期）完全緩解（有關閉環 I spta 或 I sppa 劑量調節 tFUS 癲癇發作抑制的詳細描述，請參閱補充說明 18 和 19 ）。相應的功率譜圖也支持劑量調節閉環系統可有效抑制不同類型的隨機癲癇發作。閉環系統中使用的 tFUS 方案的最大強度滿足 tFUS 刺激生物物理安全的最新指南 43 ，誘導組織溫度升高低于 2°C，被認為是安全的并且不太可能導致組織損傷問題（補充圖 27 ）。我們使用的最強烈的聲波也被證實沒有不良的血腦屏障（BBB）開放問題（有關 BBB 開放驗證測試的詳細信息，請參閱補充圖 28 和補充說明 20 ）。除了單通道驅動的神經信號軌跡外，SMCA 傳感器陣列還獲得了 tFUS 調控的癲癇抑制全序列中三種神經動力學時空振幅地形圖數據（擴展數據圖 4 和圖 5 、補充說明 21 和視頻 6 ）。值得注意的是，SMCA 傳感器中多電極陣列記錄的癲癇發作尖峰清楚地表明神經信號中沒有電干擾，這得到了來自信號源附近通道的時間延遲發作峰值的支持（補充圖 26 ）。 閉環 tFUS 癲癇抑制的案例研究包括一個癲癇模型，該模型具有重復的徑向動力學，由位于后頂葉皮層的通道觸發，該通道可能被視為癲癇源（第 13 章）并擴散到整個右半球區域（圖 4 、擴展數據圖 5 和補充視頻 7 ）。在三級閉環 tFUS 時期，彩色圖中電癲癇發作活動的二維地形圖也顯示出其最強烈水平（代表峰 *1 至 *3，II 期）幾乎不受劑量 1 方案的影響，癲癇發作強度和振蕩頻率呈逐漸衰減趨勢，但劑量 2 方案保持了其特征性的傳播模式，劑量 3 方案抑制了殘余發作波（代表峰 *8，IV 期）（有關閉環 I spta 調節癲癇發作抑制發作期間時空電圖神經動力學的連續地形剪輯，請參見補充視頻 6 ）。關于有效抑制各種癲癇樣放電和來自個體動物的每個癲癇發作案例中涉及的不同發作動力學的此類信息性發現被清晰地可視化。結論
我們報道了一種用于閉環 tFUS 神經刺激的 SMCA 傳感器。該 SMCA 裝置采用層狀結構，由離子導電且具有黏性的 Alg-CA 聚合物和粘塑性 SHP 組成。它能夠在彎曲的皮質表面上呈現保形且穩固的固定，即使在清醒嚙齒動物自由活動的 tFUS 神經刺激下也能提供穩定的 ECoG 信號監測。尤其值得一提的是，我們的閉環癲癇治療系統通過 tFUS 劑量調節神經刺激有效抑制了不規則發作波。此外，SMCA 傳感器陣列獲得的時空映射圖揭示了即使在聲波存在的情況下，tFUS 神經刺激也能對與異常神經活動相關的受損組織部位產生積極影響。我們的 SMCA 平臺有望用于開發閉環 tFUS 系統，該系統可以根據超聲刺激調節的完整腦活動狀態，靈活地確定最佳操作。 參考文獻：Lee, S., Kum, J., Kim, S.et al.A shape-morphing cortex-adhesive sensor for closed-loop transcranial ultrasound neurostimulation.Nat Electron7, 800–814 (2024). https://doi.org/10.1038/s41928-024-01240-x 審核編輯 黃宇
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
傳感器
+關注
關注
2561文章
52198瀏覽量
761708
發布評論請先 登錄
相關推薦
在超聲波治療過程中溫度監控應用的光纖溫度傳感器
細胞膜的通透性也利于藥物吸收。在溫熱理療和藥物導入的聯合作用下，提高治療效果，擴展了超聲治療的領域。FISO光纖傳感器采用干涉原理，非常適合在超聲波治療過程中的溫度監控工作。FISO傳感器
發表于 12-27 09:39
如何使用雙通道肌肉神經電刺激傳感器開發模塊
，通過該接口，可以使用 Arduino Due等外部微控制器板來生成不同的刺激模式并控制其操作的其他方面。每個神經刺激的模塊都有兩個獨立的輸出通道，可用于交替收縮屈肌和伸肌或同時收縮各
發表于 03-22 17:49
美國試驗將“經顱直流電刺激”（TDCS）技術的用途從促進受傷士兵恢復
還記得老電影《三毛從軍記》里的“健腦器”嗎？美軍裝備了，據英國《簡氏防務周刊》29日報道，美國光環神經科技公司（Halo Neuroscience）稱，目前該公司正與美軍合作，試驗將“經顱
發表于 05-30 16:40
?6210次閱讀
加州大學研發出一種閉環神經刺激器 可自動檢測和預防癲癇發作
據報道，加州大學伯克利分校的研究人員開發出一種無線，自主的閉環神經刺激器。該設備被放置在大腦外部，監測大腦中的電活動，并通過電刺激進行干預以
發表于 01-13 11:29
?2580次閱讀
經顱多普勒超聲是什么，做檢查時應注意什么
在日常生活中，你是不是經常出現頭暈、頭疼、乏力，久蹲時起立后頭暈，需要閉上眼幾秒鐘后才緩解，這些癥狀是否是腦供血不足呢?能不能做檢查呢?可以!經顱多普勒超聲(TCD)可以完成相關檢查!什么是經
發表于 12-03 10:54
?1985次閱讀
經顱直流電刺激對孤獨癥譜系障礙兒童腦電的研究
孤獨癥譜系障礙（ＡＳＤ）是一種復雜的大腦神經發育障礙?其核心特征是社交障礙和刻板行為?針對孤獨癥兒童的腦發育異常?將新興腦調控技術———經顱直流電刺激（ｔＤＣＳ）應用于孤獨癥兒童腦調
發表于 02-21 15:20
?12次下載
超聲波傳感器的工作原理 超聲波傳感器的應用
超聲波傳感器是一種基于超聲波的無接觸式測距傳感器，可以廣泛應用于工業、醫療、軍事等領域。本文將詳細介紹超聲波
經顱電刺激系列之高強度經顱交流電刺激Hi-tACS
隨著TES技術臨床應用的不斷深入，研究人員不斷探索出新的刺激方法來提高刺激聚焦性、刺激強度和刺激深度，目前涌現出來更多優化的經
經顱電刺激系列之高精度經顱電刺激HD-TES
傳統TES(經顱電刺激)是一種通過頭皮電極向大腦施加微弱電流的非侵入神經調控技術,其原理是通過電流改變神經元膜電位,增強或抑制特定腦區活動。
經顱電刺激系列之迷走神經刺激（VNS）
VNS的起源可追溯到19世紀，詹姆斯·科寧受電療法啟發，首次提出通過電刺激迷走神經治療癲癇的設想。雖當時未成功，但為后續研究埋下種子。后續經大量動物實驗和臨床探索，技術不斷成熟。1997年，美國
經顱電刺激系列之視功能的電刺激神經調控
極細胞傳遞至視網膜神經節細胞（RGC）（圖1B）。這些神經元的軸突組成視神經，經視交叉后分為左右兩條通路：腹側通路（“What”通路）負責物體識別，背側通路（“W
經顱電刺激適應癥系列之改善抑郁情緒
(ECT)雖具快速起效優勢，但可能引發記憶損傷等認知功能障礙在此背景下，經顱電刺激技術因其非侵入性特征和神經調節潛力受到關注。其中經顱直流電
工商網監
評論
