TPSM843620E 是一款高效、小型、靈活的同步降壓 DC-DC 轉換器，采用易于使用的 MicroSiP 功率模塊封裝。該模塊可在高達 18V 的輸入下工作，具有固定頻率，可通過系統設計人員進行電阻器調節。嵌入式 IC 經過內部補償，可減少外部元件和設計尺寸。集成的高頻電容器降低了開關節點的瞬態峰值。
*附件：tpsm843620e.pdf

TPSM843620E 模塊采用內部補償的固定頻率高級電流模式控制。該器件能夠在高達 2.2MHz 的開關頻率下運行時提供高效率。固定頻率控制器的工作頻率范圍為 500kHz 至 2.2MHz，并可通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。

特性

• 固定頻率、內部補償高級電流模式 （ACM） 控制
• 小尺寸 3.5mm × 3.5mm × 1.6mm、15 引腳 DFM 封裝的 MicroSiP? 電源模塊
• 高效、集成 25mΩ 和 6.5mΩ MOSFET、電感器和基本無源器件
• 4V 至 18V 輸入電壓范圍
• 0.5V 至 5.5V 輸出電壓范圍
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 5 種可選開關頻率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
• 可同步至外部時鐘
• 在整個溫度范圍內提供 0.5V、±0.5% 的電壓基準精度
• 可選軟啟動時間：0.5ms、1ms、2ms 和 4ms
• 單調啟動至預偏置輸出
• 可選電流限制以支持較低電流作
• 啟用，具有可調輸入欠壓鎖定
• 電源正常輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• 引腳對引腳兼容 8A - TPSM843820E3A - TPSM843320E
• – 55°C 至 125°C 工作結溫

參數

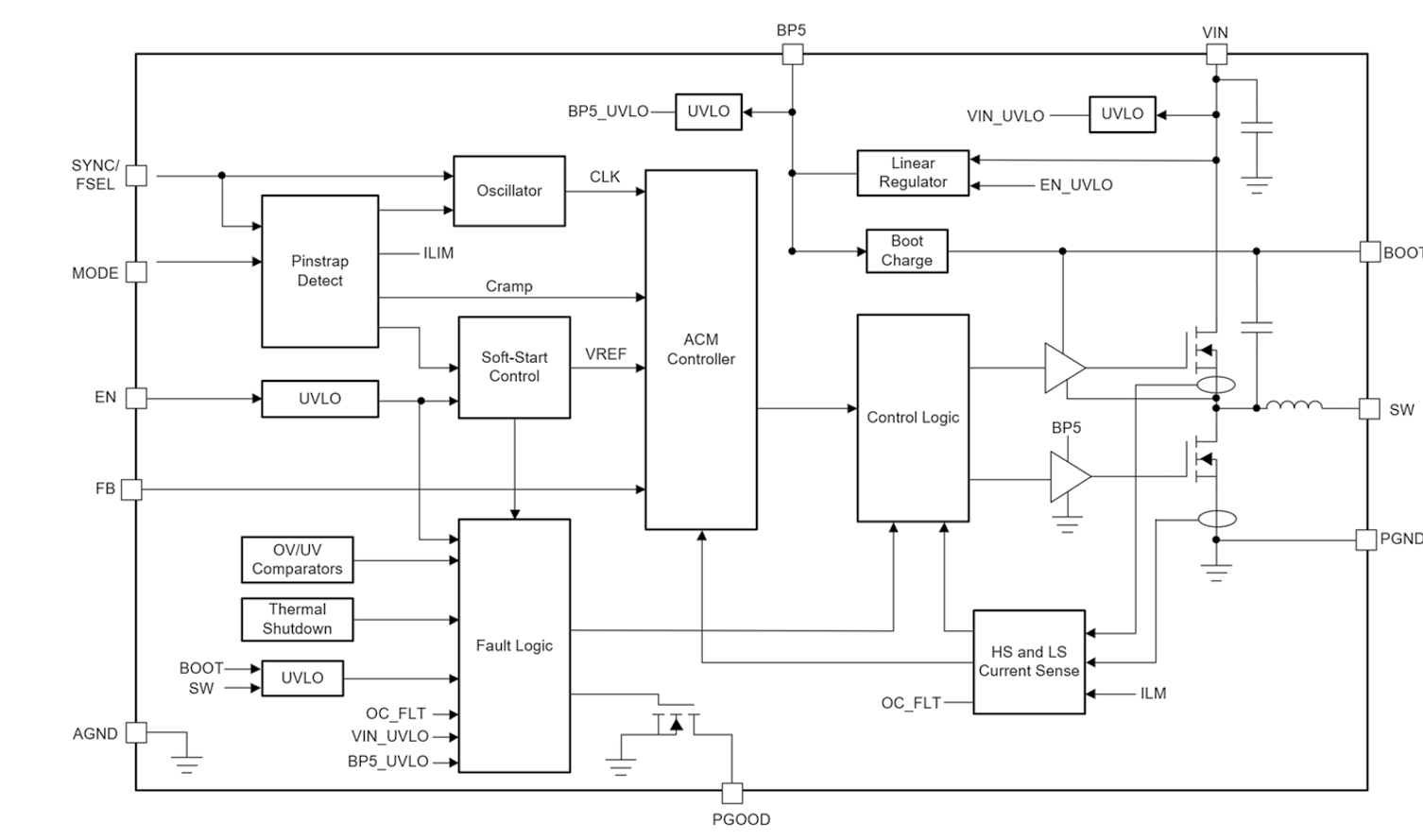

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：4V 至 18V
• ?輸出電壓范圍?：0.5V 至 5.5V
• ?最大輸出電流?：6A
• ?集成組件?：25mΩ 和 6.5mΩ MOSFETs、電感器、基本無源元件
• ?控制模式?：固定頻率、內部補償的高級電流模式（ACM）
• ?封裝?：3.5mm × 3.5mm × 1.6mm，15引腳DFM MicroSiP? 封裝

2. 主要功能

• ?多頻率選擇?：500kHz、750kHz、1MHz、1.5MHz、2.2MHz，可同步至外部時鐘
• ?高精度參考電壓?：0.5V，±0.5% 精度
• ?軟啟動時間選擇?：0.5ms、1ms、2ms、4ms
• ?電流限制選擇?：支持低電流操作
• ?全面保護?：過壓、欠壓、過流、過熱保護

二、應用領域

• ?無線基礎設施和有線通信設備?
• ?光模塊?
• ?測試與測量設備?
• ?醫療與保健設備?
• ?航空航天與國防?

三、詳細特性

1. 控制與操作

• ? 高級電流模式（ACM） ?：提供穩定的靜態和瞬態操作，無需復雜外部補償。
• ?同步功能?：可同步至外部時鐘，實現多設備間的時鐘同步。

2. 啟動與保護

• ?單調啟動?：支持預偏置輸出啟動，確保輸出電壓平穩上升。
• ?全面保護機制?：包括輸入欠壓鎖定（UVLO）、輸出過壓/欠壓保護（OVP/UVP）、過流保護（OCP）和過熱保護（OTP）。

3. 可調性與靈活性

• ?輸出電壓可調?：通過反饋電阻分壓器設置。
• ?軟啟動時間可調?：通過外部電阻選擇。
• ?電流限制可調?：支持高/低兩種電流限制設置。

四、應用與實施

1. 典型應用電路

• ?設計示例?：12V 輸入、1V 輸出、1MHz 開關頻率的應用電路。
• ?組件選擇?：包括輸入/輸出電容器、反饋電阻、BP5 旁路電容器等。

2. 布局與熱設計

• ?PCB布局?：關鍵信號路徑（如VIN、PGND、SW）應盡可能寬，以減小阻抗。
• ?熱設計?：利用熱過孔將熱量從IC傳導到PCB的其他層，確保良好的散熱。

五、封裝與訂購信息

• ?封裝類型?：MicroSiP? SIT15，15引腳
• ?封裝尺寸?：3.5mm × 3.5mm × 1.6mm
• ?訂購信息?：TPSM843620E，ACTIVE狀態，支持RoHS和Green標準。
