INA180、INA2180 和 INA4180 (INAx180) 電流檢測放大器專為成本優化型應用而設計。此類器件是一系列電流檢測放大器（也稱為電流分流監控器）的一部分，可在獨立于電源電壓的 –0.2V 至 +26V 范圍內的共模電壓中檢測電流檢測電阻器上的壓降。INAx180 集成了匹配的電阻增益網絡，支持四個固定增益器件選項：20V/V、50V/V、100V/V 或 200V/V。該匹配的增益電阻網絡可更大程度地減少增益誤差，并降低了溫度漂移。

數據手冊：*附件：INA4180 26V、四通道、350kHz電流感應放大器技術手冊.pdf

所有此類器件由 2.7V 至 5.5V 單電源供電。單通道 INA180 消耗的最大電源電流為 260μA；而雙通道 INA2180 消耗的最大電源電流為 500μA，四通道消耗的最大電源電流為 900μA。

INA180 采用具有兩種不同引腳配置的 5 引腳 SOT-23 封裝。INA2180 采用 8 引腳 VSSOP 和 WSON 封裝。INA4180 采用 14 引腳 TSSOP 封裝。所有器件選項都具有 –40°C 至 +125°C 的擴展額定工作溫度范圍。

特性
? 共模范圍 (VCM)：–0.2V 至 +26V
? 高帶寬：350kHz（A1 器件）
? 失調電壓：
– VCM = 0V 時為 ±150μV（最大值）
– VCM = 12V 時為 ±500μV（最大值）
? 輸出壓擺率：2V/μs
? 精度：
– ±1% 增益誤差（最大值）
– 1μV/°C 溫漂（最大值）
? 增益選項：
– 20V/V（A1 器件）
– 50V/V（A2 器件）
– 100V/V（A3 器件）
– 200V/V（A4 器件）
? 靜態電流：260μA（最大值）(INA180)

引腳功能和配置

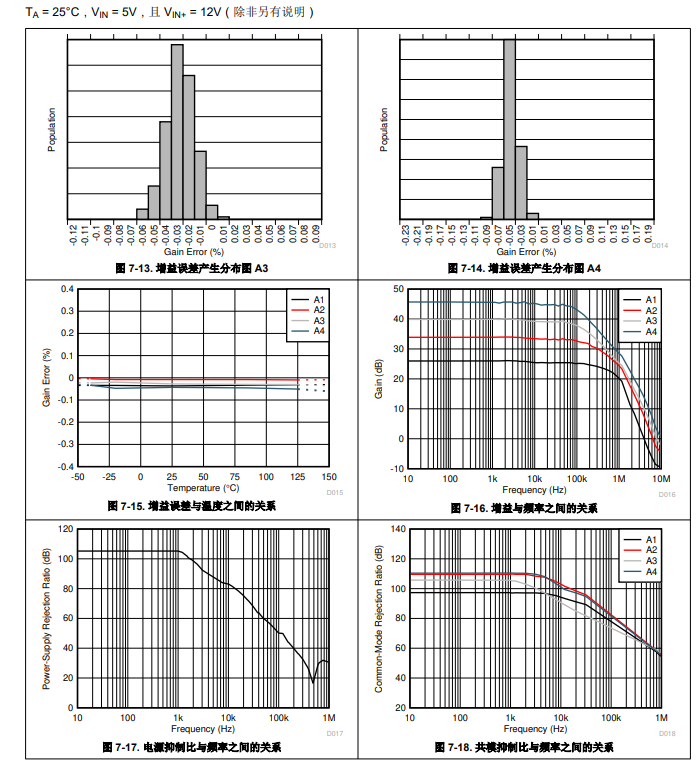

典型特性

功能方框圖

應用
? 電機控制
? 電池監控
? 電源管理
? 照明控制
? 過流檢測
? 光伏逆變器
