前言：

本篇將詳細介紹如何對Talowe-EVM-T113-i開發板的系統鏡像進行升級，以確保用戶在需要時能夠快速高效地完成升級目標。文章內容涵蓋鏡像文件的獲取、升級工具的使用步驟、以及常見問題的解決方法，幫助你快速、安全地完成Talowe-EVM-T113-i的鏡像升級，提升系統性能與穩定性。

一、燒寫驅動安裝

燒寫鏡像前，需要先安裝相應的USB驅動。

我司提供的驅動路徑：Core-T113-I 核心板光盤資料/2.固件更新/2.燒寫工具

驅動文件夾名稱：USB 燒寫驅動/Drivers/AW_Driver

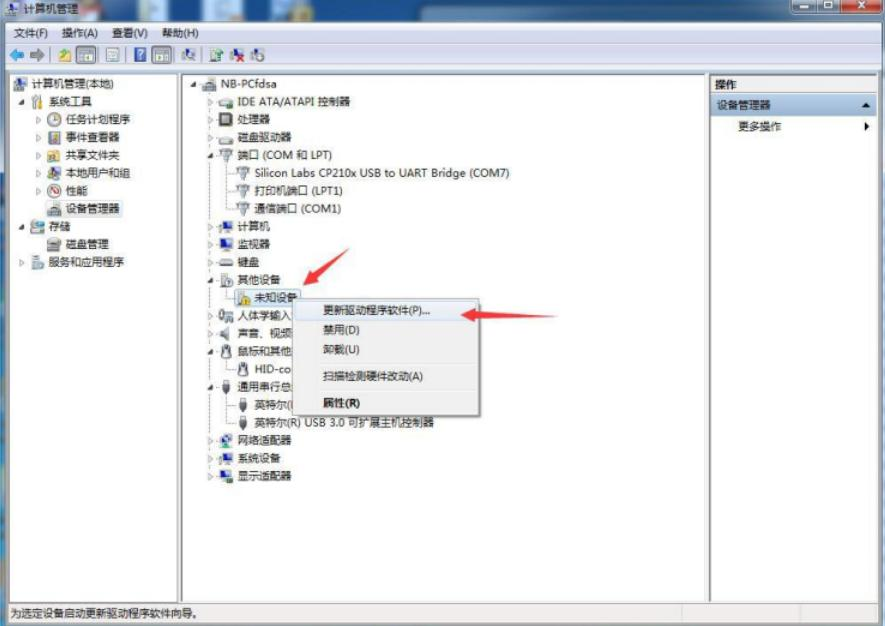

開發板無鏡像上電或者切換至升級模式時，如果 PC 端沒有安裝驅動，將會被識別成未知設備，如下圖。接下來安裝 usb 驅動：鼠標右鍵更新驅動程序軟件

圖 1-1 更新驅動

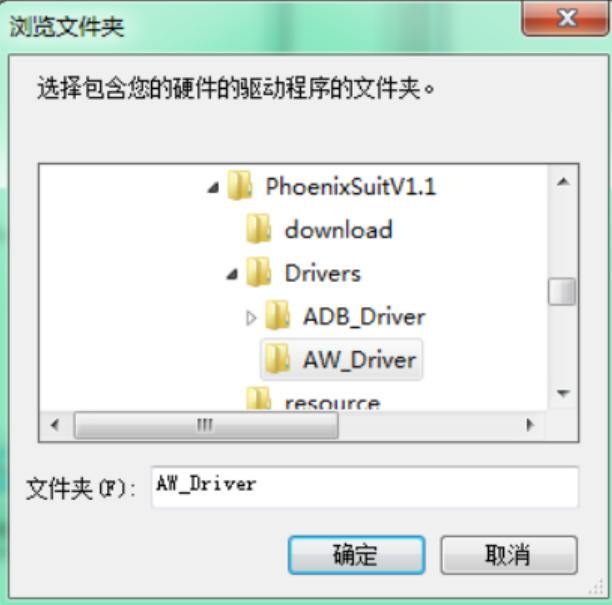

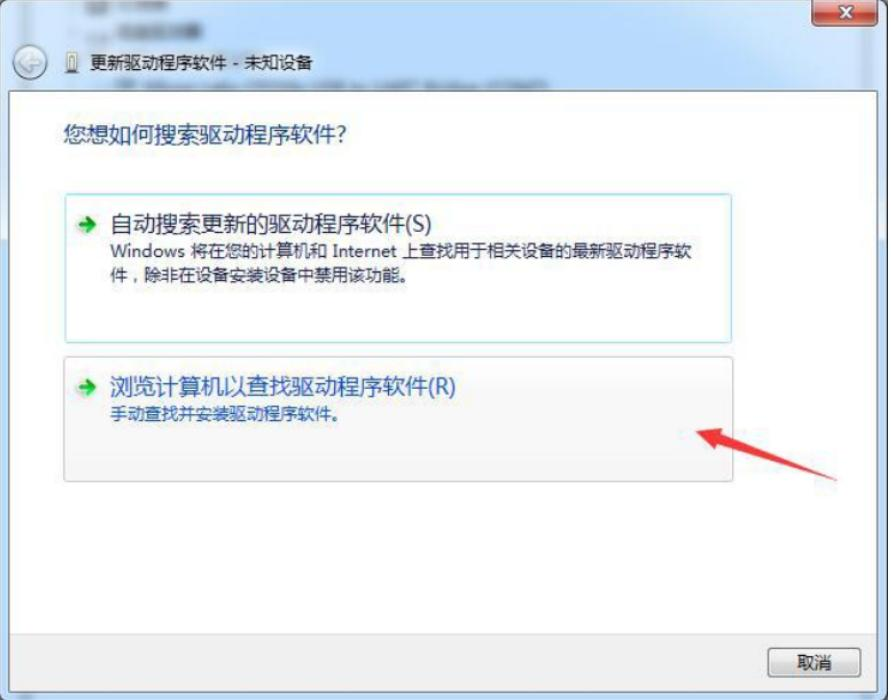

圖 1-2 瀏覽驅動

圖 1-3 選擇驅動

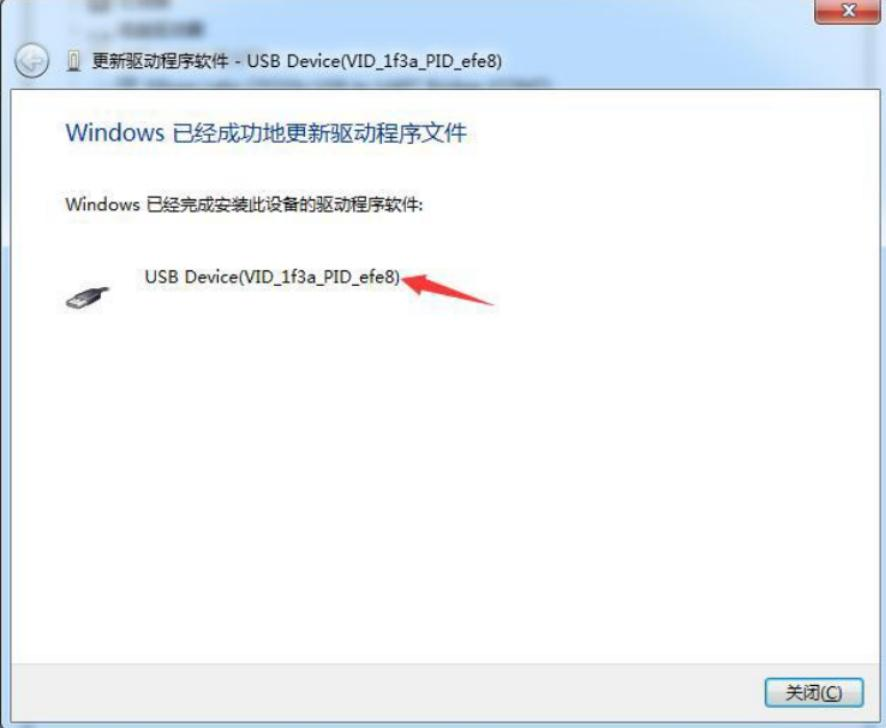

圖 1-4 驅動安裝完成

驅動軟件更新完成如上圖所示在 windows 下安裝驅動后 ， 開發板切換到升級狀態時會被識別成 USBDevice(VID_1f3a_PID_efe8)

二、鏡像升級

請先保證驅動已經安裝，并且下載線已接入評估版OTG下載口后再執行下面的操作。

軟件路徑：Core-T113-I 核心板光盤資料/2.固件更新/2.燒寫工具

軟件名稱：PhoenixSuit_v1.13.zip

安裝方式：解壓到本地目錄即可

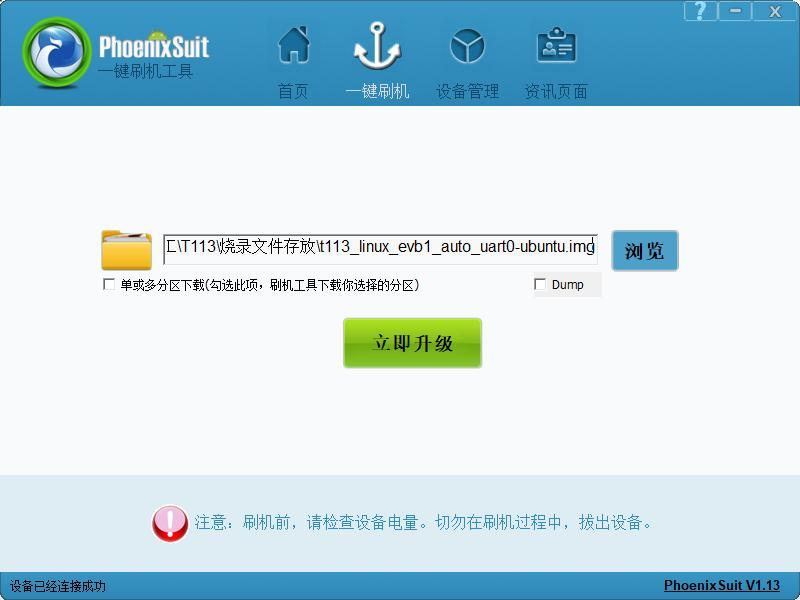

雙擊打開 PhoenixSuit.exe，進入一鍵刷機界面，如下圖

圖 2-1 固件燒錄程序界面
2.1整包升級流程

點擊瀏覽，選擇編譯打包后的整包固件

說明：進行整包升級請不要將下面選項打鉤！

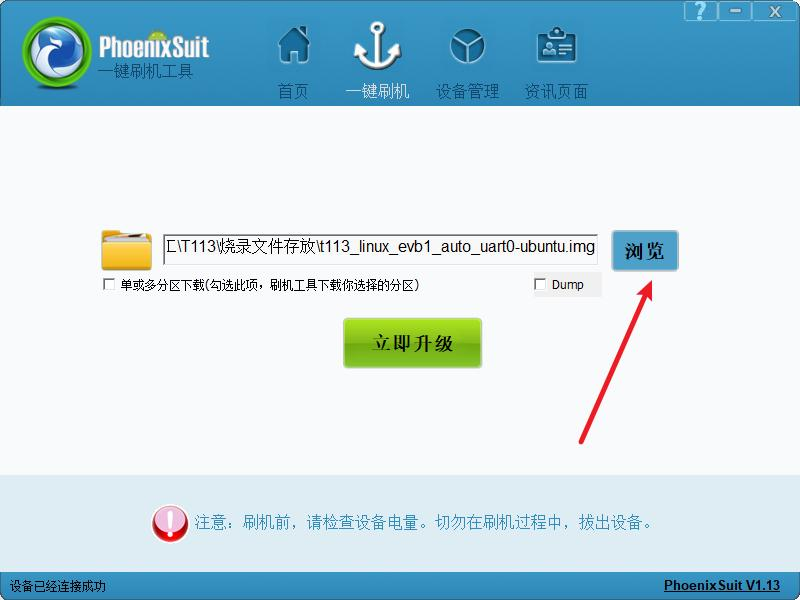

圖 2-2 選擇燒錄固件

固件獲取途徑：

個人編譯生成的固件：out/talowe-T113-I-linux-sdk

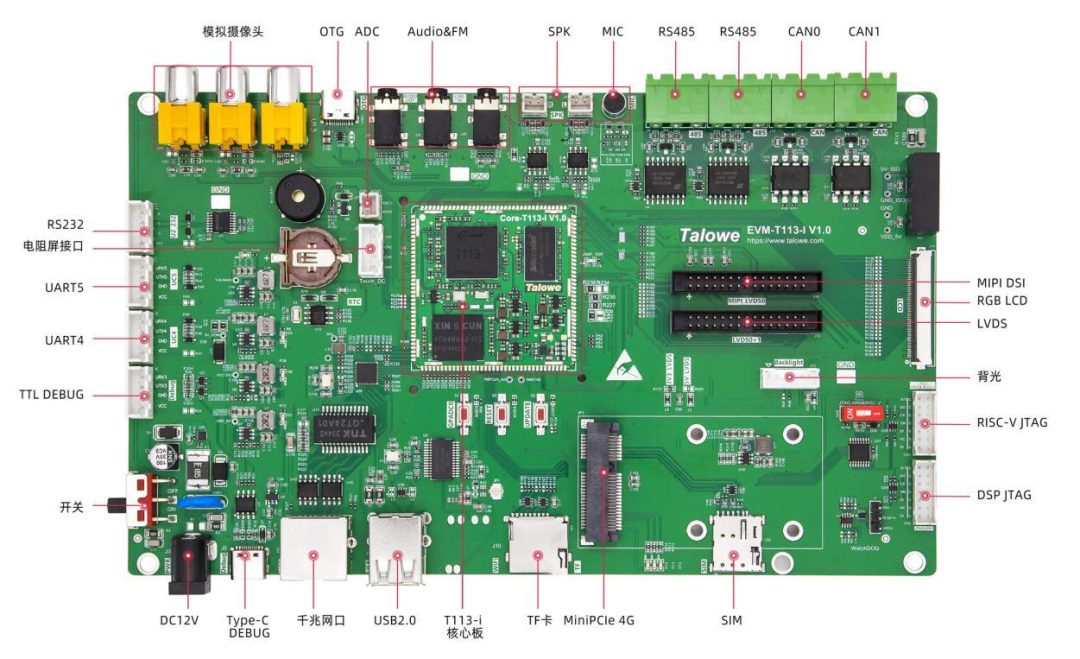

進入升級模式：

1、在未上電的狀態下：按住 UPDATE 按鍵進行上電

2、在上電狀態下：按住 UPDATE 按鍵，同時點擊復位鍵

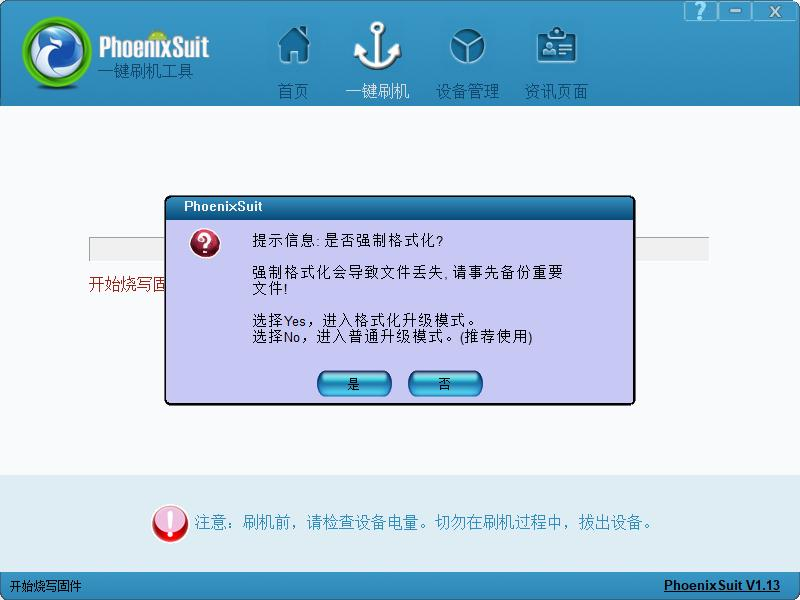

彈出以下界面后可松開 UPDATE 按鍵

選擇“是”進行燒錄，之后等待提示升級成功即可

圖 2-3 固件下載

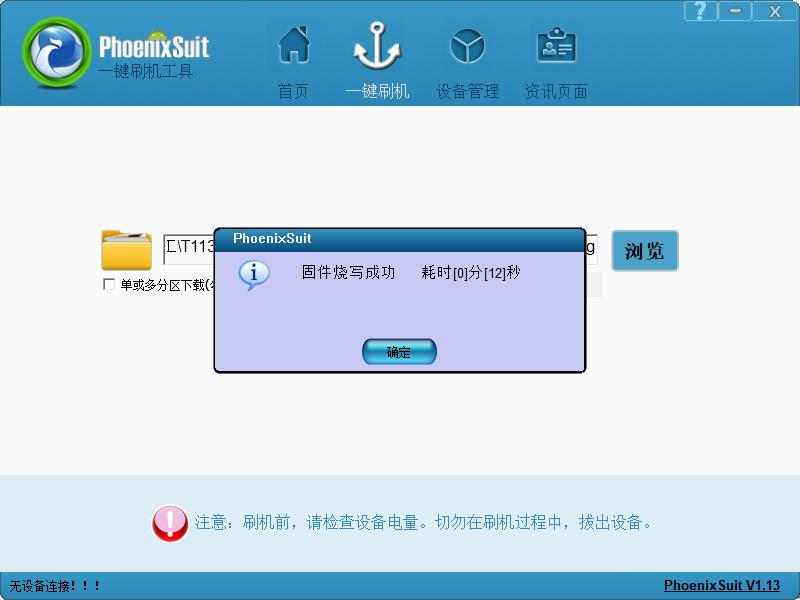

圖 2-4 固件燒錄完畢
2.2單獨升級指定分區鏡像

單獨升級指定分區鏡像常用于開發、調試過程中。最常用是單獨升級 uboot、boot、rootfs 分區。勾選分區表示此次升級分區，可以同時勾選多個分區，同時燒錄多個分區。

此處以升級內核分區 boot.img 為例，僅修改 kernel 驅動，編譯 kernel 并將打包的img 文件并選中，如下圖只勾選 boot 分區即可。其他分區燒錄與之類似。

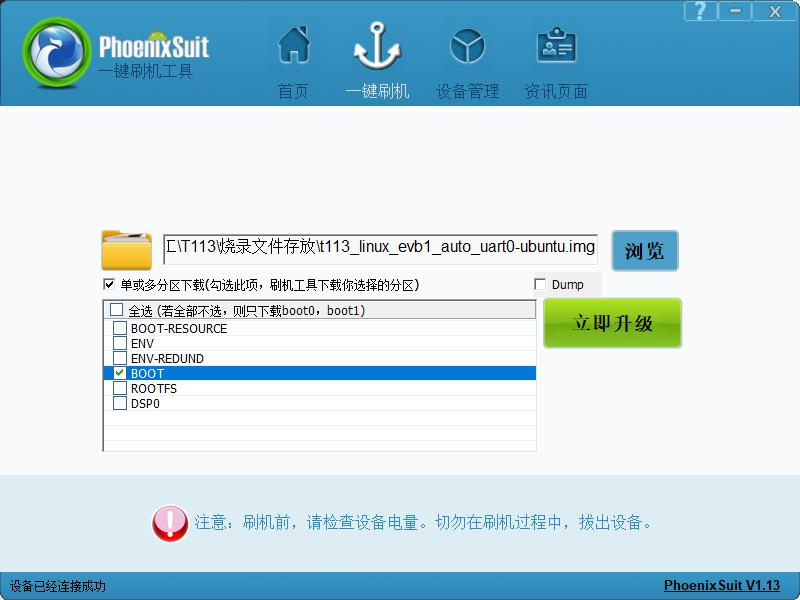

圖 2-5 單獨燒錄鏡像

選中編譯生成的 boot.img，點擊打開，點擊執行，升級鏡像，等待提示升級成功。如下表格是對各分區的介紹。

。

三、SD卡升級
3.1SD燒錄卡制作

在使用SD卡升級的方法之前，我們要先來制作SD燒錄卡。

軟件路徑：Core-T113-I 核心板光盤資料/2.軟件開發參考資料/5.工具軟件

軟件名稱：PhoneixCard.zip

安裝方式：解壓到本地目錄即可

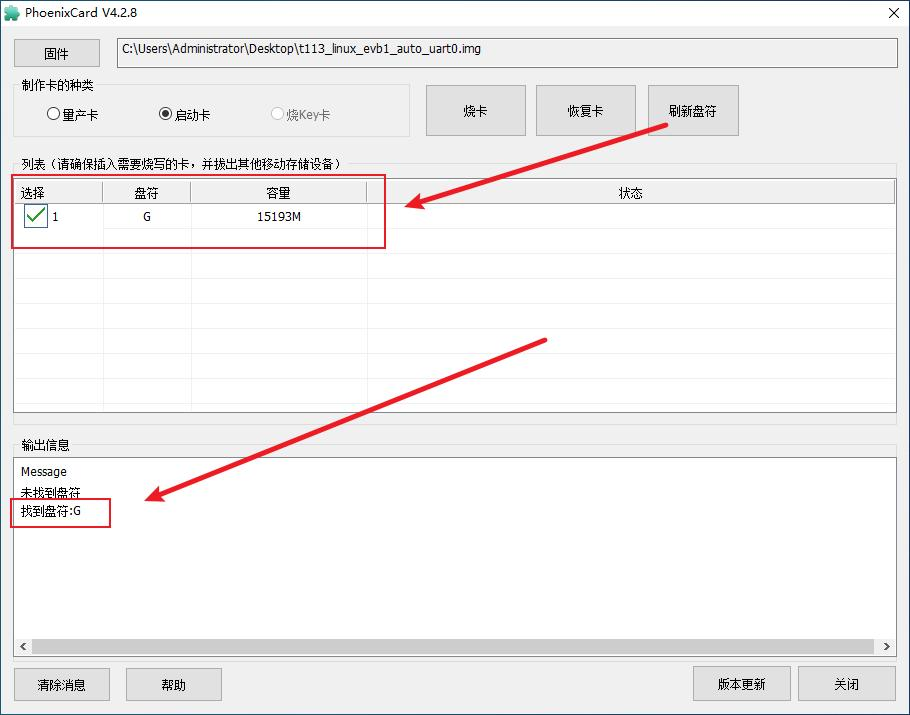

雙擊打開 PhoenixCard.exe，并插入帶有 TF 卡的讀卡器，識別結果如下：

圖 3-1 TF/SD 卡識別

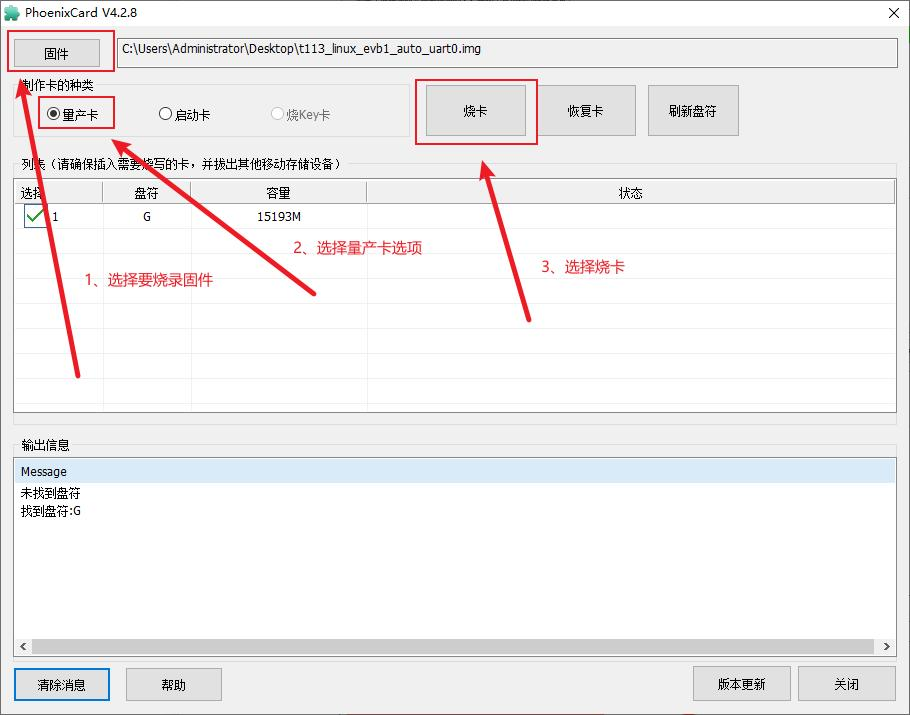

之后選擇要燒錄的固件，并將制作卡類選擇為量產卡，之后點擊燒卡即可，具

體操作如下圖所示：

圖 3-2選擇固件并制作量產卡

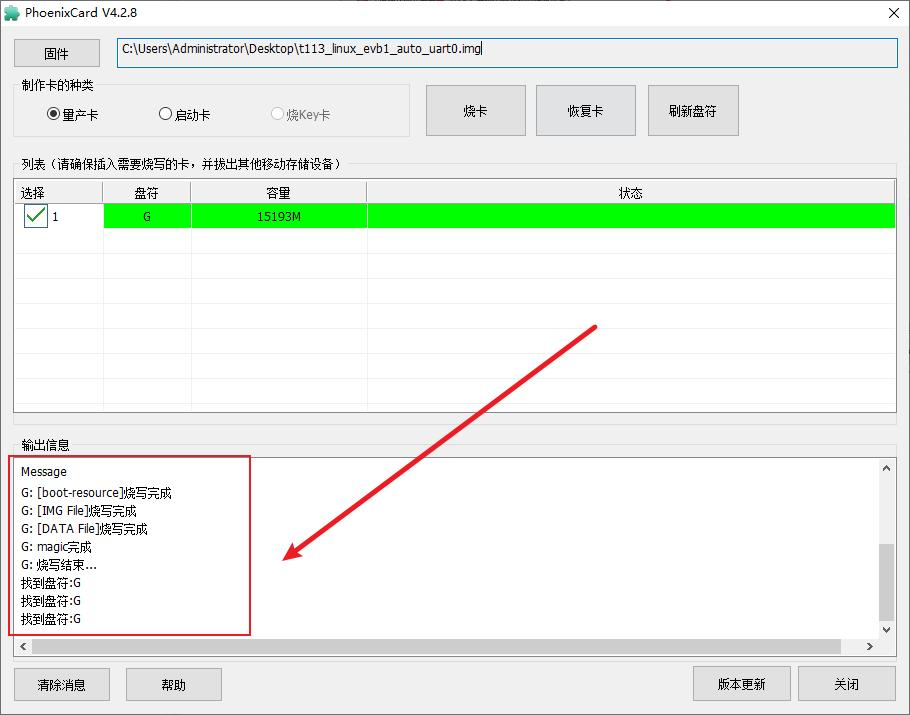

之后等待燒錄完成，燒錄完成后如下圖所示：

圖 3-3啟動卡制作完成

3.2SD卡鏡像升級
將制作好的 SD 卡插入評估板后上電即可（如果已經上電則按下復位鍵即可）。之后等

待燒錄完成提示，如下圖所示：

圖 3-4燒錄完成提示

四、升級完結

通過本篇內容，向大家介紹了T113-i的兩種鏡像升級方法，掌握這些方法能快速使我們的SDK配置在板子上體現出來，提高開發調試效率。
