HMC579 x2有源倍頻器芯片技術手冊
概述
HMC579裸片是一款x2有源寬帶倍頻器，采用GaAs PHEMT技術。 由+3 dBm信號驅動時，該倍頻器提供+13 dBm的典型輸出功率，在32至46 GHz的頻率下工作。 在38 GHz頻率下，Fo隔離為>25 dBc。 HMC579非常適合在點對點和VSAT無線電的LO倍頻鏈中使用，與傳統方法相比，可以減少器件數量。 100 kHz偏置時的低加性SSB相位噪聲為-127 dBc/Hz，有助于保持良好的系統噪聲性能。
數據表：*附件：HMC579 x2有源倍頻器芯片技術手冊.pdf
應用
特性
- 高輸出功率： +13 dBm
- 低輸入功率驅動： 0至+6 dBm
- Fo隔離： >25 dBc（Fout = 38 GHz時）
- 100 kHz SSB相位噪聲： -127 dBc/Hz
- 單電源： +5V (70 mA)
- 裸片尺寸： 1.18 x 1.23 x 0.1 mm

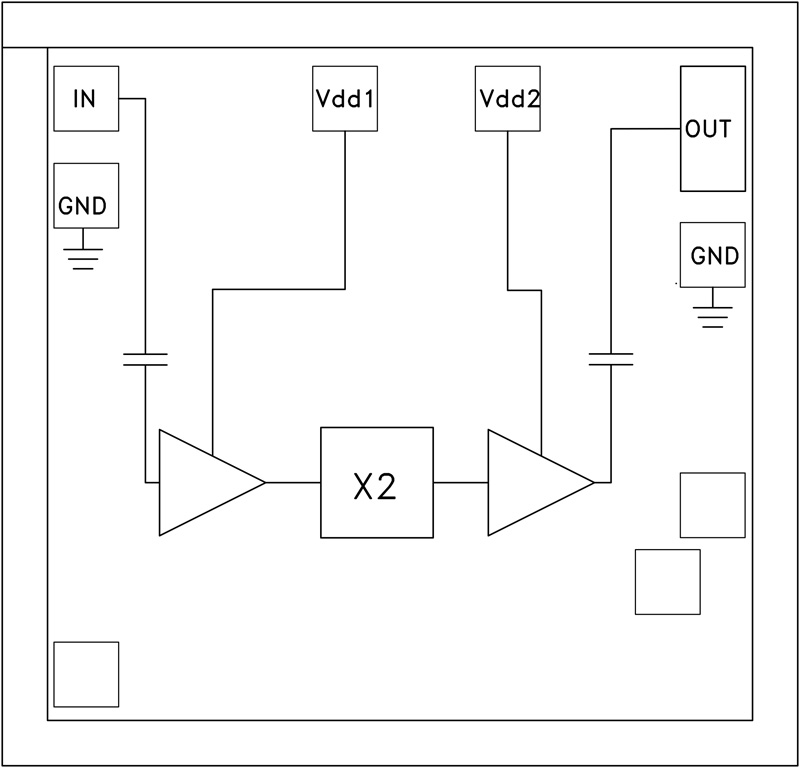

框圖
電氣規格
絕對最大額定值

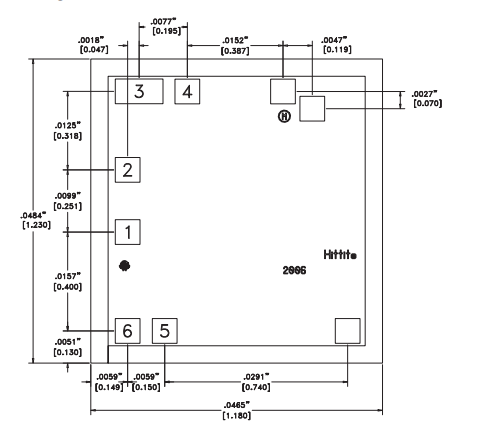

外形圖
焊盤描述
