AiP807X系列電路是一款100MHz高壓軌到軌輸出運算放大器，工作電壓范圍為3.5V～12V。其中AiP8071、AiP8072和AiP8074分別為單通道、雙通道和四通道運放。

運放輸入對管采用P型晶體管，輸入共模電壓范圍為-0.1V到VSP-2V；采用CLASS AB輸出級，可提供軌到軌輸出。運放輸入/輸出引腳通過連接到VSP和VSN的ESD二極管進行過電壓保護。

該系列電路可應用在有源濾波器、ADC接口、便攜式視頻、數碼相機、機頂盒等領域。

主要特點

小信號帶寬：100MHz

增益帶寬積：62MHz

轉換速率：115V/us

失調電壓：5mV

噪聲：115nV/√Hz (@1kHz)

輸入共模范圍：VSN-0.1V~VSP-2V

靜態電流/放大器：2.9mA

供電范圍：3.5V~12V

溫度范圍：-40℃~125℃

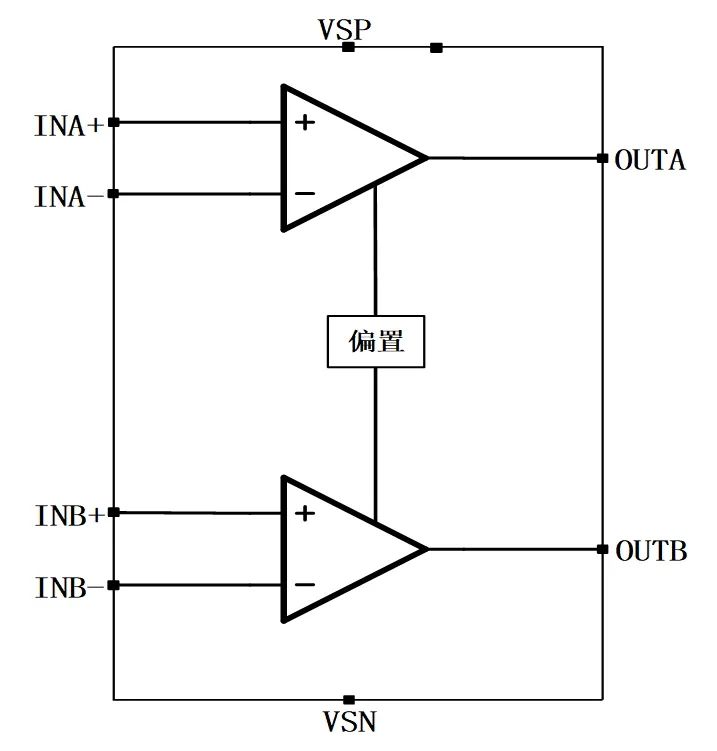

功能框圖

引腳排列圖

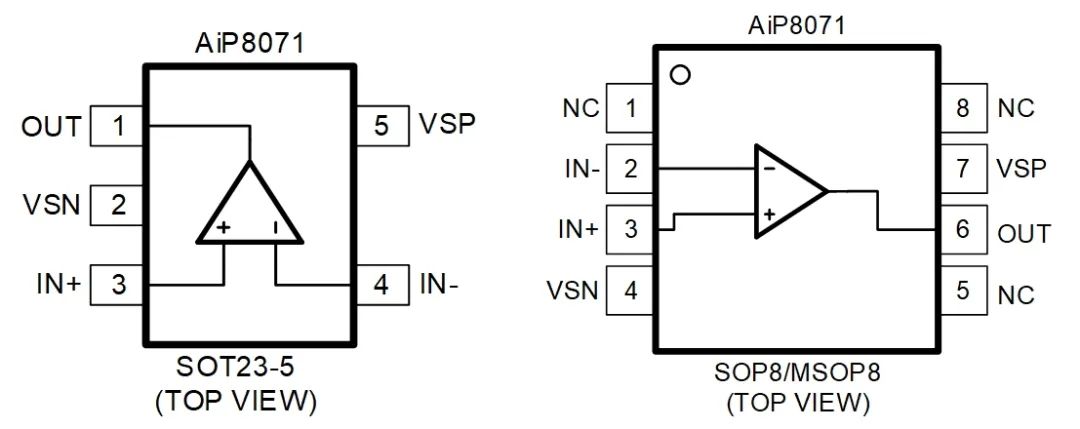

AiP8071

AiP8072

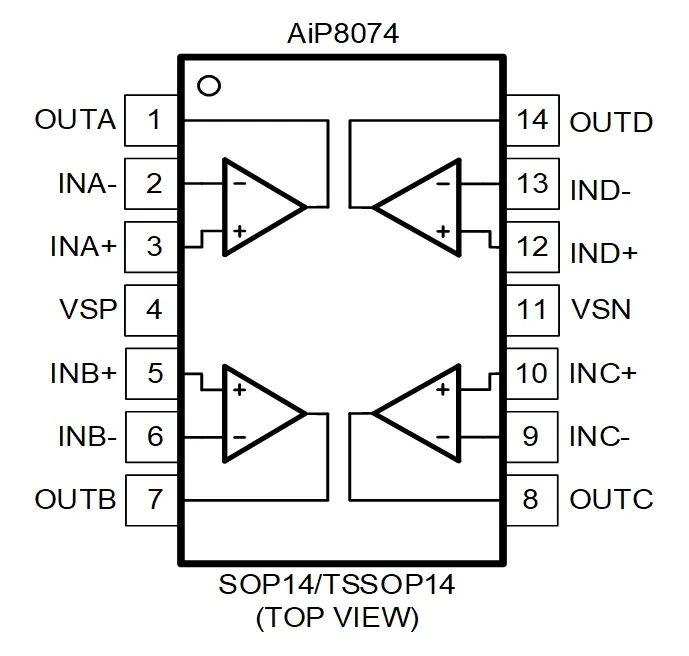

AiP8074

結語

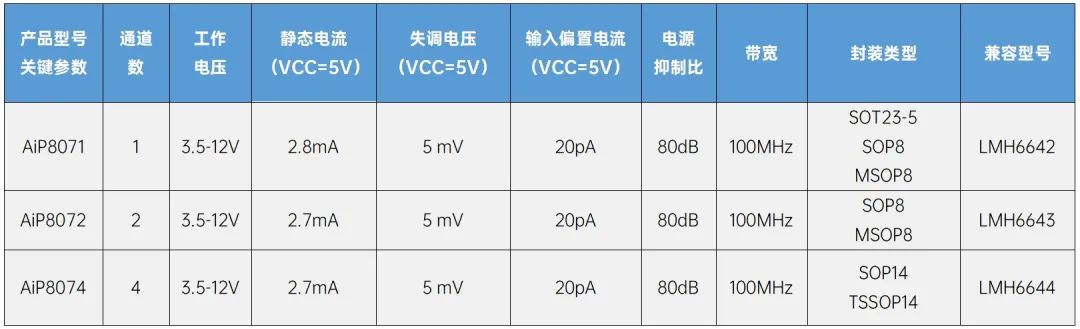

AiP807X系列

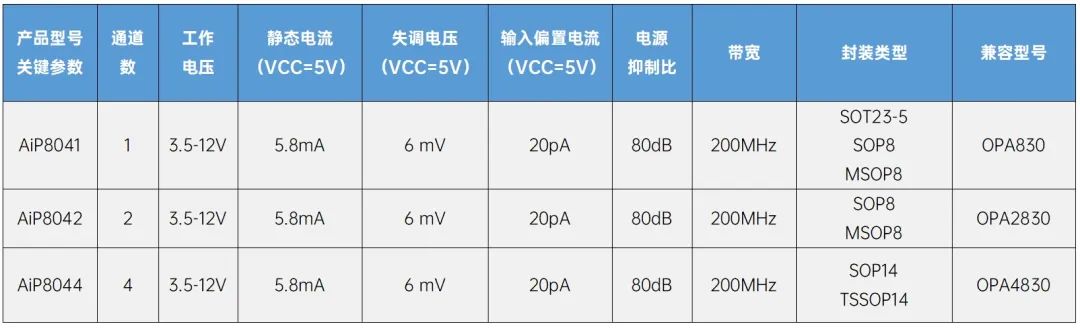

中微愛芯后續將會推出更多具有競爭力的高壓高速運放產品，可兼容OPA830、OPA2830、OPA4830等，敬請期待！
