TPSM41625 電源模塊是一款易于使用的集成電源，將 DC/DC 轉換器與功率 MOSFET、屏蔽式電感器和無源器件組合到一個緊湊的 QFN 封裝中。這種電源解決方案需要很少的外部元件，同時保持調整關鍵參數以滿足特定設計要求的能力。需要更大電流的應用可以從兩個 TPSM41625 器件并聯的能力中受益。
*附件：tpsm41625.pdf

11 mm × 16 mm × 4.2 mm、69 引腳 QFN 封裝采用最佳封裝布局，具有出色的功率耗散能力，可增強熱性能。封裝尺寸包括可從周邊訪問的所有信號引腳，以及器件下方的大型導熱墊。TPSM41625 具有許多功能，包括電源良好信號、時鐘同步、可編程 UVLO、軟啟動時序選擇、預偏置啟動以及過流和過熱保護，使其成為為各種設備和系統供電的絕佳產品。

特性

• 集成電感器電源解決方案
• 11mm × 16mm × 4.2mm QFN 封裝
  • 所有引腳均可從封裝周邊訪問
• 輸入電壓范圍：4 V 至 16 V
• 寬輸出電壓范圍：0.6 V 至 7.1 V
• 可選內部參考（精度±0.5%）
• 最多可堆疊兩個設備
  • 用于更高電流的并聯輸出
  • 相位交錯，減少紋波
• 效率高達 97%
• 可調固定開關頻率（300 kHz 至 1 MHz）
• 允許與外部時鐘同步
• 高級電流模式提供超快的負載階躍響應
• 電源正常輸出
• 滿足 EN55011 輻射 EMI 限制
• 工作環境范圍：–40°C 至 +105°C
• 工作 IC 結寬范圍：–40°C 至 +125°C
• 引腳兼容：15A TPSM41615

參數

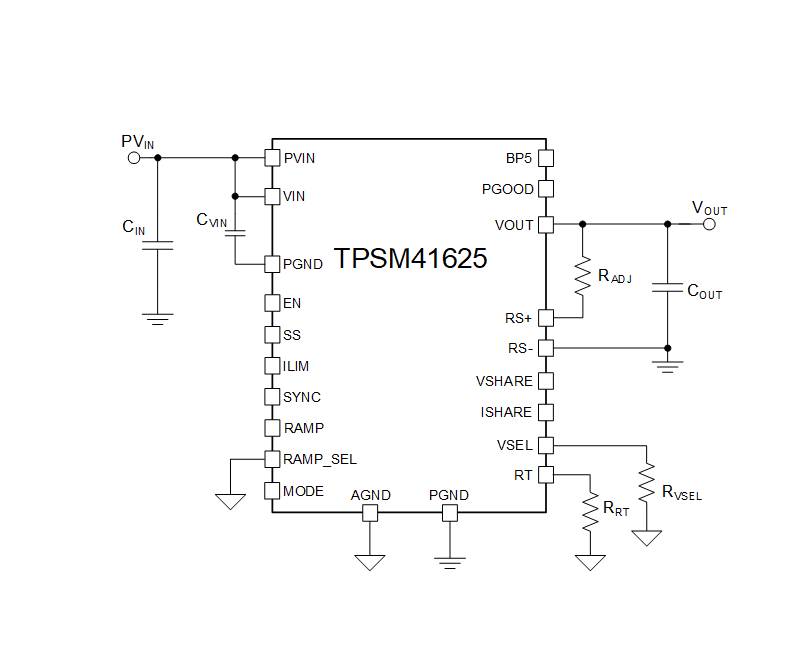

方框圖

1. 產品概述

TPSM41625 是一款高集成度的 DC/DC 電源模塊，提供 4V 至 16V 的寬輸入電壓范圍和 25A 的高輸出電流能力。該模塊集成了同步降壓轉換器、MOSFETs、電感器和控制電路，適用于需要高效率、高可靠性和小尺寸解決方案的電信、工業自動化測試設備、企業交換和存儲應用等領域。

2. 主要特性

• ?寬輸入電壓范圍?：4V 至 16V。
• ?高輸出電流?：可達 25A。
• ?寬輸出電壓范圍?：0.6V 至 7.1V，具有可選內部參考電壓。
• ?高效率?：最高可達 97%。
• ?可調開關頻率?：300kHz 至 1MHz，支持外部時鐘同步。
• ?高級電流模式?：提供超快的負載階躍響應。
• ?多相并聯能力?：支持最多兩個設備并聯，實現更高電流輸出和降低紋波。
• ?全面保護功能?：包括過流保護、過溫保護、輸出過壓和欠壓保護等。
• ?緊湊封裝?：11mm × 16mm × 4.2mm 的 QFN 封裝，所有引腳均可從封裝邊緣訪問。

3. 功能描述

• ?輸出電壓設置?：通過內部參考電壓和外部電阻器調整輸出電壓。
• ?軟啟動功能?：通過外部電容器選擇軟啟動時間，減少啟動時的浪涌電流。
• ?電源良好（PGOOD）信號?：用于指示輸出電壓是否在規定范圍內。
• ?電流共享功能?：支持多相并聯操作，實現負載電流的均衡分配。
• ?同步功能?：可與外部時鐘同步，實現多相操作的相位交錯。
• ?熱關斷保護?：在結溫超過安全限制時自動關閉輸出，防止過熱損壞。

4. 應用領域

• 電信和無線基礎設施
• 工業自動化測試設備
• 企業交換和存儲應用
• 高密度分布式電源系統

5. 電氣特性

• ?輸入電壓范圍?：4V 至 16V。
• ?輸出電壓范圍?：0.6V 至 7.1V。
• ?輸出電流?：最大 25A。
• ?開關頻率?：300kHz 至 1MHz（可調）。
• ?效率?：最高可達 97%。
• ?熱阻?：13.8°C/W（典型值）。

6. 熱特性

• ?結溫范圍?：-40°C 至 125°C。
• ?熱關斷溫度?：典型值為 165°C。

7. 封裝與尺寸

• ?封裝類型?：69-pin QFN。
• ?尺寸?：11mm × 16mm × 4.2mm。

8. 開發支持

• ?WEBENCH? Power Designer?：支持自定義設計，提供電氣和熱仿真功能。
• ?評估板?：提供評估板以簡化設計驗證過程。
• ?文檔支持?：包括數據手冊、應用指南和相關技術文檔。
