概述
ADAQ8088 是雙通道模擬系統封裝 (SIP)，集成了三個通用信號處理和調節模塊，以支持各種解調器應用和數據采集應用。該套件集成了所有有源和無源組件，以在 I/Q 解調器的輸出與模數轉換器 (ADC) 的輸入之間形成完整的信號鏈。該套件還在基帶數據采集系統中的傳感器輸出和 ADC 輸入之間形成完整的信號鏈。無需外部組件，即可正常運轉。

每個通道均包含一個前置放大器，其后是一個具有 36 MHz、3 dB 頻率的 8 極低通濾波器，以及一個經過優化的差分 ADC 驅動器，可以以高達 150 MSPS 的速度驅動 12 至 14 位流水線 ADC。ADAQ8088 采用 6 mm × 12 mm CSP_BGA 封裝，可將高密度多通道系統的空間需求降至低點。

ADAQ8088 的工作溫度范圍為 ?40°C 至 +85°C。
數據表：*附件：ADAQ8088具有增益和ADC驅動器的雙路、差分、低通濾波器μModule技術手冊.pdf

應用

• 中頻寬帶解調器
• 醫學成像（連續波超聲束形成）
• 相控陣系統
  • 雷達
  • 自適應天線
• 通訊接收器
• 射頻鏈接
• 無線本地環路
• 射頻儀器儀表
• 衛星調制解調器
• 基帶數據采集系統
  • 多通道數字化儀
  • 超聲波無損檢測

特性

• 雙通道差分輸入/輸出

• 集成的 36 MHz、8 極點低通濾波器

• 低功耗

  • 3 V 電源時為 213 mW（典型值）

• 2 個集成的全差分 ADC 驅動器

• 84 球、6 mm × 12 mm CSP_BGA 封裝，球間距為 0.8 毫米

• 30 dB 最大差分增益

  • 可調至最低 14 dB
  • 增益誤差：±0.2 dB
  • 增益漂移：0.01 dB/°C（典型值）

• 2.7 V 至 3.3 V 電源電壓范圍

• 工作溫度范圍：?40°C 至 +85°C

• 內置電源去耦電容器

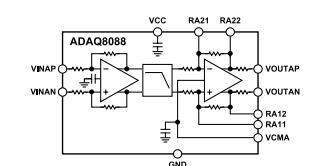

框圖

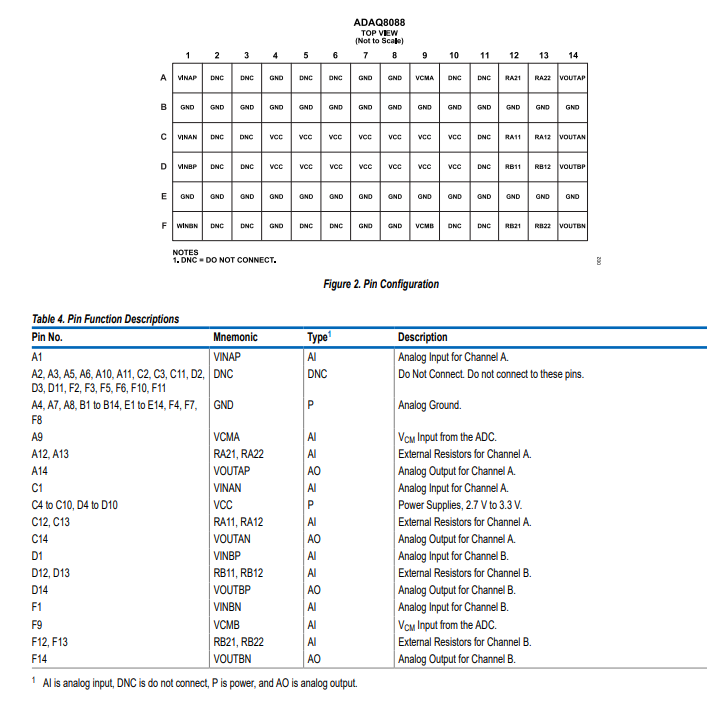

引腳配置描述

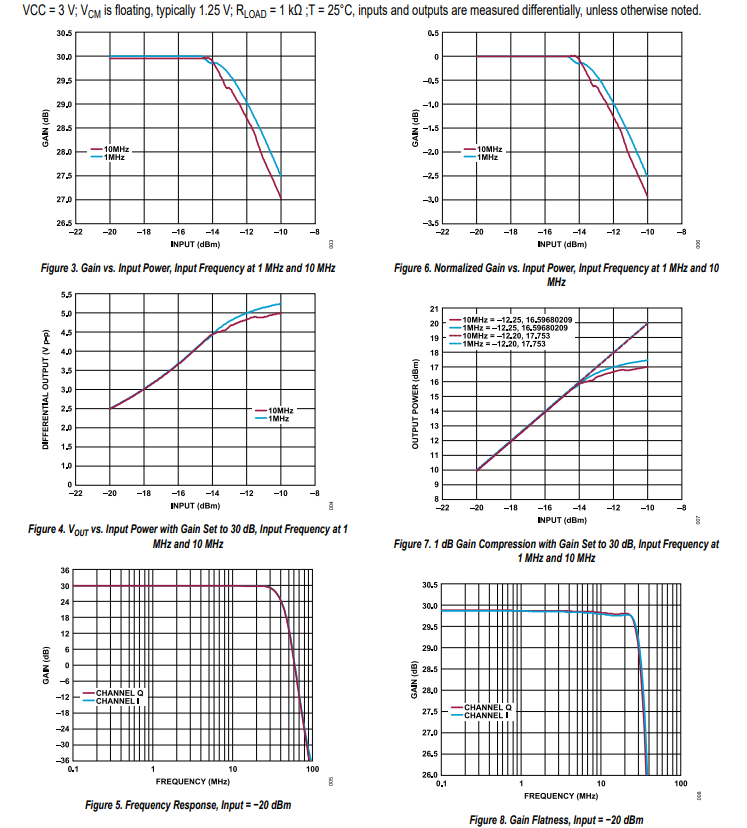

典型性能特征

工作原理

圖19. ADAQ8088簡化原理圖

電路信息

ADAQ8088系統級封裝（SiP）是一種模擬信號鏈，旨在將正交解調器的基帶I/Q信號連接到12位至14位流水線型模數轉換器（ADC）。

輸入阻抗

ADAQ8088每個輸入的等效輸入阻抗為一個連接到VCC/2的249Ω電阻。

解調器的每個基帶輸出都連接到ADAQ8088的輸入阻抗。為避免使ADAQ8088輸入飽和，需在I/Q輸出端使用具有高直流偏置的交流耦合解調器連接到ADAQ8088。

低通濾波器

一個八階巴特沃斯低通濾波器在典型的36 MHz截止頻率之外提供陡峭的滾降特性。

噪聲

ADAQ8088的輸入參考寬帶噪聲密度為6 nV/√Hz ，1/f 轉角位于20 kHz。

輸出級

輸出級經過優化，可驅動采樣速率為150 MSPS或更低的12位至14位流水線型ADC。

ADAQ8088的輸出電阻設置為10Ω。在每個輸出端串聯額外的電阻，并在盡可能靠近ADC輸入的位置放置一個差分電容，可提供額外的濾波功能。

輸出的直流偏置由VCMB引腳和VCMA引腳提供。將這些引腳懸空可使輸出自動調整為1.25 V（內部偏置 ）。或者，這些引腳通常連接到所選的ADC VCMB輸出。

分辨率

兩個15Ω電阻，分別與ADAQ8088的一個輸出引腳串聯，并且在ADC輸入引腳之間跨接一個10 pF電容，可使ADC在滿量程輸入時實現略高于10位的分辨率，采集時間僅為4 ns。

ADAQ8088在增益為30 dB時，190 nV/√Hz的RTI噪聲密度，在36 MHz信號帶寬上積分，可實現9位的有效分辨率，適用于2 V峰峰值的模擬輸入的10位ADC。

將增益降低到20 dB，可將有效分辨率提高到10.5位，適用于2 V峰峰值模擬輸入的ADC。

電源去耦

ADAQ8088在VCC上集成了0.1 μF的電源去耦電容。

增益

在無外部元件的情況下，ADAQ8088的增益設置為30 dB。此增益可通過連接到以下引腳對的外部電阻（(R_{EXT}) ）來降低：RA11和RA12、RA21和RA22、RB11和RB12以及RB21和RB22。

無電阻時最大增益為30 dB。當(R_{EXT}) = 110Ω時，最小增益為14 dB。圖20展示了增益與(R_{EXT})值的關系。

借助外部電阻，增益可進一步按249/(249 + R)的系數降低。

為確保穩定性，必須在引腳RA11和RA12、RA21和RA22、RB11和RB12以及RB21和RB22之間跨接1 pF電容。

圖20. 增益與外部電阻值的關系
