概述
HMC625BLP5E是一款數字控制可變?cè)鲆?a href="http://m.xsypw.cn/tags/放大器/" target="_blank">放大器，工作頻率范圍為DC至5 GHz，可編程為以0.5 dB步長提供13.5 dB衰減至18 dB增益范圍內的任意值。HMC625BLP5E在最大增益狀態下的噪聲系數為6 dB，任意狀態下的輸出IP3高達+32 dBm。雙模控制接口兼容CMOS/TTL，可接受三線式串行輸入或6位并行字。HMC625BLP5E還提供用戶可選上電狀態和串行輸出端口，可級聯其他Hittite串行控制元件。HMC625BLP5E采用符合RoHS標準的5x5 mm QFN無鉛封裝，無需外部匹配元件。
數據表：*附件：HMC625BLP5E 0.5dB LSB GaAs MMIC 6位數字可變?cè)鲆娣糯笃骷夹g(shù)手冊.pdf

應用

• 蜂窩/3G基礎設施
• WiBro / WiMAX / 4G
• 微波無線電和VSAT
• 測試設備和傳感器
• IF和RF應用

特性

• 增益控制：-13.5至+18 dB，步長為0.5 dB
• 上電狀態選擇
• 高輸出IP3：+32 dBm
• TTL/CMOS兼容串行、并行或鎖存并行控制
• 增益步長誤差：±0.25 dB（典型值）
• +5V單電源
• 32引腳5x5 mm SMT封裝： 25 mm^2^

框圖

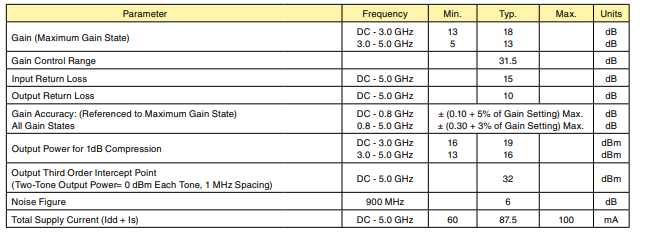

電氣規格

串行控制接口

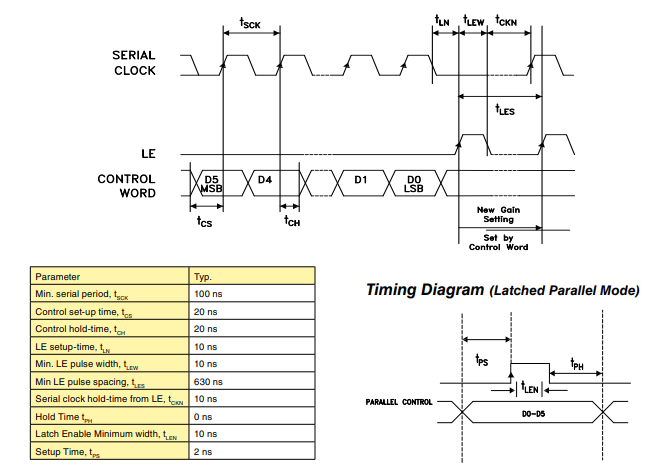

HMC625BLP5E包含一個三線SPI兼容數字接口（SERIN、CLK、LE）。當P/S保持高電平時，該接口被激活。6位串行字必須先加載最高有效位（MSB）。對上升沿敏感的CLK和LE需要干凈的電平轉換。如果使用機械開關，應提供足夠的去抖動措施。當LE為高電平時，串行輸入寄存器中的6位數據會傳輸?shù)剿p器。當LE為高電平時，CLK被屏蔽，以防止在數據傳輸期間出現輸出跳變。

當P/S為低電平時，三線SPI接口輸入（SERIN、CLK、LE）被禁用，串行輸入寄存器與并行數字?jǐn)?shù)據（D0 - D5）異步加載。當LE為高電平時，6位并行數據會傳輸?shù)剿p器。

在所有模式下，只要LE保持低電平，數字可變?cè)鲆娣糯笃?/u>（DVGA）的狀態就會保持不變。

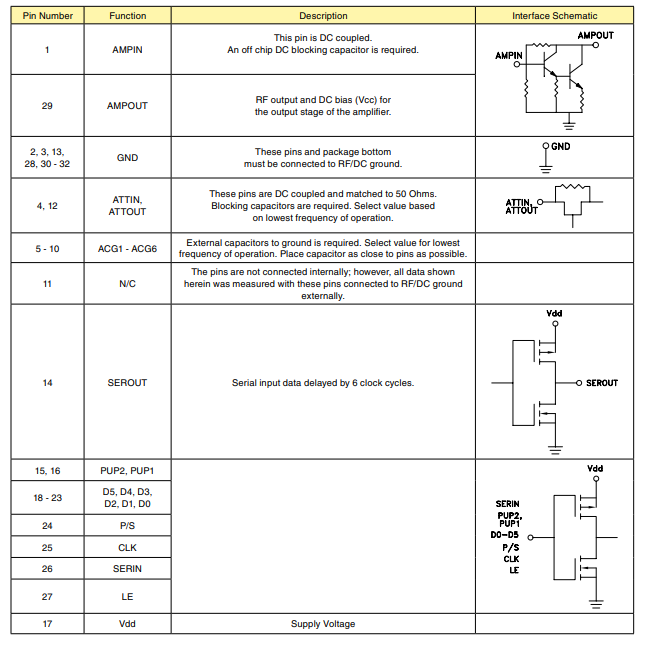

引腳描述

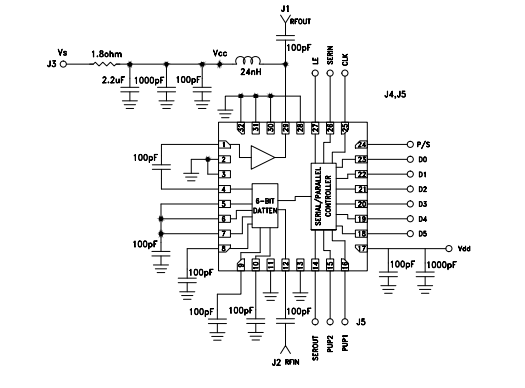

應用電路
