概述
HMC1023是一款6階、可編程帶寬、完全校準、雙通道低通濾波器。 它具有可編程的0至10 dB增益并支持5 MHz至72 MHz范圍的任意帶寬。 校準時，帶寬精確至+/-2.5%。 內置濾波器旁路選項提供更寬的帶寬，同時保持可編程增益和共模控制設置。

集成的ADC驅動器、可編程輸入阻抗、2 Vppd信號時0.9 V至3 V的可調輸出共模電壓或較低信號擺幅時低于0.9 V共模電壓，均支持簡單的接口，同時實現高性能。 可編程偏置設置可針對每個應用優化性能和功耗權衡考量。

濾波器校準采用20至80 MHz的參考時鐘速率。 一次可編程(OTP)存儲器具有很大的靈活性，允許用戶“一次性設置”增益、帶寬等參數。

hmc1023采用緊湊型5x5>6階巴特沃茲傳遞函數具有出色的阻帶抑制性能，同時保持平坦的通帶和最低群延遲變化。
數據表：*附件：HMC1023LP5E 72MHz雙通道可編程低通濾波器技術手冊.pdf

應用

• 點對點固定無線收發器和蜂窩基礎設施收發器的數據轉換器前后的基帶濾波
• 軟件定義無線電應用
• 抗混疊和重構濾波器
• 測試與測量設備
• ADC驅動器應用

特性

• 低噪聲系數： 10 dB
• 高線性度：
  帶內輸出IP3 > +30 dBm
  帶內輸出IP2 > +60 dBm
• 預編程和/或可編程帶寬：
  5 MHz至72 MHz。 （請參考HMC1023LP5E訂購信息）
• 出色的3 dB帶寬精度
• 可編程增益：
  0或10 dB
• 集成ADC驅動放大器
• 自動濾波器校準
• 外部控制共模輸出電平
• 濾波器旁路選項
• 引腳和寄存器兼容HMC900LP5E
• 讀/寫串行端口接口(SPI)
• 32引腳5x5 mm SMT封裝25 mm2

框圖

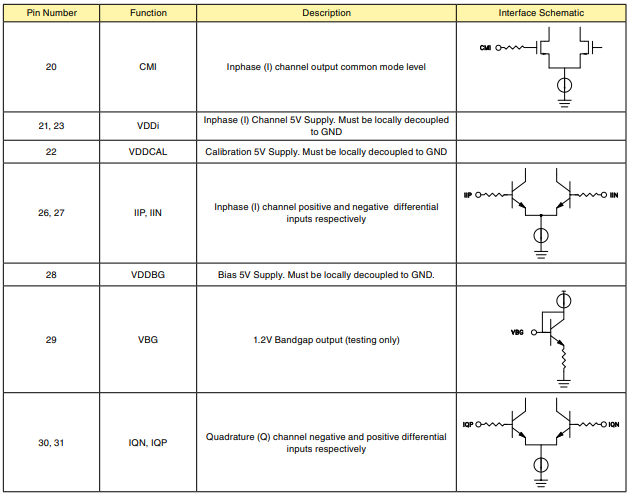

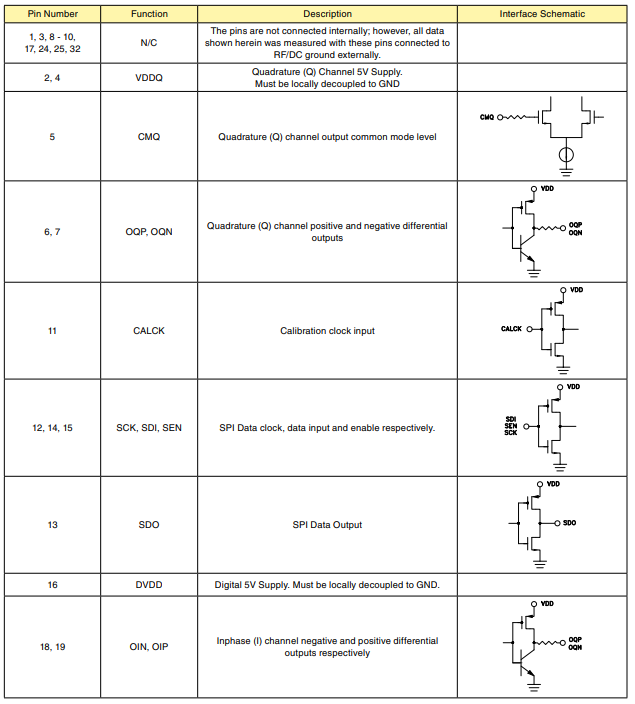

引腳描述

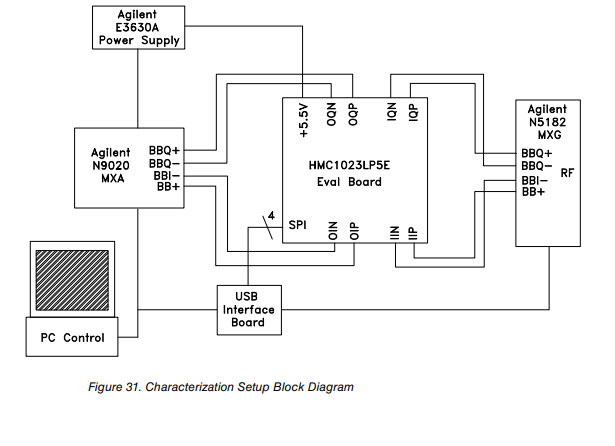

評估設置
