概述

MAX19791為雙路、通用模擬電壓可變增益衰減器(VVA)，設計用于工作在50MHz至4000MHz頻率范圍的50Ω系統。器件包括一個專有的控制電路，可提供23dB衰減范圍(每路衰減器)，具有8dB/V的典型線性控制斜率。

兩路衰減器共用一個共模模擬控制信號，可以級聯產生46dB的總衰減范圍，獲得16dB/V (5V供電)的典型線性控制斜率。

此外，也可利用片上4線SPI接口控制的10位DAC控制兩路衰減器，步進/步降功能允許用戶通過脈沖信號控制衰減器，無需SPI接口編程。

MAX19791為單芯片設計，采用Maxim專有的SiGe BiCMOS工藝。器件采用+5V或+3.3V單電源供電，提供緊湊的36引腳TQFN封裝(6mm x 6mm x 0.8mm)，帶有裸焊盤。在-40°C至+100°C擴展級溫度范圍內確保電氣規格。
數據表：*附件：MAX19791 50MHz至4000MHz雙通道模擬電壓可變增益衰減器，內置10位SPI控制DAC技術手冊.pdf

應用

• 自動電平控制(ALC)
• 寬帶應用系統，包括：無線基礎架構的數字及擴頻通信系統
• 通用測試設備
• 增益調節
• 微波點對點系統
• 接收器增益控制
• 溫度補償電路
• 發送器增益控制
• VSAT/衛星調制解調器
• WCDMA/LTE、TD-SCDMA/TD-LTE、WiMAX?、cdma2000?、GSM/EDGE和MMDS基站

特性

• 覆蓋較寬的頻率范圍
  • 50MHz至4000MHz RF頻率范圍
• 高線性度
  • 整個衰減范圍內，IIP3優于+37.4dBm
  • +22.6dBm輸入P1dB
• 單一芯片集成兩路模擬衰減器
• 兩種便利的控制方式
  • 一路模擬電壓信號控制
  • 片上SPI控制的10位DAC
• 步進/步降脈沖控制輸入
• 靈活的衰減范圍控制
  • 23dB (每路衰減器)
  • 46dB (兩路衰減器級聯)
• 線性模擬控制響應曲線(dB/V)簡化自動電平控制和增益調整算法
• 在較寬的頻率范圍和衰減設置下保持優異的衰減平坦度
• 片上比較器(逐次逼近測量衰減器控制電壓)
• 13mA較低的電源電流
• 5V或3.3V單電源供電
• 引腳兼容于MAX19792和MAX19793
• 引腳兼容于MAX19794并附帶兩個旁路電容
• PCB布板兼容于MAX19790
• 無鉛(Pb)封裝

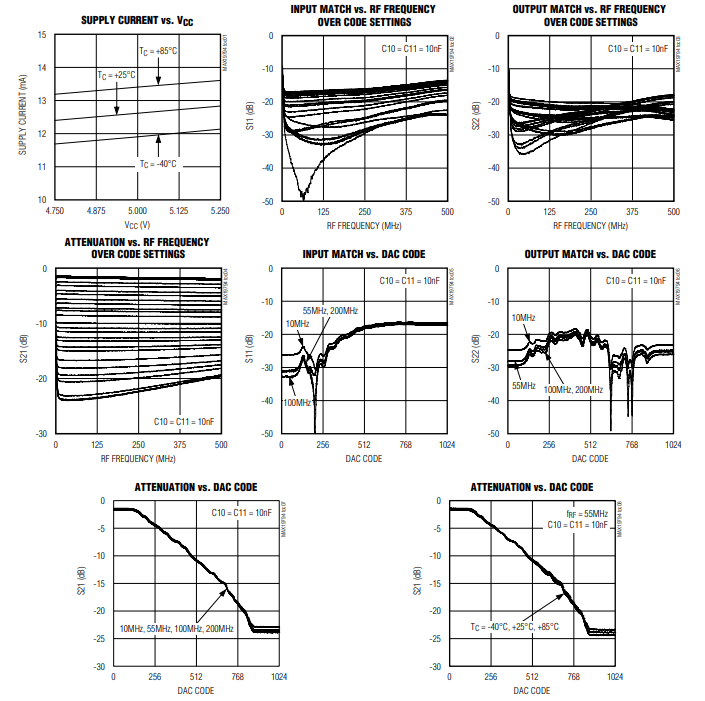

典型操作特性

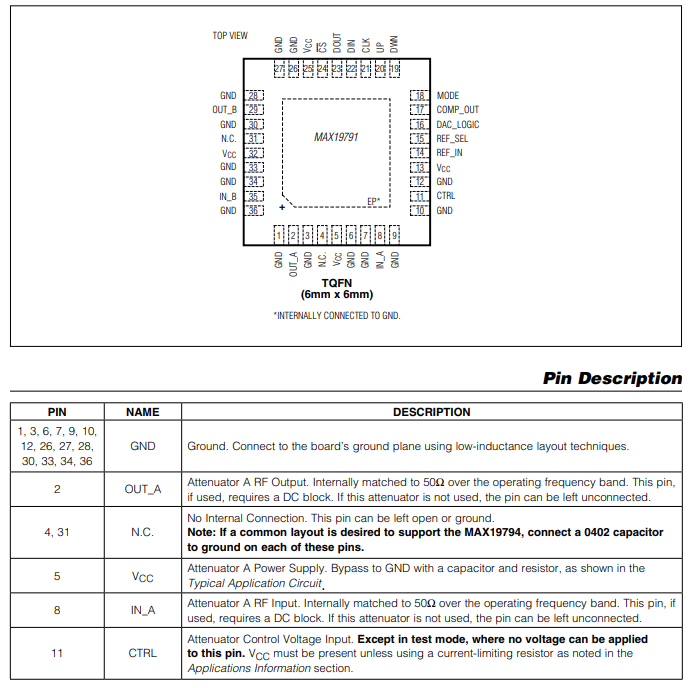

引腳配置描述
