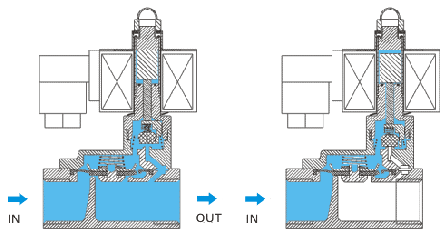

先導式隔膜電磁閥常開與常閉狀態下的原理模式
一、先導式隔膜電磁閥的常閉狀態
打開：
當閥門接收到電信號時，會形成一個磁場，該磁場會吸引覆蓋先導孔的柱塞升起，從而導致系統壓力（保持隔膜/活塞關閉）下降。
隨著隔膜/活塞頂部的系統壓力降低，隔膜/活塞另一側的整個系統壓力將隔膜/活塞抬離主孔，從而允許介質流過閥門。
由于排放孔的尺寸小于先導孔，因此只要先導孔保持打開，系統壓力就無法在隔膜/活塞頂部重建。
關閉：
當閥門斷電時，它會釋放對柱塞的保持。然后柱塞下降并覆蓋主孔。
系統壓力通過排放孔在隔膜/活塞頂部積聚，迫使隔膜/活塞向下，直到它覆蓋主孔并阻止介質流過閥門
二、先導式隔膜電磁閥的常開狀態
關閉：
當閥門通電時，它會吸引柱塞。然后柱塞覆蓋導向孔。
系統壓力通過排放孔在隔膜/活塞的頂部積聚，迫使隔膜/活塞向下，直到它覆蓋主孔并阻止介質流過閥門。
打開：
當閥門斷電時，它會釋放對柱塞的保持。柱塞打開先導孔，導致保持膜片/活塞關閉的系統壓力下降。
隨著隔膜/活塞頂部的系統壓力降低，隔膜/活塞另一側的全部系統壓力將隔膜/活塞抬離主孔，從而允許全部介質流過閥門。
