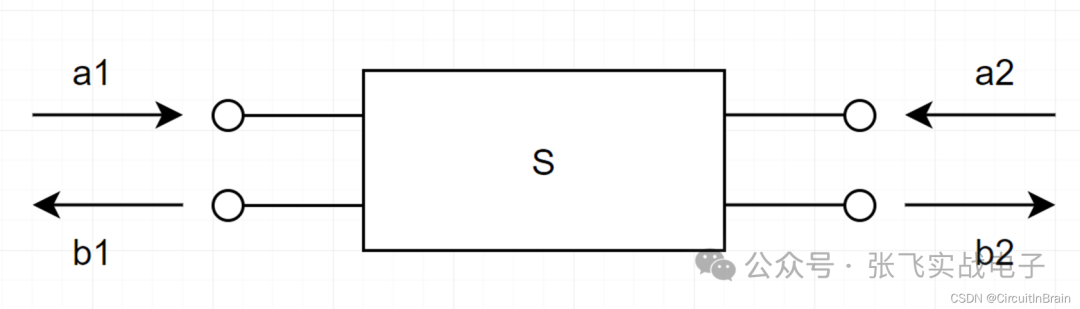

1 S參數的定義

2 回波損耗S11

1端口的反射波比入射波可以用阻抗表示為

Zin為被測系統的輸入阻抗(從輸入端口看)，Zo為傳輸線阻抗

舉例：

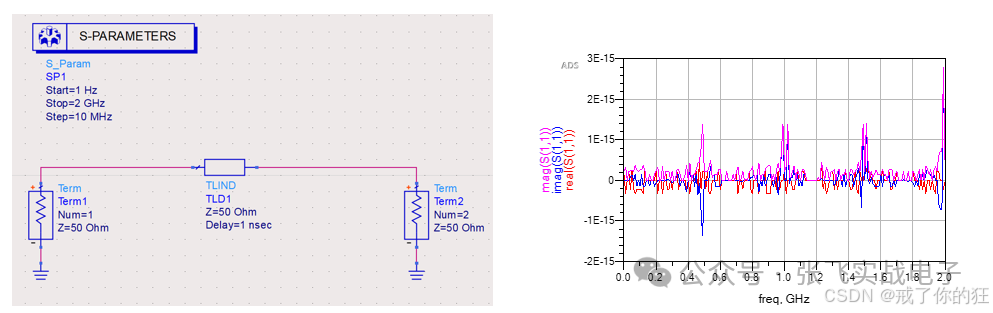

1> 傳輸線50Ω，終端匹配時，輸出S11幅度為0左右，信號沒有發射回來

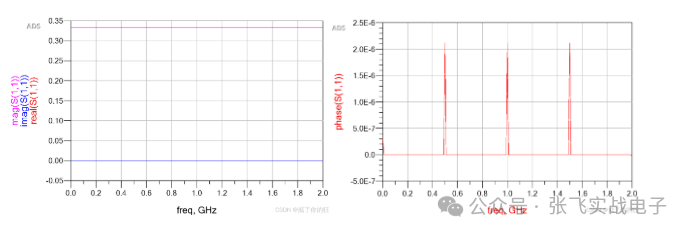

圖：終端匹配的S11

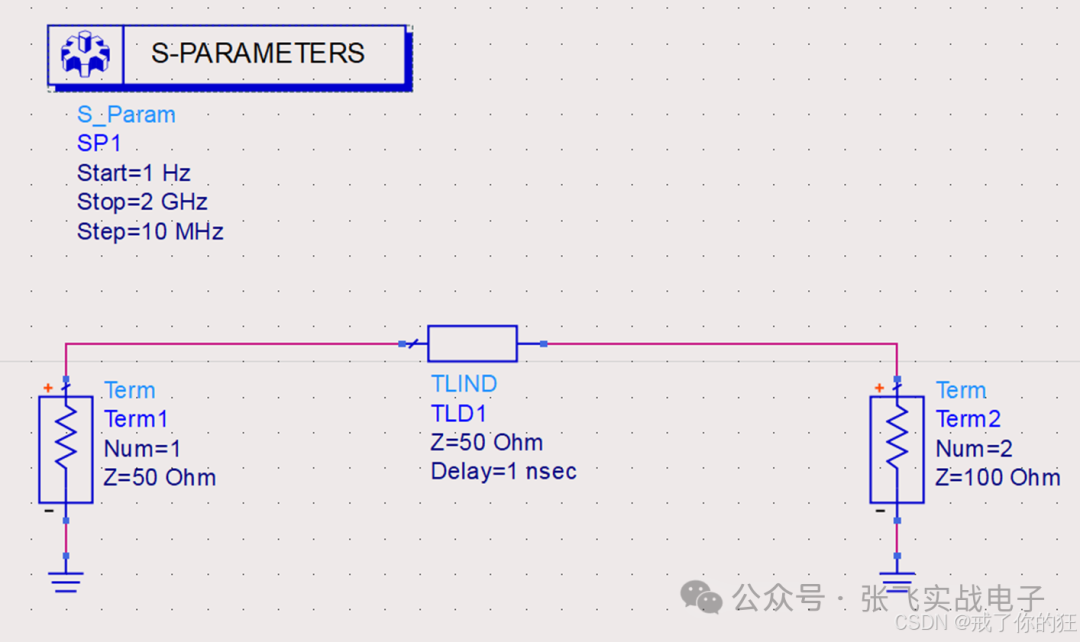

2> 傳輸線50Ω，終端不匹配時，輸出S11=(100-50)/(100+50) = 1/3，信號反射回1/3

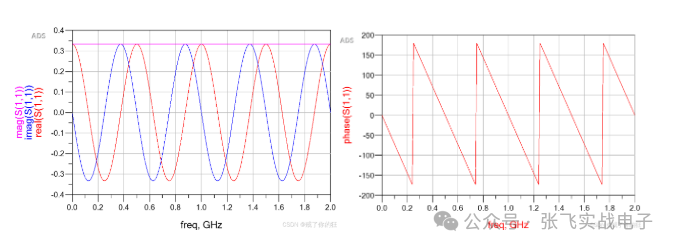

圖：S11的輸出

S11的波形理解：

在0M時，有0°相移。

在250M (4ns）經過時延2ns，相位變化180° 實部為-1/3，虛部為零，幅度為1/3。

在500M (2ns) 經過時延2ns，相位變化360°實部為1/3，虛部為零，幅度為1/3。

所以測到S11的幅度為1/3，但是在不同的頻率下S11的實部和虛部是不一樣的。

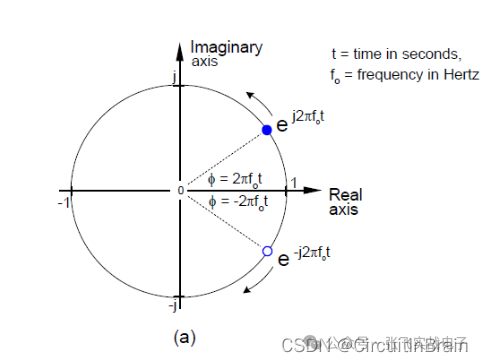

相位和實部虛部的對應關系，0°相移虛部為零，90°相移，實部為零，180°相移實部為負，虛部 為零。

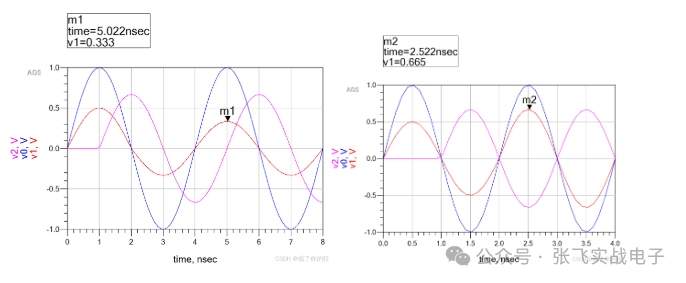

圖：S11的對應時域的理解

S11的對應時域的理解：

在0M時，有0°相移。

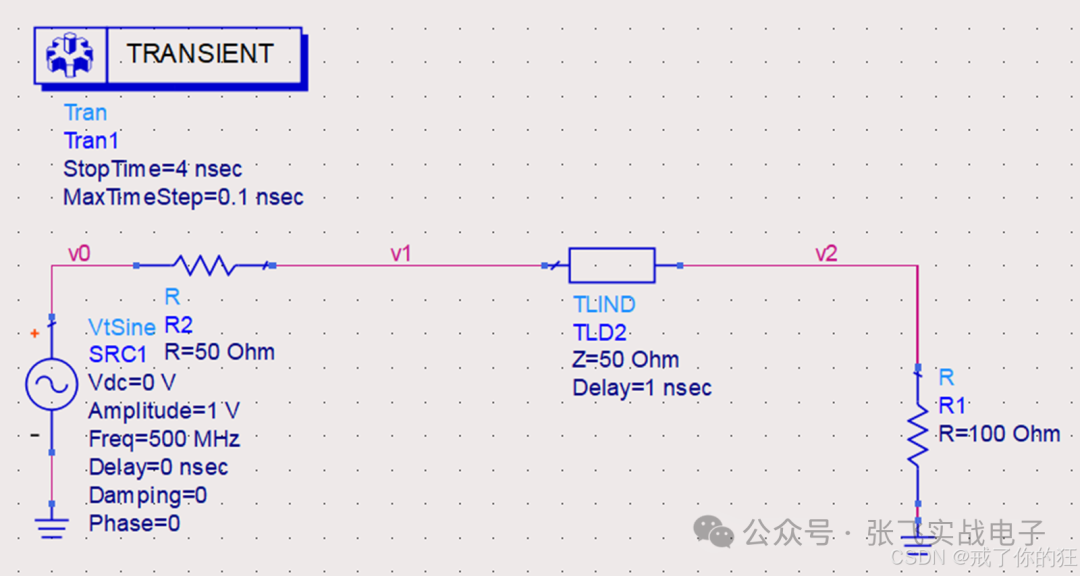

在250M (4ns）V2為1/2 + 1/2*1/3 = 2/3，V1點的幅度為1/2-1/6 = 1/3，對應圖中的M1點。

在500M (2ns) V2為1/2 + 1/2*1/3 = 2/3， V1點的幅度為1/2+1/6 = 2/3，對應圖中的M2點。

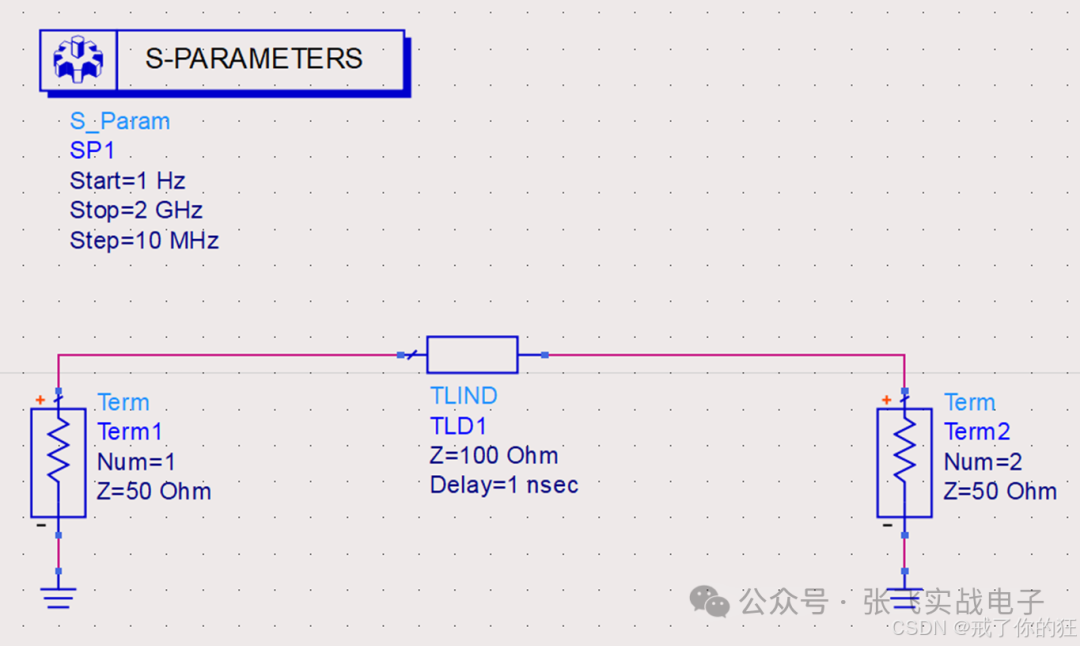

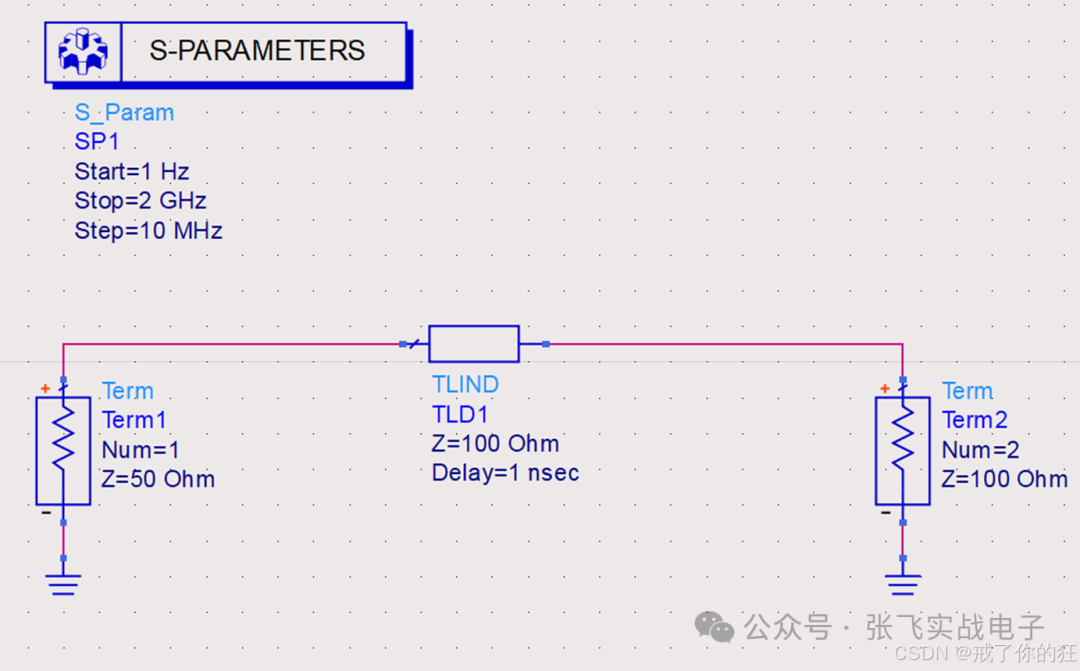

3> 傳輸線100Ω，終端50Ω時，在1端口，2端口都有反射

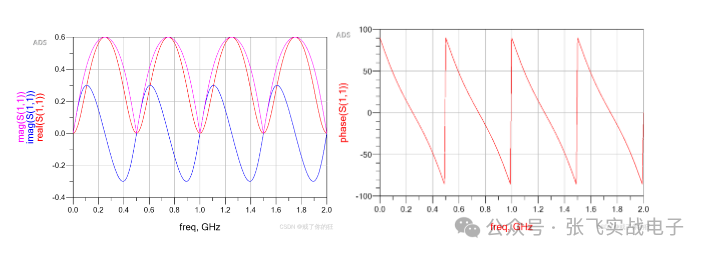

圖：S11的輸出

S11的波形理解：

在0M時有90°的相移。

在250M (4ns）經過時延2ns，實部為1/3+1/3，虛部為零，幅度為2/3。

在500M (2ns) 經過時延2ns， 實部為1/3-1/3，虛部為零，幅度為0。

4> 傳輸線100Ω，終端100Ω時

圖：100R時的S11輸出

3 插入損耗S21

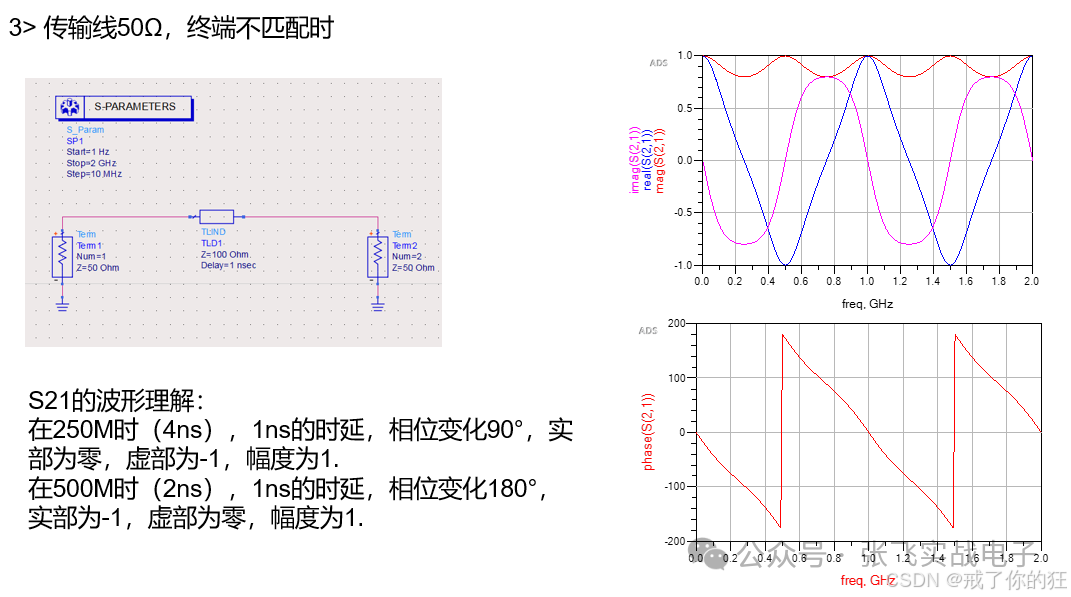

S21的波形理解：

在250M時（4ns），1ns的時延，相位變化90°，實部為零，虛部為-1，幅度為1.

在500M時（2ns），1ns的時延，相位變化180°，實部為-1，虛部為零，幅度為1.
