TLV854x 超低功耗運算放大器適用于無線和低功耗有線設備中的 成本優化型 傳感應用。TLV854x 系列運算放大器可最大限度地減少極其注重電池使用壽命的運動檢測安全系統（如微波和 PIR 運動傳感系統）等設備的功耗。此類器件的互補金屬氧化物半導體 (CMOS) 輸入級經過精心設計，能夠實現超低飛安級失調電流，從而降低 IBIAS 和 IOS 誤差，否則會影響敏感 應用。這些方面的示例包括帶有兆歐級反饋電阻器的跨阻放大器 (TIA) 配置以及高源阻抗傳感 應用。此外，內置的 EMI 保護可降低器件對手機、WiFi、無線電發射器和標簽閱讀器等發出的無用射頻信號的敏感度。

數據手冊：*附件：TLV8542 雙路、3.6V、8kHz、超低靜態電流 (500nA)、RRIO運算放大器技術手冊.pdf

TLV854x 運算放大器采用低至 1.7V 的單電源電壓供電，并且可在 –40°C 至 +125°C 的擴展溫度范圍內、在低電量情況下連續運行。所有版本的額定工作溫度范圍均為 –40°C 至 125°C。TLV8541（單通道版本）采用 5 引腳 SOT-23 封裝，而 TLV8542（雙通道版本）采用 8 引腳 SOIC 封裝。四通道 TLV8544（四通道版本）采用行業標準 14 引腳 TSSOP 封裝。

特性
1? 對于成本優化型系統
? 納瓦級功率電源電流：500nA/通道
? 失調電壓：3.1mV（最大值）
? TcVos：0.8μV/°C
? 增益帶寬：8kHz
? 單位增益穩定
? 低輸入失調電流：100fA
? 寬電源電壓范圍：1.7V 至 3.6V
? 軌至軌輸入和輸出 (RRIO)
? 溫度范圍：–40°C 至 +125°C
? 行業標準封裝
– 四通道 14 引腳 TSSOP 和 SOIC 封裝
– 雙通道 8 引腳 SOIC 封裝
– 單通道 5 引腳 SOT-23 封裝
? 無引線封裝
– 雙通道 8 引腳 X2QFN 封裝

引腳功能和配置

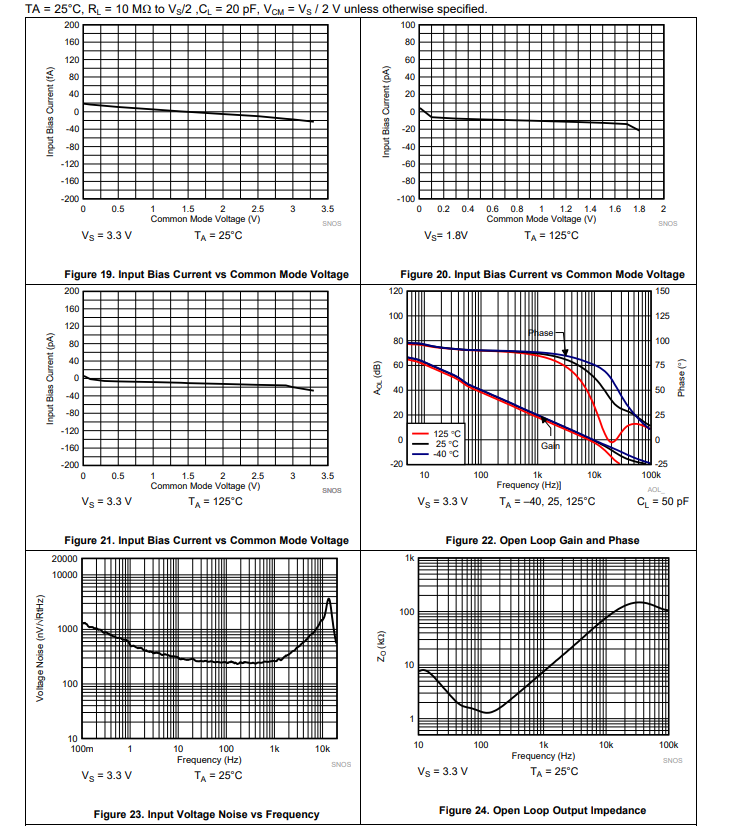

典型特性

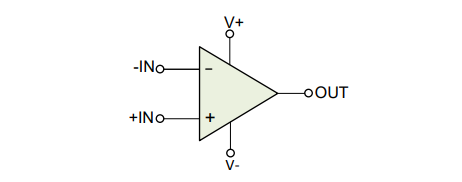

功能方框圖

應用
? 使用 PIR 傳感器的運動檢測器 SNAA301
? 使用微波傳感器的運動檢測器
? 氣體檢測器
? 離子化煙霧報警器
? 溫度調節裝置
? 遠程傳感器、IoT（物聯網）
? 有效的射頻識別 (RFID) 閱讀器和標簽
? 便攜式醫療設備
? 血糖監測
