概述
ADL5240是一款高性能數字控制可變增益放大器(VGA)，工作頻率范圍為100 MHz至4000 MHz。該VGA集成一個高性能、20 dB增益、內部匹配的放大器(AMP)和一個6位數字步進衰減器(DSA)，DSA以0.5 dB步長和±0.25 dB步長精度提供31.5 dB增益控制范圍。DSA的衰減可以通過串行或并行接口進行控制。

增益模塊和DSA在輸入和輸出端內部匹配至50 Ω，且均獨立偏置。獨立偏置允許使用ADL5240的全部或部分，這樣通過設計即可輕松實現重用。ADL5240的引腳排列允許將增益模塊或DSA設置為第一位，為VGA的信號鏈設計提供了極大的靈活性。

ADL5240的功耗僅為93 mA，采用4.75 V至5.25 V單電源供電。該VGA采用高效散熱型5 mm × 5 mm、32引腳LFCSP封裝，額定工作溫度范圍為?40℃至+85℃。同時提供配置齊全的評估板。
數據表：*附件：ADL5240 100MHz至4000MHz RF IF數字控制VGA技術手冊.pdf

應用

• 無線基礎設施
• 自動測試設備
• 射頻/中頻增益控制

特性

• 工作頻率：100 MHz至4000 MHz
• 數字控制VGA，配有串行和并行接口
• 6位、0.5 dB數字步進衰減器
• 增益控制范圍：31.5 dB；步長精度：±0.25 dB
• 可分別設置增益模塊或數字步進衰減器為第一位
• 采用4.75 V至5.25 V單電源供電
• 增益控制范圍：31.5 dB；步長精度：±0.25 dB
• 增益模塊放大器規格
  增益：19.7 dB (2.14 GHz)
  OIP3：41.0 dBm (2.14 GHz)
  P1dB：19.5 dBm (2.14 GHz)
  噪聲系數：2.14 GHz時，2.9 dB
• 低靜態電流：93 mA
• 高效散熱型5 mm × 5 mm、32引腳LFCSP封裝
• 配套器件[ADL5243]集成? W驅動放大器以驅動增益模塊和DSA的輸出

框圖

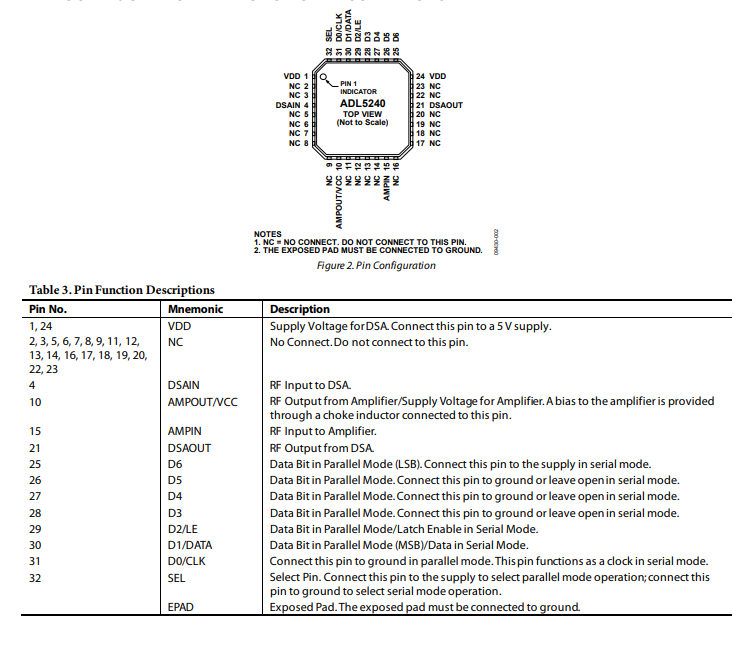

引腳配置描述

典型性能特征

應用電路

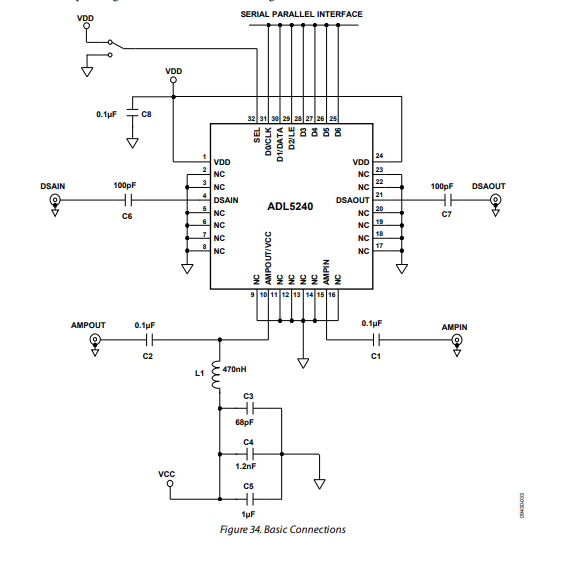

操作ADL.5240的基本連接如圖34所示。

放大器偏置

ADL5240中放大器的直流偏置通過電感器L1提供，并連接到AMPOUT引腳。三個去耦電容（C3、C4和C5）用于防止射頻信號傳播到直流線路上。直流電源電壓范圍為4.75V至5.25V，應連接到VCC測試點進行評估板測試。

數字步進衰減器偏置

數字步進衰減器（DSA）的偏置通過VDD引腳提供。建議在VDD走線上至少放置一個去耦電容（C8）。電壓范圍為4.75V至5.25V，應連接到VDD測試點進行評估板測試。DSA在低至2.5V的直流電壓下也能工作。

放大器射頻輸入接口

Pin 15是ADL5240中放大器的射頻輸入引腳。放大器在輸入端內部匹配至50Ω，因此無需外部組件，僅需一個隔直電容（C1）。

放大器射頻輸出接口

Pin 10是ADL5240中放大器的射頻輸出引腳。放大器在輸出端內部匹配至50Ω，因此無需外部組件，僅需一個隔直電容（C2）。偏置通過此引腳（一個檢波器）提供。

DSA射頻輸入接口

Pin 4是ADL5240中DSA的射頻輸入引腳。DSA的輸入阻抗在整個頻率范圍內接近50Ω，因此無需外部組件，僅需一個隔直電容（C6）。

DSA射頻輸出接口

Pin 21是ADL5240中DSA的射頻輸出引腳。DSA的輸出阻抗在整個頻率范圍內接近50Ω，因此無需外部組件，僅需一個隔直電容（C7）。

DSA SPI接口

ADL5240的DSA可以工作在串行或并行模式。Pin 32（SEL）控制工作模式。選擇串行模式時，將SEL連接到地；選擇并行模式時，將SEL連接到VDD。并行模式下，Pin 25至Pin 30（D6至D1）為數據位，D6為最低有效位（LSB）。并行模式操作時，將Pin 31（D0）連接到地。串行模式下，Pin 29是鎖存使能（LE）引腳，Pin 30是數據（DATA）引腳，Pin 31是時鐘（CLK）引腳。Pin 26、Pin 27和Pin 28在串行模式下未使用，應連接到地。Pin 25（D6）在串行模式操作期間應連接到VDD。為防止噪聲耦合到數字信號上，每條數據線上可使用一個RC濾波器。
