AMC1301-Q1 是一款隔離式精密放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的隔離柵隔開。該隔離柵經認證可提供高達 7070 V PEAK 的增強型隔離，符合 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 標準，并且可支持高達 1 kV RMS 的工作電壓。

數據手冊：*附件：AMC1301-Q1 具有±250mV輸入電壓、3μs延遲的、汽車類、增強隔離式精密放大器技術手冊.pdf

該隔離層可將系統中以不同共模電壓電平運行的各器件隔開，防止高電壓沖擊導致低壓側器件電氣損壞或對操作員造成傷害。

AMC1301-Q1 的輸入經過優化，可直接連接至分流電阻器或其他低電壓電平信號源。具有出色的直流精度和低溫漂，可支持精確的電流控制，適用于車載充電器 (OBC)、直流/直流轉換器、變頻器或其他高壓應用。 AMC1301-Q1 的集成式共模過壓和無高側電源電壓檢測功能可簡化系統級設計和診斷。

AMC1301-Q1 采用寬體 8 引腳 SOIC 封裝，符合面向汽車應用的 AEC-Q100 標準，并支持 –40°C 至 +125°C 的溫度范圍。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 功能安全型
– 有助于進行功能安全系統設計的文檔
? ±250mV 輸入電壓范圍，針對使用分流電阻器測量電流進行了優化
? 固定增益：8.2 V/V
? 低直流誤差：
– 失調電壓誤差：±0.2mV（最大值）
– 溫漂±3μV/°C（最大值）
– 增益誤差：±0.3%（最大值）
– 增益漂移：±50ppm/°C（最大值）
– 非線性度：0.03%（最大值）
? 高側和低側以 3.3V 電壓運行
? 系統級診斷功能
? 安全相關認證：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的
7070VPK 增強型隔離
– 符合 UL1577 標準且長達 1 分鐘的 5000VRMS隔離

引腳功能和配置

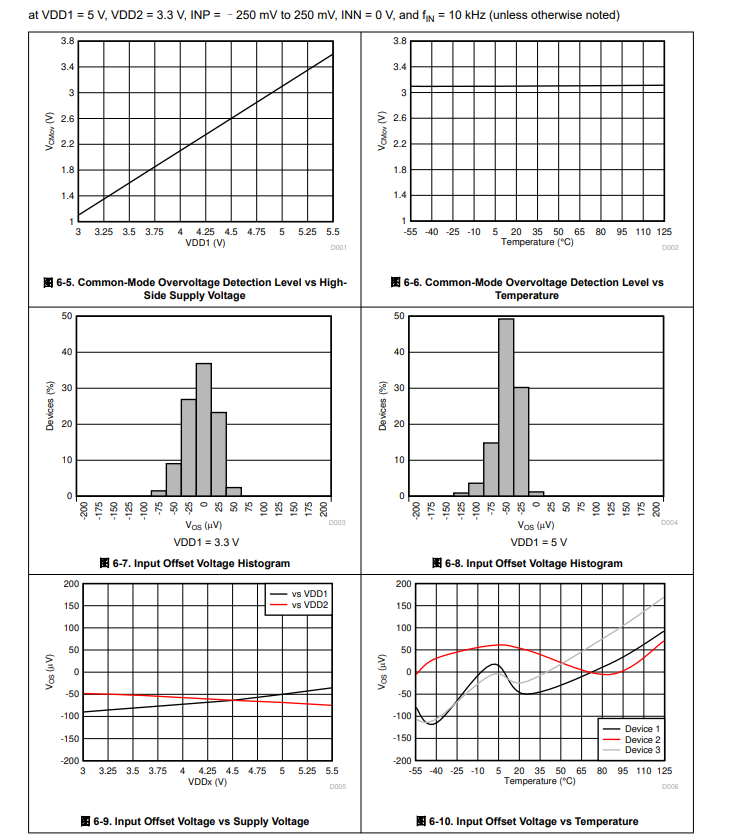

典型特性

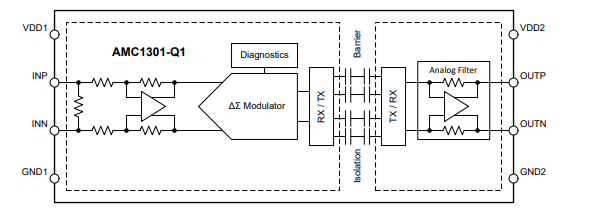

功能方框圖

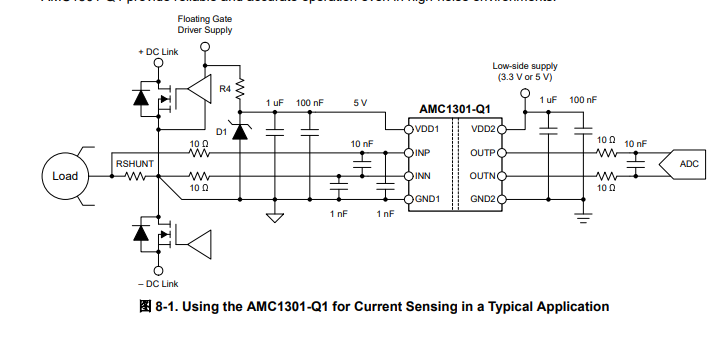

典型應用

應用
? 基于分流的電流感應或基于電阻分壓器的電壓感
應，可用于：
– 牽引逆變器
– 車載充電器 (OBC)
– 直流/直流轉換器
– 電池管理系統 (BMS)
