TPS8267x 器件是一款完整的 600mA 直流/直流降壓電源，適用于 低功耗應用。封裝中包括開關穩壓器、電感器和 輸入/輸出電容器。無需其他組件即可完成設計。

TPS8267x 基于經過優化的高頻同步降壓直流/直流轉換器 適用于電池供電的便攜式應用。MicroSiP? DC/DC 轉換器以 5.5MHz 的穩壓頻率運行 開關頻率并進入省電模式運行時輕負載電流保持 在整個負載電流范圍內具有高效率。
*附件：tps826721.pdf

PFM 模式通過將靜態電流降低至 17μA （典型值） 來延長電池壽命 在輕負載運行期間。對于噪聲敏感型應用，該器件具有 PWM 擴頻功能 功能提供低噪聲的穩壓輸出，以及低輸入噪聲。這些 特性，結合高 PSRR 和 AC 負載調節性能，使該器件適用于 更換線性穩壓器以獲得更好的功率轉換效率。

TPS8267x 采用緊湊（2.3mm × 2.9mm）和扁平 （1.0mm） BGA 封裝 適合通過標準表面貼裝設備進行自動組裝。

特性

• 5.5 MHz 工作頻率時效率為 90%
• 17μA 靜態電流
• 寬 V在范圍：2.3 V 至 4.8 V
• 5.5MHz 穩頻作
• 擴頻、PWM 頻率抖動
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 自動 PFM/PWM 模式切換
• 低紋波輕負載 PFM 模式
• ≥35分貝 V在PSRR （1kHz 至 10kHz）
• 內部軟啟動，120μs 啟動時間
• 集成有源省電排序
  （可選）
• 電流過載和熱關斷
  保護
• 亞 1 mm 高度解決方案
• 總解決方案尺寸 <6.7 mm^2^

參數

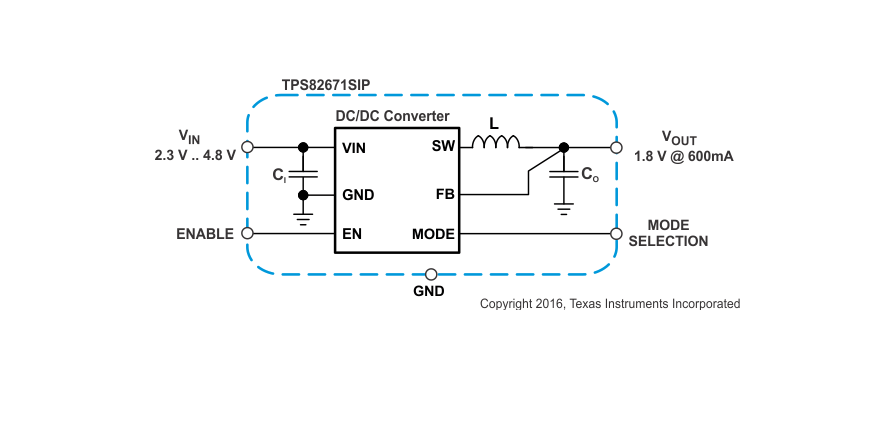

方框圖

1. 產品概述

• ?型號?：TPS826721
• ?類型?：600-mA高效率MicroSiP?降壓轉換器
• ?封裝?：緊湊的2.3mm x 2.9mm BGA封裝
• ?特點?：高效率、低靜態電流、寬輸入電壓范圍、自動PFM/PWM模式切換

2. 主要特性

• ?輸入電壓范圍?：2.3V至4.8V
• ?輸出電壓?：2.1V（固定）
• ?最大輸出電流?：600mA
• ?開關頻率?：5.5MHz（固定）
• ?效率?：高達90%
• ?靜態電流?：17μA（典型值）
• ?保護功能?：過流保護、熱關斷、欠壓鎖定（UVLO）
• ?其他特性?：軟啟動、擴頻PWM、低紋波輕載PFM模式

3. 電氣特性

• ?輸出電壓準確度?：±2%
• ?負載調整率?：-0.00085%/mA（PWM模式）
• ?線性調整率?：0.23%/V
• ?啟動時間?：120μs（典型值）
• ?關機電流?：0.55μA（典型值）
• ?熱關斷溫度?：140°C（典型值）

4. 功能描述

• ?自動PFM/PWM模式切換?：根據負載電流自動在PFM（輕載）和PWM（重載）模式之間切換，以維持整個負載電流范圍內的高效率。
• ?擴頻PWM?：通過擴頻PWM頻率來降低電磁干擾（EMI）。
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流，并保護輸入電壓源。
• ?熱關斷和過流保護?：防止設備在過熱或短路條件下?lián)p壞。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下誤操作。

5. 應用領域

• 手機
• 智能手機
• 相機模塊
• 光學數據模塊
• 可穿戴電子設備
• 數字電視、WLAN、GPS和藍牙?應用
• 點對點（POL）應用

6. 典型應用

• ?設計指南?：提供了典型應用電路圖和設計要求，包括輸入輸出電容的選擇。
• ?性能曲線?：包括效率曲線、輸出電壓與負載電流的關系曲線、以及負載瞬態響應曲線。

7. 布局與熱設計

• ?布局指南?：推薦使用寬銅走線進行功率連接，并在可能的情況下使用GND平面以提高熱性能和降低阻抗。
• ?熱設計?：建議通過改善PCB設計的散熱能力來降低結溫。

8. 文檔與支持

• ?技術文檔?：包括數據手冊、應用報告和相關鏈接。
• ?設計工具?：提供WEBENCH? Power Designer工具，支持自定義設計和電氣仿真。

TPS826721是一款專為需要高效率、小尺寸和低靜態電流的應用設計的降壓轉換器，適用于各種便攜式電池供電設備。
