BGT24LTR11N16用于信號生成和接收的硅鍺雷達MMIC技術手冊
概述
BGT24LTR11N16是用于信號生成和接收的硅鍺雷達MMIC，工作范圍在24.00至24.25 GHz的24.0GHz ISM頻段。它基于 24GHz 基本壓控振蕩器(VCO)。該器件在設計時考慮了多普勒雷達應用——它能夠在沒有任何外部 PLL 的情況下將發射信號保持在 ISM 頻段內——且還可以用于其他類型的雷達，例如，F(xiàn)MCW 或 FSK。該器件采用 0.18 μm SiGe:C 技術制造，截止頻率為 200GHz。采用16 引腳無鉛符合 RoHS 的 TSNP 封裝中。
數據表：*附件：BGT24LTR11N16用于信號生成和接收的硅鍺雷達MMIC技術手冊.pdf
特征描述
- 24GHz 收發器 MMIC
- 完全集成 VCO 的低相位噪聲
- 內置溫度補償電路，用于 VCO 穩定
- 低功率損耗
- 完全采用 ESD 保護器件
- 單端 RF 和 IF 終端
- 200Ghz 雙極 SiGe:C 技術 b7hf200
- 單電源電壓 3.3V
BGT24LTR11N16框圖

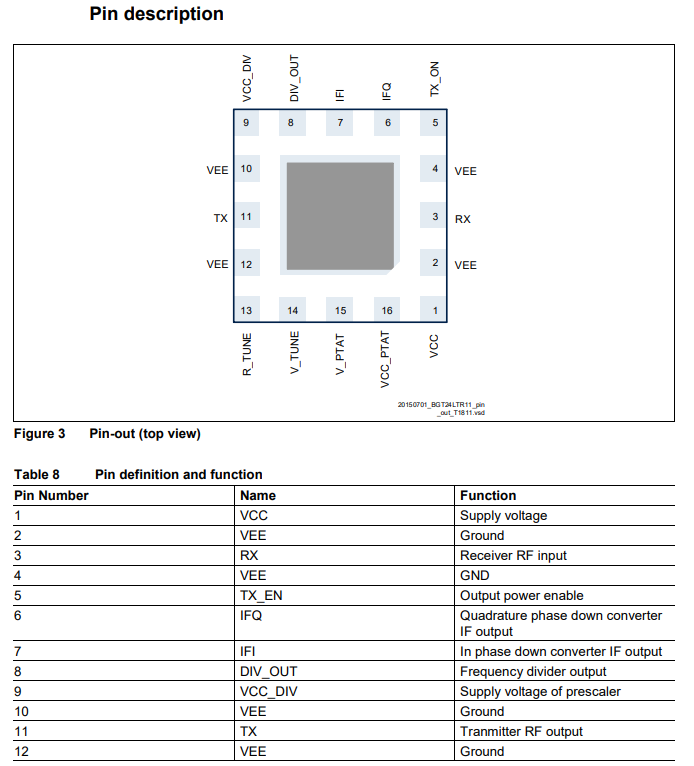

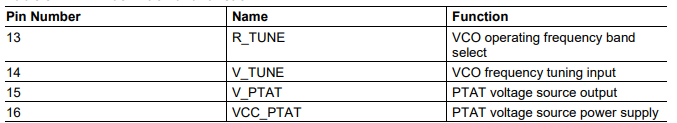

引腳配置描述

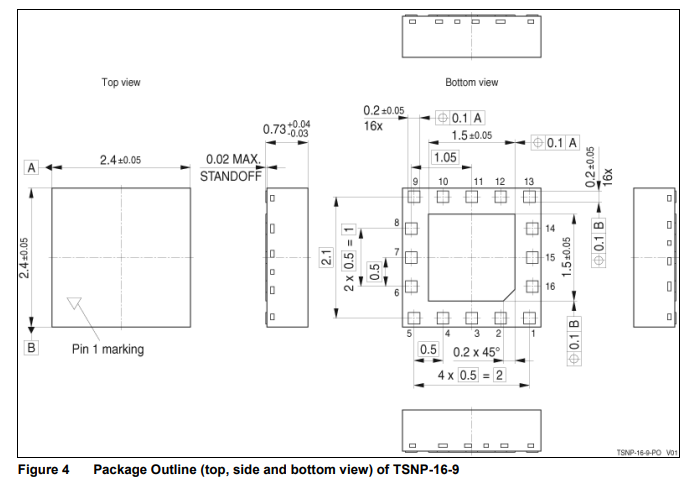

結構尺寸

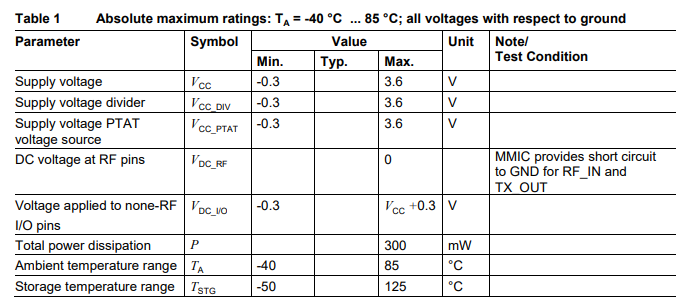

絕對最大額定值
