The LMZ12002EXT SIMPLE SWITCHER 電源模塊是一種易于使用的降壓 DC-DC 解決方案，能夠驅動 到 2A 負載，具有出色的功率轉換效率、線路和負載調節以及輸出 準確性。LMZ12002EXT采用創新封裝，可增強熱性能 并允許手工或機器焊接。
*附件：lmz12002ext.pdf

LMZ12002EXT 可接受 4.5 V 至 20 V 之間的輸入電壓軌，并且可以提供 低至 0.8 V 的可調且高精度輸出電壓。LMZ12002EXT只需要 三個外部電阻器和 4 個外部電容器，以完成電源解決方案。這 LMZ12002EXT 是一種可靠且堅固的設計，具有以下保護功能：熱 關斷， 輸入欠壓鎖定， 輸出過壓保護， 短路保護， 輸出電流限制，并且該器件允許啟動至預偏置輸出。單個電阻器 將開關頻率調整至 1 MHz。

特性

• 結溫范圍 –55°C 至 125°C
• 集成屏蔽式電感器
• 簡單的 PCB 布局
• 利用外部軟
  啟動電容器和精準使能實現靈活的啟動時序控制
• 針對浪涌電流和故障（
  如輸入 UVLO 和輸出短路）提供保護
• 單裸露焊盤和標準引腳布局，便于
  安裝和制造
• FPGA 和 ASIC 的快速瞬態響應
• 低輸出電壓紋波
• 與系列器件引腳對引腳兼容：
  • LMZ14203EXT/2EXT/1EXT（42V 最大 3A
    、2A、1A）
  • LMZ14203/2/1（42V 最大 3A、2A、1A）
  • LMZ12003/2/1（最大 20 V，3 A、2 A、1 A）
• 完全啟用 WEBENCH Power Designer^?^
• 低輻射發射和高輻射
  抗擾度
• 通過振動標準 MIL-STD-883 方法
  2007.2 條件 A JESD22–B103B 條件 1
• 通過跌落標準 MIL-STD-883 方法
  2002.3 條件 B JESD22–B110 條件 B
• 電氣規格
  • 12W 最大總功率輸出
  • 高達 2A 的輸出電流
  • 輸入電壓范圍 4.5 V 至 20 V
  • 輸出電壓范圍 0.8 V 至 6 V
  • 效率高達 92%

參數

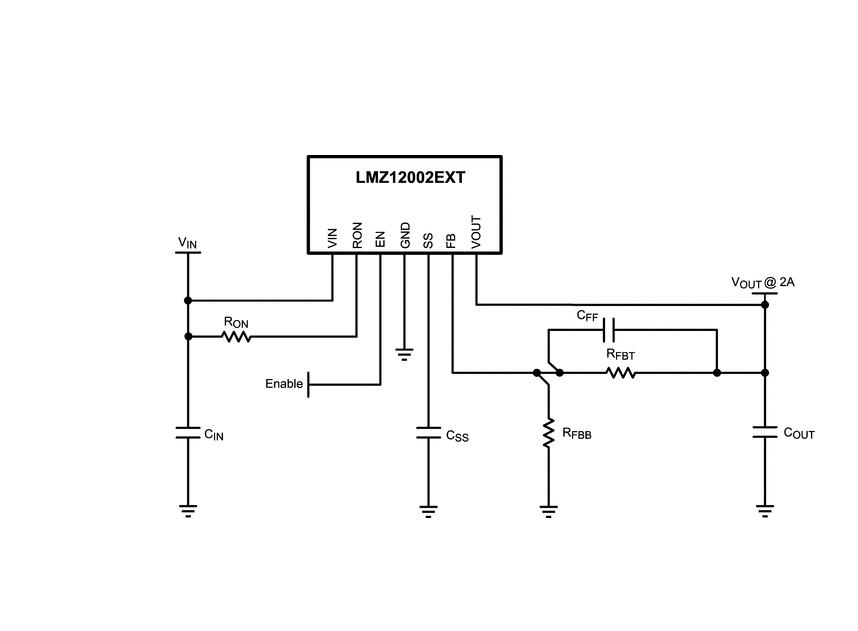

方框圖

1. 產品概述

• ?型號?：LMZ12002EXT
• ?類型?：SIMPLE SWITCHER? DC-DC電源模塊
• ?封裝?：7引腳TO-PMOD NDW
• ?特點?：
  • 輸入電壓范圍：4.5V至20V
  • 輸出電壓范圍：0.8V至6V
  • 輸出電流：最大2A
  • 集成屏蔽電感
  • 效率高達92%
  • 熱關斷保護
  • 可調軟啟動
  • 過壓保護（OVP）
  • 過流保護
  • 預偏置啟動
  • 單面焊盤和標準引腳，易于安裝和制造

2. 主要特性

• ?高效率?：在各種輸入和輸出電壓條件下效率均超過77%
• ?簡單PCB布局?：減少設計時間和復雜度
• ?快速瞬態響應?：適用于FPGA和ASIC等應用
• ?低輸出電壓紋波?：提供穩定的輸出電壓
• ?靈活啟動序列?：支持外部軟啟動
• ?保護功能?：包括熱關斷、輸入欠壓鎖定（UVLO）和輸出短路保護

3. 應用領域

• ?點負載轉換?：從5V和12V輸入軌
• ?時間關鍵項目?
• ?空間受限的高熱要求應用?
• ?需要靈活啟動序列的應用?
• ?FPGA和ASIC的電源供應?

4. 電氣特性

• ?輸入電壓范圍?：4.5V至20V
• ?輸出電壓范圍?：0.8V至6V
• ?輸出電流?：最大2A
• ?開關頻率?：可調整至最高1MHz
• ?效率?：最高可達92%
• ?輸出電壓紋波?：典型值為8mVpp
• ?電流限制?：2.6A至3.65A（典型值）
• ?熱關斷溫度?：165°C（典型值）

5. 熱特性

• ?熱阻?：
  • θJA（4層JEDEC PCB）：19.3°C/W
  • θJA（2層JEDEC PCB）：21.5°C/W
• ?結溫范圍?：-55°C至125°C

6. 封裝與尺寸

• ?封裝類型?：TO-PMOD NDW
• ?尺寸?：10.16mm x 9.85mm
• ?重量?：未提供

7. 設計資源與支持

• ?WEBENCH? Power Designer?：支持快速設計和優化
• ?應用指南?：提供詳細的設計步驟和推薦布局
• ?TI社區資源?：包括在線論壇、應用筆記和技術支持
