概述

ADMV8420是一款單芯片微波集成電路(MMIC)、可調帶通濾波器，具有用戶可選的通帶頻率。3 dB濾波器帶寬約為20%，20 dB濾波器帶寬約為40%。此外，施加一個0 V至15 V的中心頻率控制電壓后，中心頻率(f CENTER )可在11.1 GHz至19.6 GHz范圍內變化。可用通帶轉折頻率(f CORNER )范圍為10 GHz至21.7 GHz。這款可調諧濾波器是開關濾波器組和腔體調諧濾波器的小型替代方案。由于采用單芯片設計，ADMV8420內置極少的顫噪器件并為高級通信應用提供動態可調節解決方案。
數據表：*附件：ADMV8420 10GHz至21.7GHz可調諧帶通濾波器技術手冊.pdf

應用

• 測試與測量設備
• 軍用雷達和電子戰系統
• 小型衛星地面站(VSAT)通信
• 機場掃描儀

特性

ADMV8420ACPZ 特性

• 幅度建立時間：200 ns
• 寬帶抑制：≥20 dB
• 單芯片實現方案
• 符合RoHS標準的24引腳、4 mm × 4 mm、LFCSP封裝

ADMV8420CHIPS 特性

• 幅度建立時間：200 ns
• 寬帶抑制：≥30 dB
• 單芯片實現方案
• 符合RoHS標準的7焊盤、2.550 mm × 1.370 mm × 0.1016 mm CHIP封裝（參見“外形尺寸”部分）

框圖

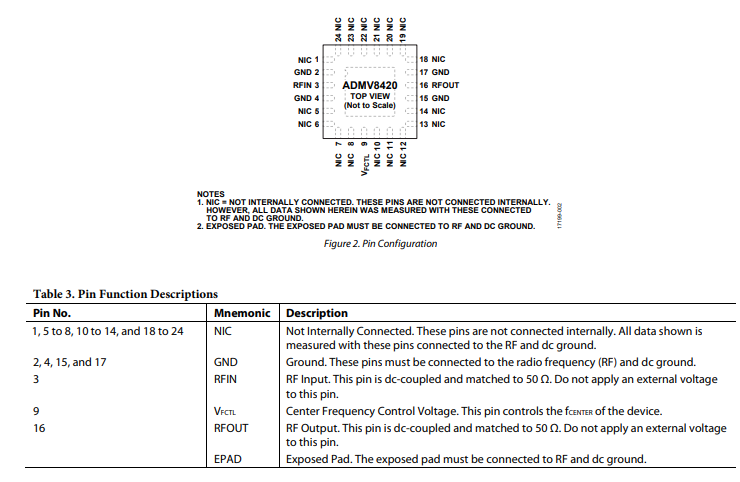

引腳配置描述

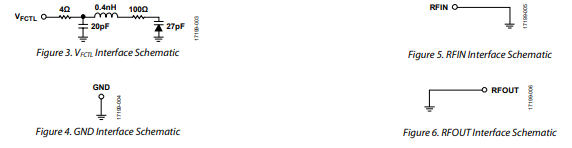

接口示意圖

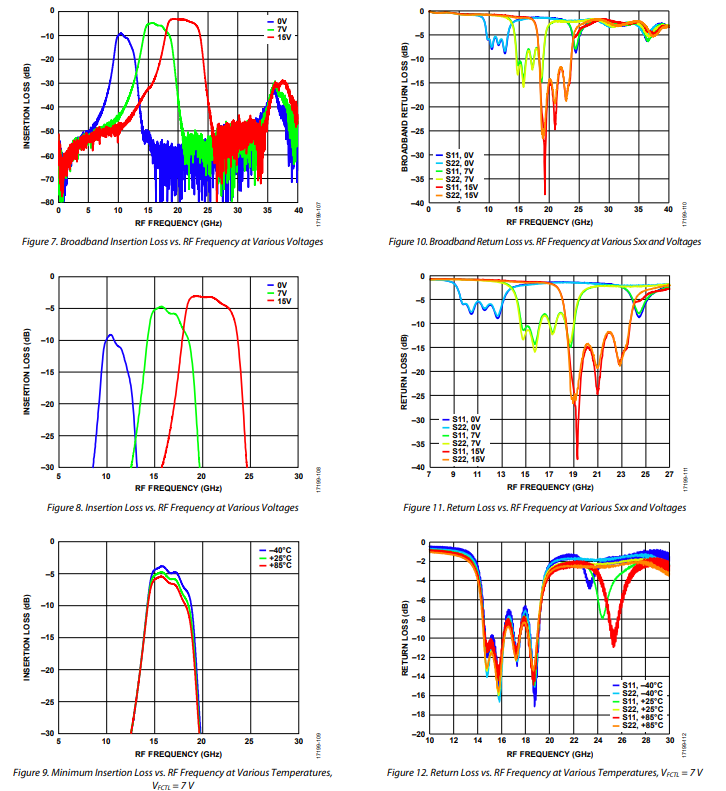

典型性能特征

典型應用電路

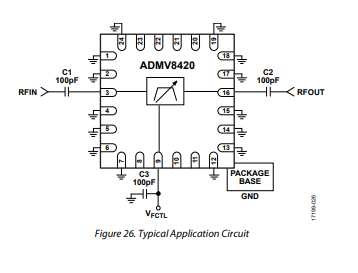

圖26展示了ADMV8420的典型應用電路。RFIN和RF OUT引腳需直流耦合，且不得施加外部電壓。建議在射頻走線上安裝100pF的串聯電容（C1和C2），以防止濾波器與前置級或后置級發生相互作用。

在**V_{FCTL}**控制端口處，圖中所示C3去耦電容的典型值為100pF。不過，C3電容的選擇需依據系統設計標準，如相位噪聲和調諧速度。也就是說，在特定控制電壓下存在基準噪聲特性，該特性可能會轉化為濾波器內的額外相位噪聲。通過電容手段降低控制電壓的基準噪聲，意味著要以犧牲電壓上升時間為代價，而電壓上升時間會影響濾波器的調諧速度。需仔細考量控制電壓的基準噪聲和上升時間性能，以確保滿足系統性能指標。

評估印刷電路板（PCB）

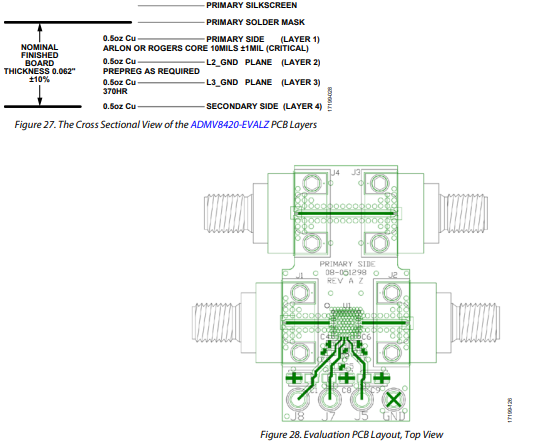

所有射頻走線都布置在第1層（主面）。其余三層為接地層，為射頻傳輸線提供連續的接地平面，如圖27所示。該板的介電材料是羅杰斯4350，具有低損耗性能。第2層的預浸料將伊索拉370HR芯層與銅層連接起來，以實現羅杰斯370HR的高介電常數特性。

此應用中的電路板采用射頻電路設計技術。信號線必須具有50Ω的阻抗。器件的接地引腳和暴露焊盤必須直接連接到接地層（見圖27）。需使用足夠數量的過孔將頂層和底層接地層連接起來。如需評估電路板，可向亞德諾半導體公司（Analog Devices, Inc.）索取，相關圖示見圖28。
