DCH010505、DCH010512 和 DCH010515 器件是微型 1W、3kV 隔離式直流/直流轉換器系列。DCH01 系列采用行業標準的 7 引腳 SIP 封裝，需要最少的外部元件，從而減少了電路板空間。DCH01 系列提供單路和雙路雙路分離電源輸出。
*附件：dch010512d.pdf

使用高度集成的封裝設計，可實現具有高功率密度的高度可靠的產品。高性能和小尺寸使 DCH01 適用于廣泛的應用，包括信號鏈應用和接地回路消除。

特性

• 3kVDC 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC / 42.5 VAC
• UL60950 認證產品
• 行業標準封裝
• JEDEC 7 引腳 SIP 封裝
• 輸入電壓：5 V ±10%
• 輸出電壓：±5 V、±12 V 或 ±15 V
• 支持串聯作以獲得更高的輸出電壓
• 支持并聯運行以獲得更高的輸出功率
• 效率高達 78%

參數

1. 產品概述

• ?型號?：DCH010512D
• ?類型?：1W, 3000V DC隔離，非穩壓DC/DC轉換器模塊
• ?隔離電壓?：3kVDC（操作隔離），連續電壓60VDC/42.5VAC
• ?輸入電壓?：5V ±10%
• ?輸出電壓?：±12V
• ?封裝?：JEDEC 7-pin SIP包裝
• ?效率?：高達75%

2. 主要特性

• ?高隔離電壓?：適用于信號隔離，不適用于安全隔離電路
• ?小型化設計?：采用行業標準封裝，減少外部組件，節省板載空間
• ?多輸出選項?：提供單端和雙端分裂電源輸出
• ?系列與并聯操作?：支持系列連接以獲取更高輸出電壓，支持并聯連接以獲取更高輸出功率
• ?高可靠性?：高度集成封裝設計，適用于信號鏈應用和地回路消除

3. 應用領域

• ?就地電源轉換?
• ?地回路消除?
• ?數據采集?
• ?工業控制與儀表?
• ?測試設備?

4. 電氣規格

• ? 輸出電壓（VOUT） ?：±12V（典型值±12.5V）
• ? 輸出電流（IOUT） ?：±42mA（最大）
• ? 輸出功率（POUT） ?：1W
• ?負載調節?：5%
• ?線性調節?：1%
• ?輸出紋波?：19mV PP（典型值）
• ?開關頻率?：70kHz

5. 絕對最大額定值

• ?輸入電壓?：7V
• ?工作溫度?：-40°C至85°C
• ?存儲溫度?：-55°C至125°C

6. ESD（靜電放電）額定值

• ? 人體模型（HBM） ?：±2000V
• ? 充電器件模型（CDM） ?：±250V

7. 熱特性

• ? 熱阻（θJA） ?：66°C/W
• ? 結到頂部表征參數（ψJT） ?：33°C/W
• ? 結到板表征參數（ψJB） ?：66°C/W

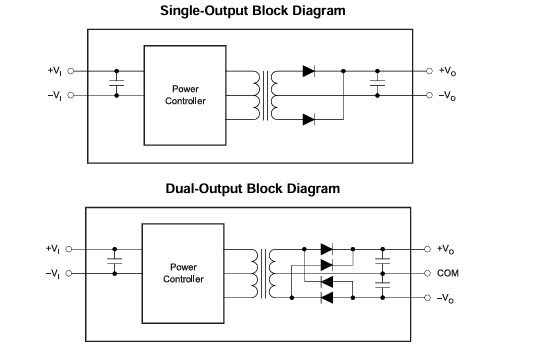

8. 功能框圖

• 提供單端和雙端輸出的功能框圖，顯示輸入、輸出、公共端及隔離屏障。

9. 隔離特性

• ?操作隔離?：僅通過高壓測試驗證隔離屏障功能，不適用于安全隔離系統。
• ?連續電壓?：正常操作時，跨隔離屏障的連續電壓必須小于60VDC。

10. 應用與實施

• ?輸入/輸出濾波器?：推薦添加額外的陶瓷電容以減少輸入反射和輸出紋波或噪聲。
• ?系列與并聯連接?：提供系列和并聯連接的指導，以實現非標準電壓軌和更高輸出功率。
• ?布局指南?：建議的PCB布局，包括輸入和輸出電源及地平面，以及去耦電容的放置。

11. 封裝與訂購信息

• ?封裝類型?：SIP-7（單端和雙端）
• ?樣品與購買?：通過TI網站或聯系TI獲取

以上是DCH010512D DC/DC轉換器模塊的總結，涵蓋了產品概述、主要特性、應用領域、電氣規格、絕對最大額定值、ESD額定值、熱特性、功能框圖、隔離特性、應用與實施以及封裝與訂購信息。
