數據處理卡設計原理圖:721-基于TSI721 (JXW721)的 PCIe轉RapidIO高速數據傳輸卡

hexiaoyan510 ? 來源:hexiaoyan510 ? 作者:hexiaoyan510 ? 2025-04-23 10:35 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

一、產品簡介

TSI721(JXW721)PCIe轉RapidIO高速數據傳輸卡,以 PCIe 擴展 SRIO 光纖接口形式,提供用戶應用 RapidIO 協議進行數據傳輸?shù)慕鉀Q方案。其主要功能包括JXW721芯片基礎電路、可擴展的高速 QSFP+光模塊接口,支持Windows,Linux,麒麟等操作系統的驅動和API函數,板卡支持全國產芯片替代。支持商業級和工業級開發。

二、板卡功能框圖



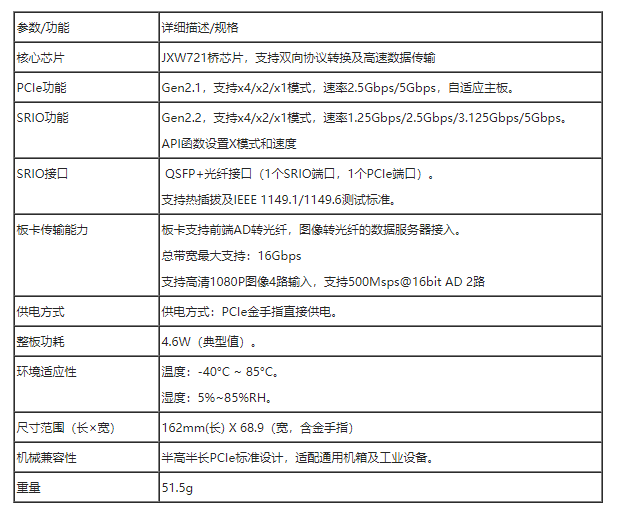

四、適配平臺

TSI721 (JXW721)PCIe轉RapidIO高速數據傳輸卡為轉接橋接板卡,適配不同的主板和操作系統,一般使用商用計算機處理器即可滿足硬件使用需求。

具體系統相關軟硬件環境需求如下:

1.CPU 處理器架構及型號沒有特殊要求,推薦選用龍芯、ARM、x86 架構

2.操作系統推薦使用 Linux,內核版本 3.10.0及以上,發行版本推薦使用:centos7.4/8.2

3.驅動程序推薦使用 JXW721官方驅動

4.驅動安裝環境要求 Linux 系統沒有內置的 RAPIDIO驅動,查看方法如下:

執行如下指令:

grep RAPIDIO /boot/config-$(uname -r)

查看 CONFIG_RAPIDIO 是否已配置:

如果已經配置上,則需要重新定制內核,去掉.config中 CONFIG_RAPIDIO相關配置選項并 重新編譯,使用新編譯出的內核(如果使用推薦的 Linux 發行版本可忽略此步驟)。

軟件硬件適配平臺列表:

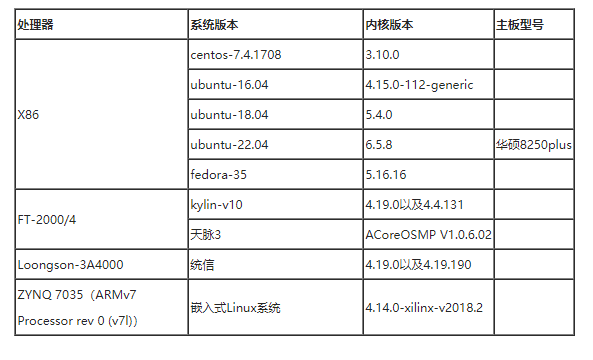

表4.1 SDK軟件測試通過的處理器及系統版本列表(包括但不僅限于此列表)


五、板卡配件

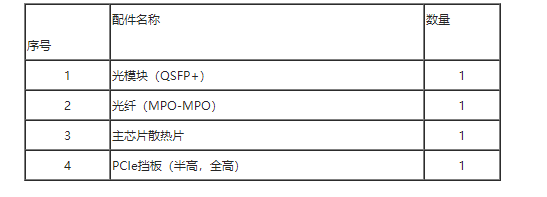

表5.1板卡配件




審核編輯 黃宇
