HMC812ALC4 GaAs MMIC可變電壓衰減器，5-30GHz技術手冊
概述
HMC812ALC4是一款吸收式電壓可變衰減器(VVA)，工作頻率范圍為5 - 30 GHz，非常適合必須利用模擬DC控制信號來控制超過30 dB幅度范圍的RF信號電平。它集成了由兩個模擬電壓Vctrl1和Vctrl2控制的分流型衰減器。衰減器要達到最佳線性度性能，首先第一衰減級的Vctrl1在-5V至0 V范圍內變化，Vctrl2固定為-5V。然后第二衰減級的控制電壓Vctrl2應在-5V至0V范圍內變化，Vctrl1固定為0V。HMC812ALC4采用符合RoHS標準的4x4 mm QFN無引腳陶瓷封裝。
此外，如果Vctrl1和Vctrl2引腳連接在一起，僅需稍微降低輸入IP3性能便可實現全模擬衰減范圍。具體應用包括微波、點對點和VSAT無線電中的AGC電路和多增益級溫度補償。
數據表：*附件：HMC812ALC4 GaAs MMIC可變電壓衰減器，5-30GHz技術手冊.pdf
應用
特性
- 寬帶寬： 5 - 30 GHz
- 出色的線性度： +28 dBm輸入IP3
- 高功耗處理： +25 dBm輸入P1dB
- 寬衰減范圍： 30 dB
- 24引腳4x4 mm SMT陶瓷封裝： 16mm2

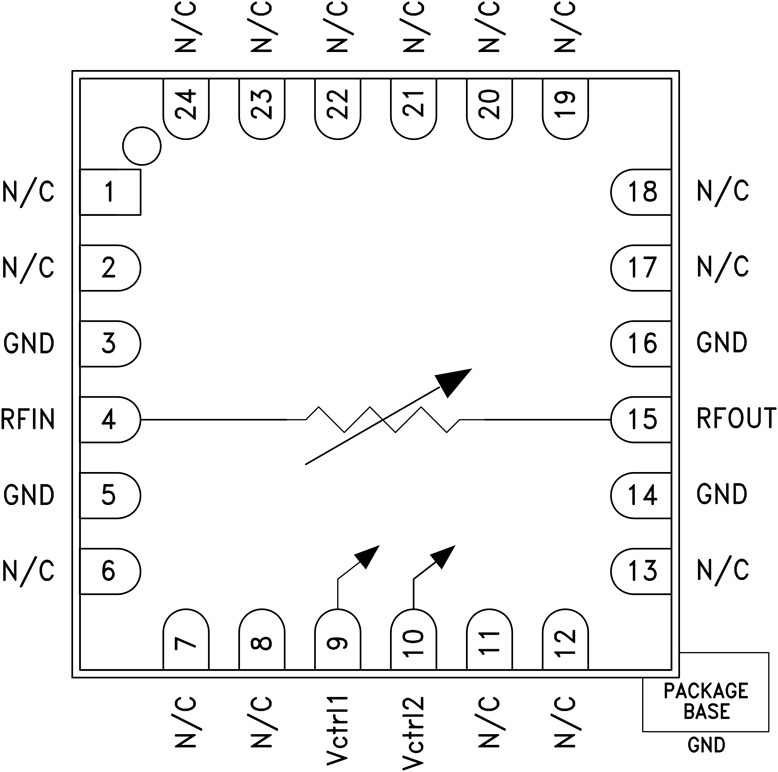

框圖

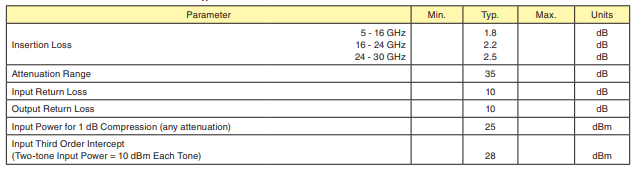

電氣規格

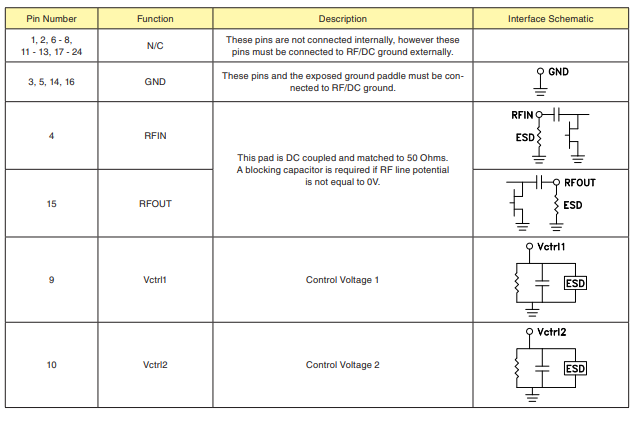

引腳描述
應用電路
