引言：

在現代通信網絡中，精確的時間同步是確保系統高效運行的關鍵。1588v2協議，也稱為精確時間協議（PTP），正是為此而生。本文將深入解析1588v2協議的工作原理，并通過實際測試用例展示其在實際應用中的表現。

1588v2協議概述

1588v2協議是一種用于在網絡中實現高精度時間同步的協議。它通過在網絡中時間戳信息的精確傳遞與動態補償機制，使得各個節點能夠調整本地時鐘，實現微秒級甚至納秒級的時間同步。該協議廣泛應用于電信、電力、工業自動化等領域。

1588v2是如何進行時鐘同步的

1588v2協議主要分為兩大部分來實現時鐘同步功能：

1. 建立同步體系 ：協議使用最佳主時鐘算法BMCA，通過選取主時鐘，建立主從拓?fù)潢P(guān)系，進而在整個PTP 網絡中建立起同步體系。
2. 同步本地時鐘 ：協議使用本地時鐘同步算法LCS，通過PTP數據報文在網絡主從節點之間的交換，計算各從節點本地時鐘與主時鐘間的時間偏差，調整本地時鐘，使之與主時鐘同步。

1588v2協議定義了E2E和P2P時間同步機制以及one-step和two-step時間同步模式，本文以E2E同步機制以及one-step模式為例向各位解析1588v2協議時間同步過程，具體同步過程如下：

① Master在t1時刻發送Sync報文，并將t1時間戳攜帶在Sync報文中；

② Slave在t2時刻接收到Sync報文，在本地產生t2時間戳，并從報文中提取t1時間戳；

③ Slave在t3時刻發送Delay_Req報文，并在本地產生t3時間戳；

④Master在t4時刻接收到Delay_Req報文，并在本地產生t4時間戳，然后將t4時間戳攜帶在Delay_Resp報文中，回傳給Slave；

⑤ Slave接收到Delay_Resp報文，從報文中提取t4時間戳。最后Slave節點得到了一組時間戳（t1，t2，t3，t4）。

假設Master到Slave的發送鏈路延遲是Tms，Slave到Master的發送鏈路延遲是Tsm，Slave和Master之間的時間偏差為Offset， 則：

t2 - t1 = Tms + Offset

t4 - t3 = Tsm - Offset

結合上面兩組方程，得到：

(t2 - t1) - (t4 - t3) = (Tms + Offset) - (Tsm - Offset)

經過移項推導得到：

Offset = [(t2 - t1) - (t4 - t3) - (Tms - Tsm)] / 2

如果Master和Slave之間的收發鏈路延遲對稱，那么Tms=Tsm，即Tms-Tsm=0。將Tms-Tsm=0代入上面的公式，得到：

Offset = [(t2 - t1) - (t4 - t3)] / 2

這樣Slave就可以根據t1，t2，t3，t4四個時間戳計算出自己和Master之間的時間偏差Offset，再對本地時間進行偏差調整，就實現了Slave與Master的時間同步。

測試用例

為了驗證1588v2協議在實際應用中的性能，我們?cè)O(shè)計了一個簡單的測試用例。

設備： 一臺支持1588v2協議的交換機，一臺信而泰1588v2測試儀表。

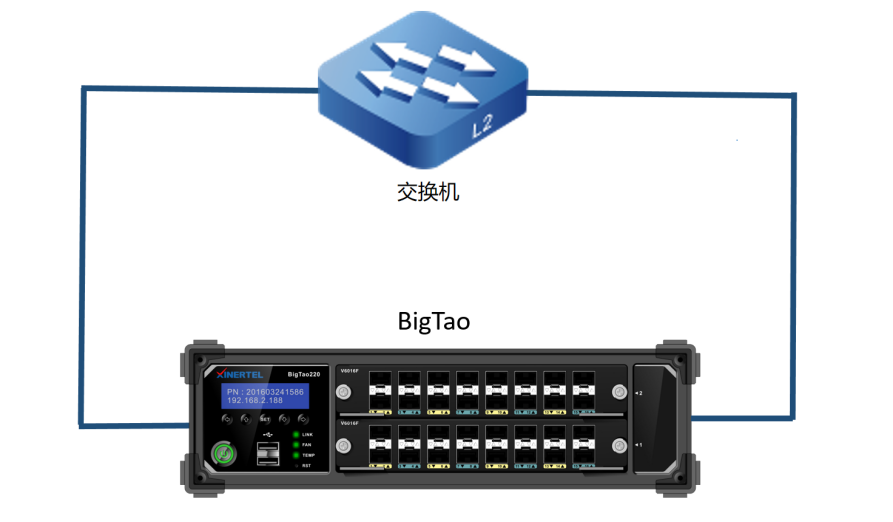

網絡拓?fù)洌?/strong> 交換機兩個口與信而泰1588v2測試儀相連。

測試步驟如下：

1.交換機配置1588v2協議，配置為E2E機制和one-step模式，然后啟動1588協議；

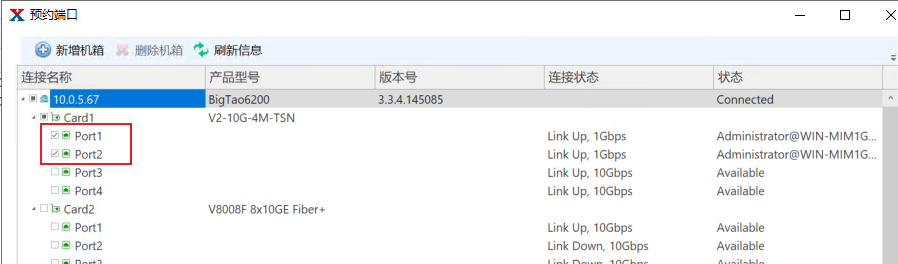

2.儀表根據網絡拓?fù)鋱D預約對應的端口，使端口上線；

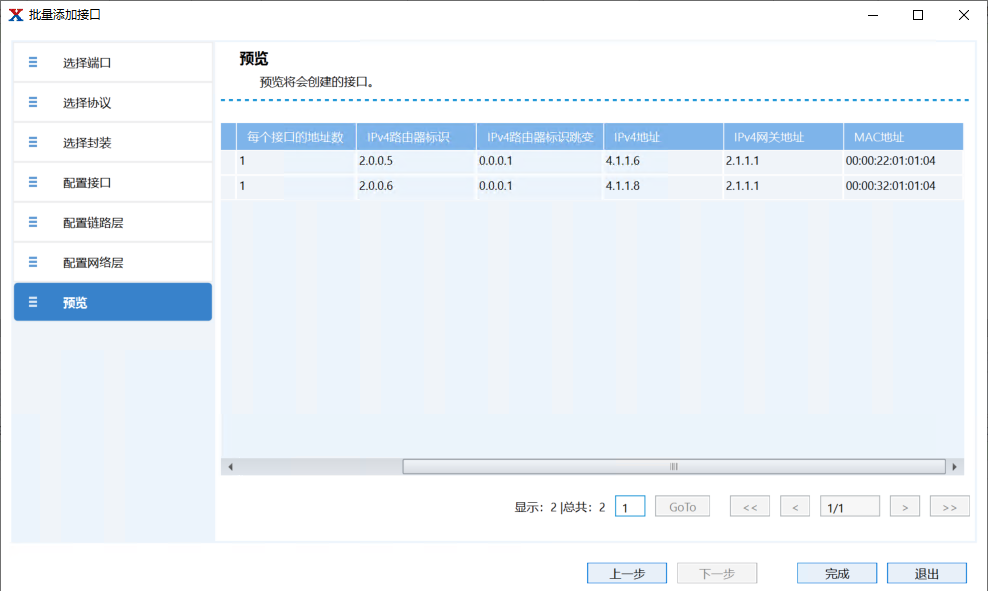

3.添加用于運行1588協議的接口，兩個物理端口分別對應兩個邏輯接口；

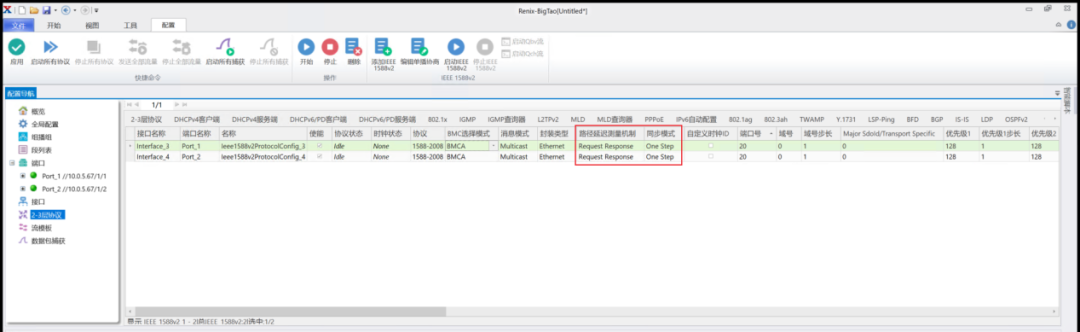

4.添加1588協議，并綁定對應的接口。路徑延遲測量機制選擇“Request Response”，同步模式選擇“One Step”，配置與1588交換機對應；

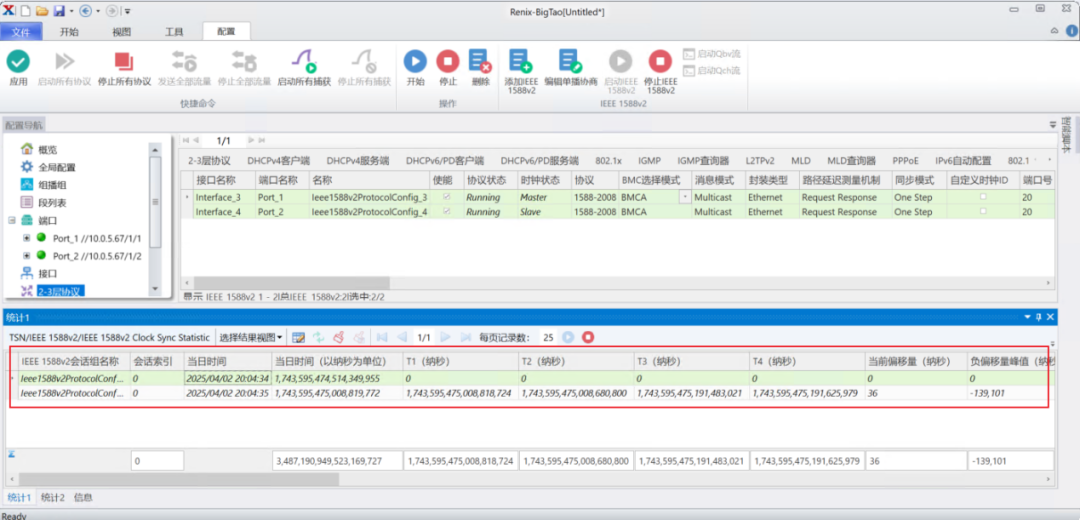

5.啟動儀表1588協議，切換到1588協議統計界面，記錄從時鐘與主時鐘的時間偏差。

信而泰IEEE 1588v2解決方案

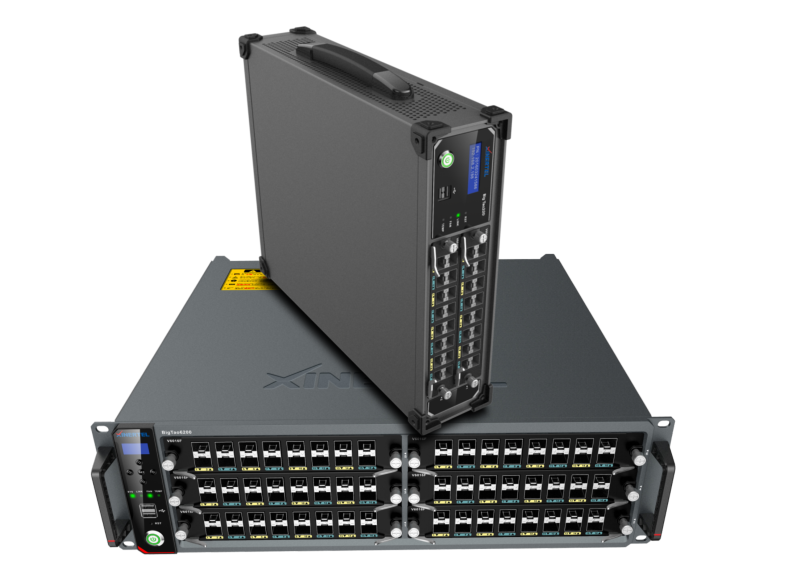

1. BigTao-V機箱

BigTao-V（BigTao220/BigTao6200）系列機箱搭配1588/TSN測試板卡，可以滿足多種場景測試：

• 移動IP承載網設備1588時間同步性能測試
• PON網設備1588時間同步性能測試
• 以太網交換機1588時間同步性能測試
• 智能電網設備1588時間同步性能測試
• 工業自動化設備1588時間同步性能測試
• 軌道交通設備1588時間同步性能測試

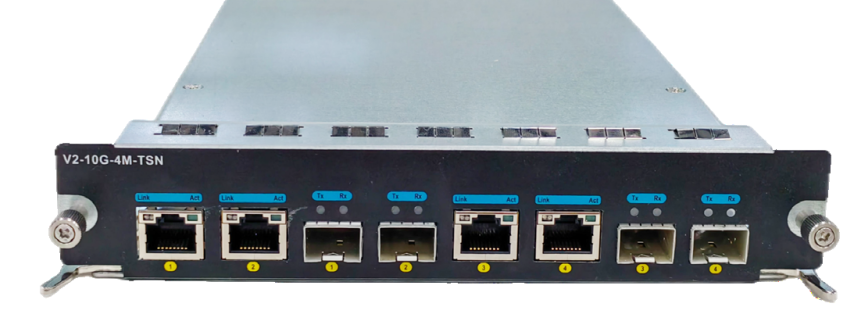

2. 1588/TSN 千兆測試板卡V2-1G-8M-TSN

• 支持8個1000M/100M/10M RJ45電接口
• 支持8個1G SFP光接口

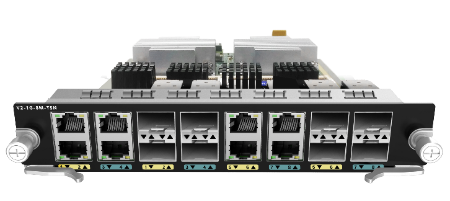

3. 1588/TSN 萬兆測試板卡V2-10G-4M-TSN

• 支持4個10G/5G/2.5G/1G/100M RJ45電接口
• 支持4個1G/10G SFP+光接口
