01

·晶體的負載電容和頻率的誤差·

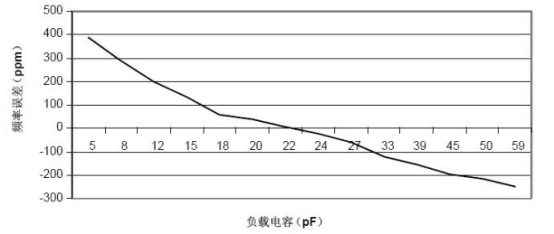

由上圖可以看出，石英晶體的負載電容和諧振頻率之間的關系不是線性的

負載電容變小時，頻率偏差量增加；

負載電容變大時，頻率偏差量減小。

因此，如果在晶振選型時選擇的為較小負載電容的晶振，如負載電容CL=6pF，就意味著電容的變化（如電路板雜散電容）對晶振頻率的影響會較大。相對而言，如負載電容CL=8pF就會好很多。

02

·晶體10PF和12PF可以替換嗎·

不建議替換。

建議負載電容CL等值替換，因為如果負載電容CL選值錯誤，可能導致無源晶振輸出頻率精度超差或波形幅值超差。

晶體諧振器需要匹配外部諧振電路才可以輸出信號，自身無法振蕩。在選擇晶體的負載電容時，我們要權衡能量損耗和頻率的穩定性。同一封裝尺寸的晶體，負載越小，能耗越低。電容的大小影響無源晶振的起振時間、頻率穩定度等。

華昕電子擁有20年經驗FAE，可以免費提供技術支持，完美匹配晶振電路，讓您的振蕩電路運行更順暢。

03

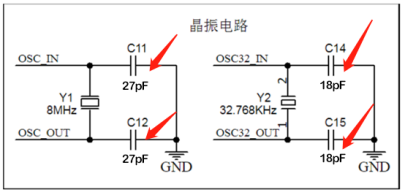

·晶振匹配電容的大小有沒有區別·

有很大區別。

1、與晶振匹配的外接電容過大，會造成晶振實際輸出頻率偏負向（系統時鐘變慢）、起振慢或者停振。

2、與晶振匹配的外接電容過小，會造成晶振實際輸出頻率偏正向（系統時鐘變快）。

總之，晶振的外接電容既然叫“匹配電容”，就是既不能大，也不能小，而是最佳。這與我們要求自己的手表走時精準是一個道理（即：時間太快也不行，太慢也不行）。
