在各類琳瑯滿目的電氣設備和電子產品背后，隱藏著一位默默守護安全的 “幕后英雄”—— 球壓試驗裝置。這個名字或許對很多人來說有些陌生，它既沒有消費級電子產品那般高的曝光度，也不似大型工業機械那樣引人注目，但在電氣安全領域，它卻發揮著不可替代的關鍵作用 。

一、何謂球壓試驗裝置

球壓試驗裝置，簡單來說，是一種用于評估材料在高溫和壓力共同作用下抗形變能力的專業設備 。其核心測試原理基于一個看似簡單卻極為精妙的設計：將一個規定直徑（通常為 5mm）的鋼球，在特定壓力（一般為 20N±0.2N ）下，壓在被測試材料表面，并將整個裝置置于設定高溫的烘箱中保持一段時間（常見為 60 分鐘） 。測試結束后，通過測量材料表面留下的壓痕直徑，來判斷材料在高溫下的性能表現。?
以常見的電氣產品外殼材料為例，如果在球壓測試中，材料表面壓痕直徑超過標準規定（如 2mm），那就意味著該材料在高溫環境下的抗形變能力不足。在實際使用中，當電氣產品因長時間使用或故障等原因產生熱量時，這種材料制成的外殼就可能會發生變形，進而無法有效保護內部的電氣元件，增加了觸電、短路等安全風險。 球壓試驗裝置通過模擬這種極端但可能發生的情況，為電氣產品的安全性提供了重要的評估依據，是保障電氣產品質量和使用者安全不可或缺的檢測工具。

二、工作原理

球壓試驗裝置的工作原理，看似簡單，實則蘊含著深厚的科學道理，就像一個嚴謹?shù)目茖W(xué)實驗，每一個步驟都經過精心設計 。它主要基于材料在高溫和壓力作用下的形變特性來進行測試。?

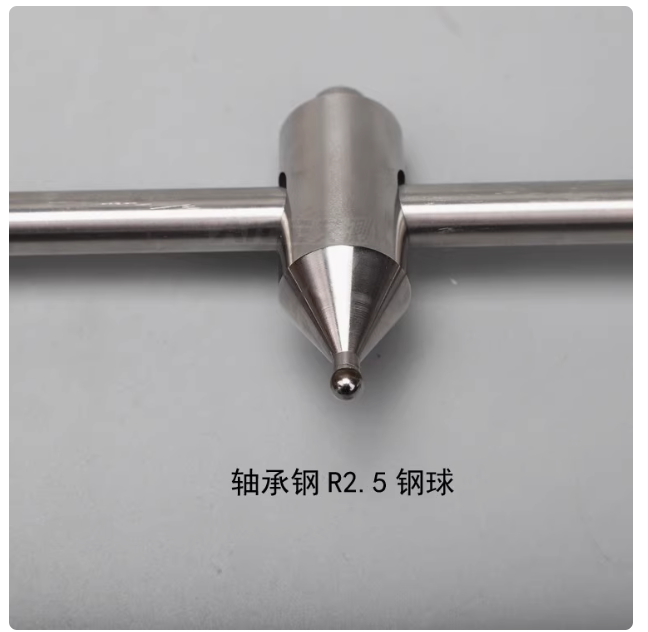

在測試時，直徑 5mm 的鋼球就如同一個 “壓力使者”，承載著 20N±0.2N 的壓力，垂直作用在被測試材料的表面 。這個壓力數值可不是隨意設定的，它是經過大量實驗和研究得出的，能夠模擬電氣產品在實際使用中可能承受的壓力情況。 同時，整個測試裝置會被放入高溫烘箱中，烘箱的溫度也會根據不同的測試標準和材料特性進行精確設定 ，常見的溫度有 125℃、150℃等 。在這樣高溫的環境下，材料會發生一系列物理變化。?
隨著溫度升高，材料內部的分子運動加劇，原本緊密排列的分子結構開始變得松散 。而鋼球施加的壓力，就像是一個 “考驗者”，進一步挑戰材料的結構穩定性 。如果材料的耐熱性能良好，分子間的結合力能夠抵抗高溫和壓力的雙重作用，那么材料表面只會留下一個較小的壓痕；相反，如果材料的耐熱性能不佳，分子結構在高溫和壓力下迅速瓦解，材料就會發生較大的形變，壓痕直徑也會相應增大 。?
測試結束后，通過高精度的測量工具（如顯微鏡、激光測量?jī)x等 ），測量材料表面壓痕的直徑 。這個壓痕直徑就是判斷材料耐熱變形能力的關鍵指標 。比如，在許多電氣安全標準中規定，如果壓痕直徑不超過 2mm，則認為該材料在相應高溫和壓力條件下的耐熱變形能力符合要求，用這種材料制成的電氣產品外殼等部件在正常使用和可能出現的高溫情況下，能夠保持結構穩定，有效保護內部電氣元件 ；反之，如果壓痕直徑超過 2mm，就說明材料存在安全隱患，需要進一步改進或更換 。 這種通過模擬實際工況，以量化指標來評估材料性能的方式，使得球壓測試儀成為電氣安全檢測中不可或缺的工具 。

三、應用領域

球壓試驗裝置的應用領域極為廣泛，幾乎涵蓋了所有與電氣安全相關的行業 。?
在照明設備行業，從常見的 LED 燈泡到復雜的舞臺燈光設備，其外殼和內部絕緣部件都需要通過球壓測試 。以 LED 燈泡為例，當燈泡長時間點亮?xí)r，內部的 LED 芯片會產生大量熱量，如果外殼材料的耐熱變形性能不佳，在高溫和內部壓力作用下，外殼可能會變形甚至破裂，不僅影響燈泡的正常使用，還可能引發漏電等安全事故 。通過球壓測試儀對燈泡外殼材料進行測試，能夠確保在實際使用中，外殼能夠承受高溫，保障使用者的安全 。?
低壓電器領域也是球壓測試儀的重要應用場景 。像我們?nèi)粘Ｉ钪惺褂玫牟遄?、開關等，這些看似簡單的低壓電器，其內部的塑料部件起著關鍵的絕緣和支撐作用 。在插座使用過程中，當插拔插頭時，插座內部的塑料部件會受到一定的壓力，同時如果電流過大，還會產生熱量 。球壓測試儀能夠模擬這種高溫和壓力的雙重作用，檢測塑料部件在這種情況下的性能 。如果插座的塑料外殼在球壓測試中不合格，在實際使用中就可能因?yàn)檫^熱而變形，導致插頭接觸不良，甚至引發火災 。?
在家用電器行業，無論是冰箱、洗衣機等大型家電，還是吹風機、電熨斗等小型家電，球壓測試儀都發揮著不可或缺的作用 。以電熨斗為例，其在工作時溫度可高達數百度，手柄等部位的塑料材料必須具備良好的耐熱變形能力 。通過球壓測試，可以篩選出合適的材料，確保電熨斗在高溫工作狀態下，手柄等部件不會因?yàn)槭軣岫冃?，保證使用者能夠安全、舒適地操作 。?
除了電工電子產品，絕緣材料和工程塑料行業也高度依賴球壓測試儀 。絕緣材料用于隔離電氣設備中的帶電部分，防止觸電事故發生，其耐熱性能至關重要 。而工程塑料在現代工業中應用廣泛，許多電氣產品的外殼、內部結構件都由工程塑料制成 。球壓測試儀能夠幫助這些行業的企業評估材料的質量，確保生產出的材料符合電氣安全標準 ，為下游電氣產品制造商提供可靠的原材料 。 例如，一些高端電子設備對內部絕緣材料的要求極高，通過球壓測試儀的嚴格測試，能夠保證這些絕緣材料在復雜的電氣環境和高溫條件下，始終保持良好的絕緣性能和結構穩定性 。

四、操作步驟全解析?
了解了球壓試驗裝置的原理和應用后，接下來我們一起深入探究其操作步驟，看看這個 “安全衛士” 是如何工作的。?
（一）準備工作

在正式開始測試前，準備工作至關重要，就像一場戰役前的籌備，每一個細節都關乎成敗。首先，要對球壓測試儀進行全面檢查 ，確保設備處于正常工作狀態。檢查壓力球是否有銹蝕、磨損等情況 ，因?yàn)槟呐率俏⑿〉蔫Υ?，都可能影響測試結果的準確性 。比如，如果壓力球表面有磨損，在施加壓力時，壓力分布就會不均勻，導致壓痕異常，從而誤判材料性能 。同時，要確認砝碼重量是否符合標準要求（通常為 20N±0.2N ），砝碼的精準度直接關系到施加壓力的準確性 。?
對于樣品，要精心準備 。將待測材料切割成標準尺寸，常見的是邊長 10mm 的方塊或直徑 10mm 的圓片 ，這樣的尺寸既能保證測試的代表性，又便于操作 。切割時要注意，樣品表面需平整、無劃痕 ，因?yàn)閯澓刍虿黄秸谋砻鏁?huì)影響壓力的均勻分布 。就好比在一塊凹凸不平的地面上放置重物，重物對地面的壓力肯定是不均勻的 。可以用砂紙輕輕打磨樣品表面，去除可能存在的油污、灰塵等雜質 ，然后用清潔劑清洗干凈，并用干凈的布擦干 ，確保樣品表面清潔干燥 ，為后續測試創造良好條件 。?
此外，根據測試標準（如 IEC 60695 - 10 - 2 ）設定烘箱溫度 ，常見的測試溫度有 125℃、150℃等 ，并提前預熱烘箱至目標溫度 。預熱的目的是讓烘箱內部達到穩定的溫度環境 ，避免在測試過程中溫度波動對結果產生干擾 。?
（二）安裝樣品

將準備好的樣品平穩放置在試驗裝置的支撐臺上 ，這一步就像搭建房屋時放置基石，要確保樣品放置穩固，測試區域無遮擋 。然后，將壓力球垂直對準樣品中心位置 ，這一點至關重要 。如果壓力球偏移，施加的壓力就不能均勻作用在樣品上 ，可能會導致壓痕不規則 ，無法準確判斷材料的性能 ?？梢韵胂笠幌?，射箭時如果沒有瞄準靶心，就無法準確評估射箭的水平 。在放置壓力球時，動作要輕緩，避免因碰撞等原因?qū)悠坊蛟O(shè)備造成損傷 。?
（三）加載壓力

緩慢加載砝碼或通過機械裝置施加標準壓力（一般為 20N ） ，這個過程要平穩進行 ，就像給氣球慢慢充氣，不能太急 。壓力施加過快，可能會使樣品瞬間受力過大，導致測試結果異常 。當壓力施加到位后，保持壓力球與樣品接觸 ，并啟動計時器 ，記錄壓力作用時間 ，通常為 60 分鐘 。在這 60 分鐘里，壓力球就像一個忠實的 “監督者”，持續考驗著樣品在壓力下的承受能力 。?
（四）高溫環境測試

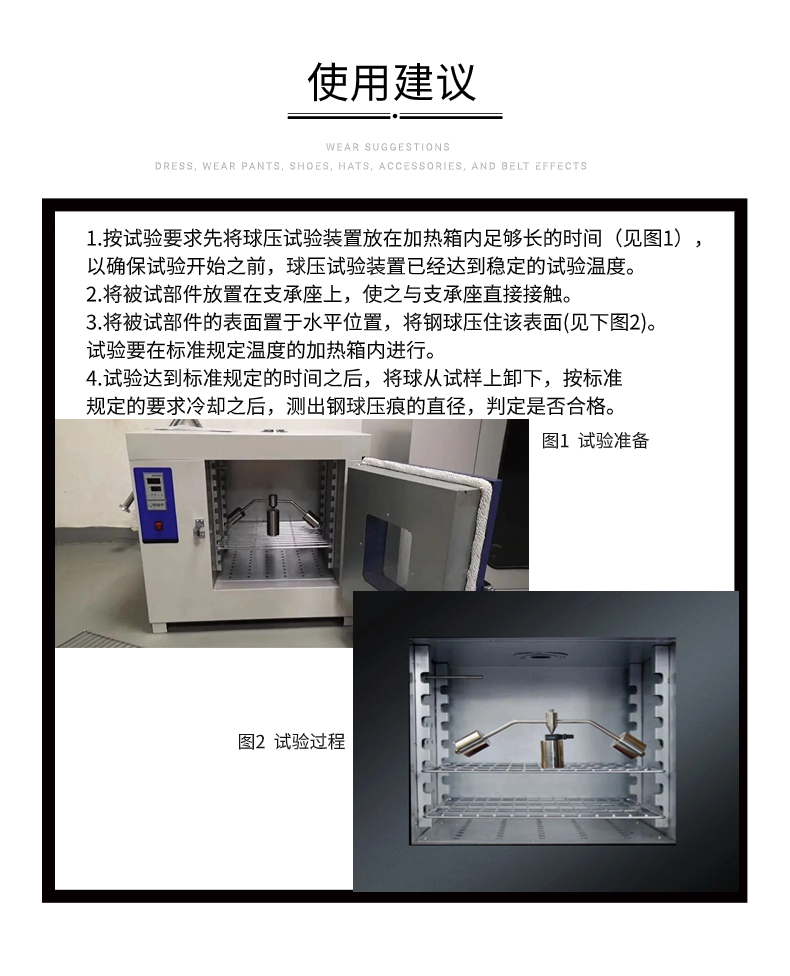

當壓力加載完成并開始計時后，將整個裝置（含樣品、壓力球及砝碼）小心放入預熱好的烘箱中 。此時，烘箱就像一個高溫熔爐，模擬著電氣產品在實際使用中可能遇到的高溫環境 。在測試過程中，要盡量避免打開烘箱 ，因?yàn)槊恳淮伍_門都會引起烘箱內溫度的波動 ，這種波動可能會干擾測試結果 。就像在烹飪時，如果頻繁打開烤箱門，食物就可能受熱不均勻，影響口感 。要確保烘箱內溫度恒定，嚴格按照設定的溫度進行測試 ，讓樣品在穩定的高溫和壓力雙重作用下接受考驗 。?
（五）取出并測量壓痕

測試時間結束后，關閉烘箱電源 ，戴上隔熱手套取出裝置 ，這是為了防止?fàn)C傷，畢竟烘箱內溫度很高 。將取出的裝置放在室溫環境中冷卻至室溫 ，然后用顯微鏡或激光測量?jī)x測量樣品表面的壓痕直徑 ，測量精度要精確到 0.01mm 。顯微鏡或激光測量?jī)x就像一雙 “火眼金睛”，能夠精準地捕捉壓痕的尺寸 。在測量時，要仔細找準壓痕的最長和最短直徑處進行測量 ，并取其平均值作為壓痕直徑的測量結果 。這個平均值就是判斷材料是否合格的關鍵數據 。?
（六）記錄數據

最后，要詳細記錄測試溫度、壓力、時間、壓痕尺寸及樣品狀態等信息 。這些數據就像一份珍貴的檔案，記錄著整個測試過程 。詳實的數據記錄不僅有助于后續對材料性能的分析和評估 ，還能為產品改進、質量控制等提供重要依據 。比如，如果發現某一批次材料的壓痕直徑普遍偏大，就可以據此深入研究，查找原因，是材料本身的問題，還是生產工藝的缺陷，從而采取相應的改進措施 。
