THS4551 全差分放大器可在單端源與差分輸出之間提供一個簡單的接口，從而滿足各類高精度模數轉換器 (ADC) 的需求。此器件兼具優異的直流精度、低噪聲以及穩健的容性負載驅動能力，非常適用于具有高精度要求的數據采集系統；同時在放大器與 ADC 協同作用下，可獲得出色的信噪比 (SNR) 與無雜散動態范圍 (SFDR)。

數據手冊：*附件：THS4551 低噪聲、精密、150MHz、全差分放大器技術手冊.pdf

THS4551 具有所需的負電源軌輸入，可用于將直流耦合、以接地為中心的源信號連接到單電源差分輸入 ADC。該器件具有超低直流誤差和漂移，能夠滿足新興的 16 至 20 位逐次逼近寄存器 (SAR) 輸入要求。在 0.7V 至 3.0V 以上的 ADC 共模輸入要求下，寬范圍輸出共模控制支持 ADC 在 1.8V 至 5V 電源下運行。

THS4551 器件可在 –40°C 至 +125°C 的寬溫度范圍內額定運行，并且提供 8 引腳超薄小外形尺寸 (VSSOP) 封裝、16 引腳超薄四方扁平無引線 (VQFN) 封裝以及 10 引腳超薄四方扁平無引線 (WQFN) 封裝。

特性
? 帶寬：150MHz (G = 1V/V)
? 差分輸出壓擺率：220V/μs
? 增益帶寬積：135MHz
? 負軌輸入 (NRI)，軌到軌輸出 (RRO)
? 寬輸出共模控制范圍
? 單電源工作電壓范圍：2.7V 至 5.4V
? 修整后的電源電流：在 5 V 時為 1.37 mA
? 25°C 輸入失調電壓：±175μV（最大值）
? 輸入失調電壓漂移：±1.8μV/°C（最大值）
? 差分輸入電壓噪聲：3.3nV/√Hz
? HD2：-128dBc（2VPP、100kHz 時）
? HD3：-139dBc（2VPP、100kHz 時）
? 短于 50ns 的穩定時間：4V 階躍，容限為 0.01%
? 18 位穩定時間：4V 階躍，小于 500ns

引腳功能和配置

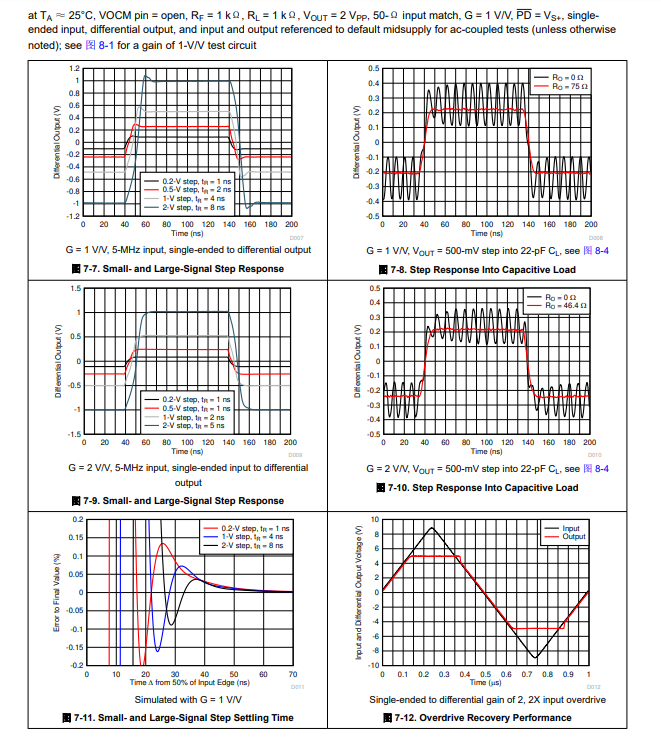

典型特性

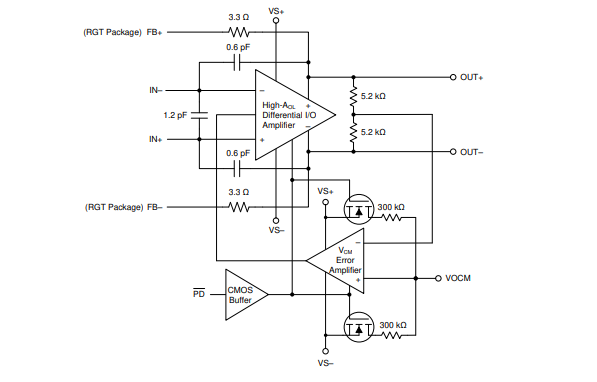

功能方框圖

應用
? 24 位 Δ-Σ 模數轉換器 (ADC) 驅動器
? 16 位至 20 位差分高速逐次逼近寄存器 (SAR) 驅動器
? 差分有源濾波器
? 差分互阻抗放大器
? 引腳兼容性升級至 THS4521（僅限 VSSOP-8）
