OPA2626 運算放大器是一款 16 位和 18 位、高精度逐次逼近寄存器 (SAR) 型模數轉換器 (ADC) 驅動器，具有低總諧波失真 (THD) 和低噪聲。該運算放大器在額定工作條件下的 16 位穩定時間為 280ns，可提供真正的 16 位有效位數 (ENOB)。該器件具有高直流精度（失調電壓僅為 100μV）、120MHz 的寬增益帶寬積以及 2.5nV/√Hz 的低寬帶噪聲，并且經優化可驅動 應用 中的高吞吐量、高分辨率的 SAR ADC。

數據手冊：*附件：OPA2626 高帶寬、高精度、低THD+N、16位和18 位ADC驅動器技術手冊.pdf

OPA2626 采用 8 引腳 VSSOP 封裝，額定工作溫度范圍為 –40°C 至 +125°C。

特性
? 出色的動態性能：
– 低失真：100kHz 時，HD2 為 –122dBc，
HD3 為 –140dBc
– 增益帶寬 (G = 100)：120MHz
– 壓擺率：115V/μs
– 16 位穩定時間（4V 階躍）：280ns
– 低電壓噪聲：10kHz 時為 2.5nV/√Hz
– 低輸出阻抗：1MHz 時為 1Ω
? 出色的直流精度：
– 失調電壓：±100μV（最大值）
– 失調電壓溫漂：±3μV/oC（最大值）
– 低靜態電流：2mA（典型值）
? 輸入共模范圍包括負電源軌
? 軌至軌輸出
? 寬額定溫度范圍：–40°C 至 +125°C

引腳功能和配置

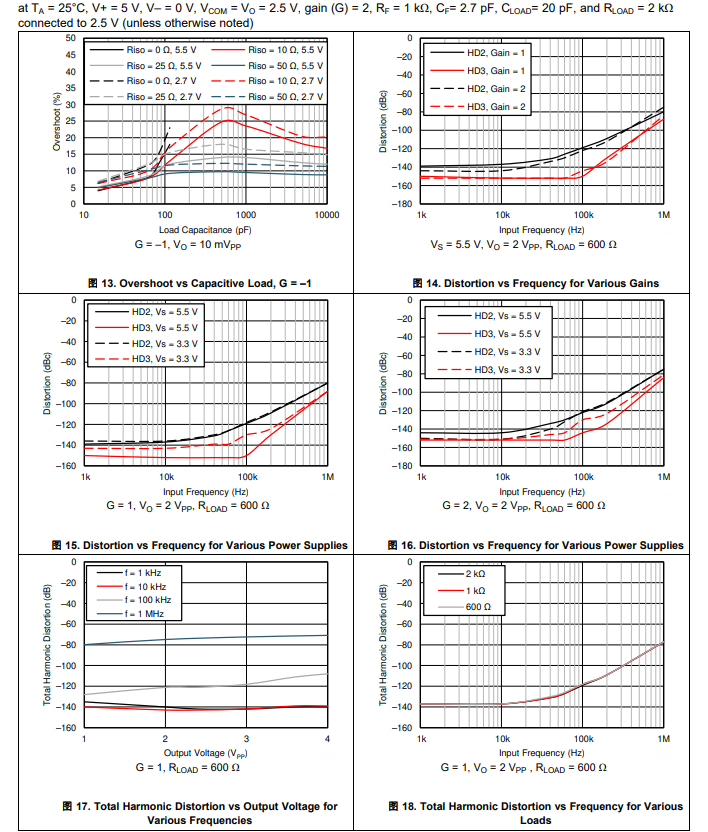

典型特性

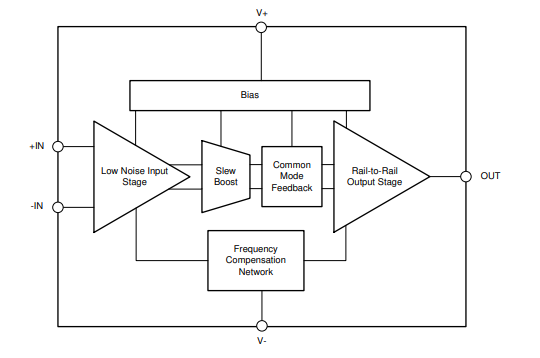

功能方框圖

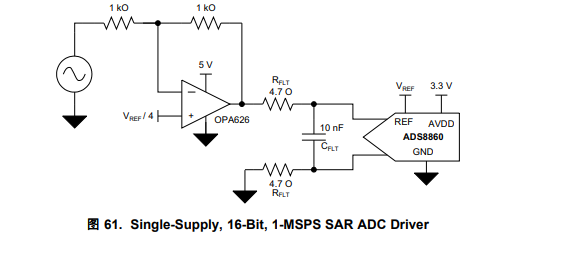

典型應用

應用
? 精密 SAR ADC 驅動器
? 精密電壓基準緩沖器
? 可編程邏輯控制器
? 測試和測量設備
? 科學儀表
? 高吞吐量數據采集系統
? 高密度、多路復用數據采集系統
