      HMC468ALP3E 1 dB LSB GaAs MMIC 3位數字正電壓控制衰減器，DC-6GHz技術手冊

      要長高 ? 2025-04-24 15:29 ? 次閱讀

      概述
      HMC468ALP3E是一款寬帶3位GaAs IC數字衰減器，采用低成本無引腳表面貼裝封裝。 在DC到6.0 GHz頻率下工作，插入損耗低于1 dB典型值，最高達到4 GHz。 衰減器位值為1 (LSB)、2和4 dB，總衰減為7 dB。 衰減精度非常高，典型步長誤差為±0.4 dB，IIP3為+55 dBm。 三個控制電壓輸入在0和+5V之間切換，用于選擇每個衰減狀態。 需要+5V的單個Vdd偏置。
      數據表：*附件：HMC468ALP3E 1 dB LSB GaAs MMIC 3位數字正電壓控制衰減器，DC-6GHz技術手冊.pdf

      應用

      • 蜂窩；UMTS/3G基礎設施
      • 固定無線和WLL
      • 微波無線電和VSAT
      • 測試設備

      特性

      • 1 dB LSB步進至7 dB
      • 高IP3： +55 dBm
      • 誤碼率：±0.25 dB（典型值）
      • 每位單個控制線路
      • +5V單電源
      • 3x3 mm SMT封裝

      框圖

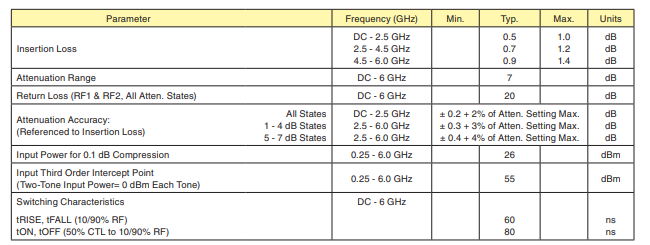

      電氣規格

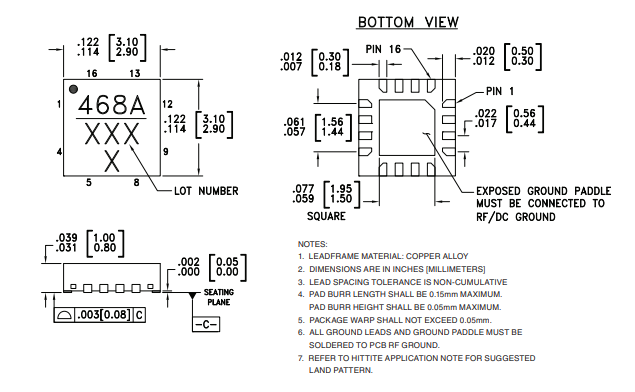

      外形圖

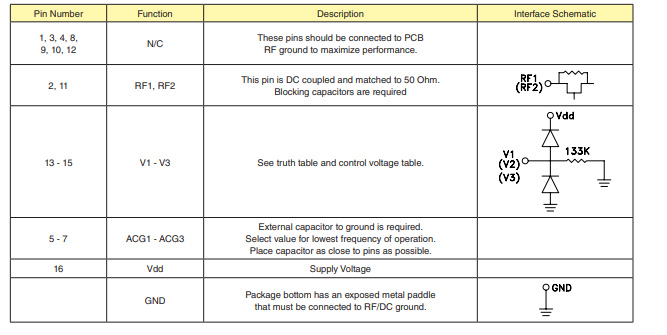

      引腳描述

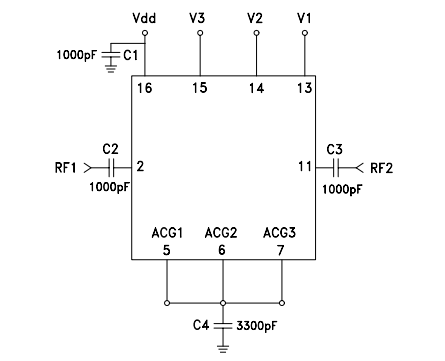

      應用電路

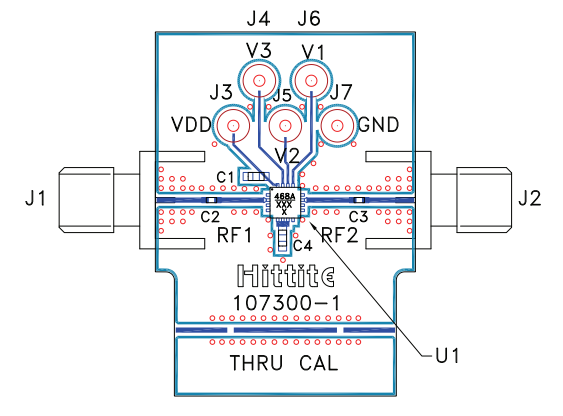

      評估PCB
