INA301-Q1 由高共模電流感測放大器和高速比較器組成，通過測量電流感測或分流電阻兩側的電壓并將該電壓與定義的閾值限值相比較來提供過流保護。此器件具有一個可調限制閾值范圍，此范圍由單個外部限值設定電阻器設置。該分流監控器能夠在 0V 至 36V 的共模電壓范圍內測量差分電壓信號，與電源電壓無關。

數據手冊：*附件：INA301-Q1 具有比較器的 AEC-Q100、36V、550kHz、高精度電流檢測放大器技術手冊.pdf

開漏報警輸出可配置為透明模式（輸出狀態與輸入狀態保持一致）或鎖存模式（復位鎖存時清除報警輸出）。器件報警響應時間不到 1 μs，能夠快速檢測過流事件。

這款器件由 2.7V-5.5V 單電源供電運行，汲取的最大電源電流為 700 μA。該器件在 -40°C 至 +125°C 的擴展級溫度范圍下額定運行，并且采用 8 引腳 VSSOP 封裝。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：–40°C 至 +125°C 的工作環境溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C6
? 提供功能安全
– 有助于進行功能安全系統設計的文檔
? 寬共模輸入范圍：0V 至 36V
? 雙輸出：放大器和比較器輸出
? 高精度放大器：
– 失調電壓：35 μV（最大值）
– 失調電壓漂移：0.5 μV/°C（最大值）
– 增益誤差：0.1%（最大值）
– 增益誤差漂移：10 ppm/°C
? 可用放大器增益：
– INA301A1-Q1：20 V/V
– INA301A2-Q1：50 V/V
– INA301A3-Q1：100 V/V
? 可編程警報閾值，通過單個電阻器設置
? 總警報響應時間：1 μs
? 透明模式和鎖存模式下的開漏輸出
? 封裝：VSSOP-8

引腳功能和配置

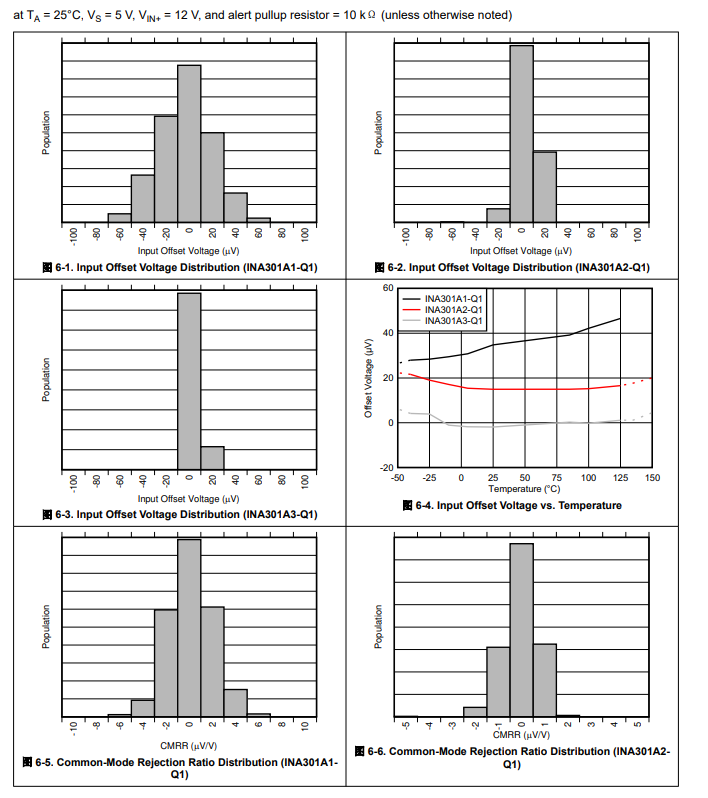

典型特性

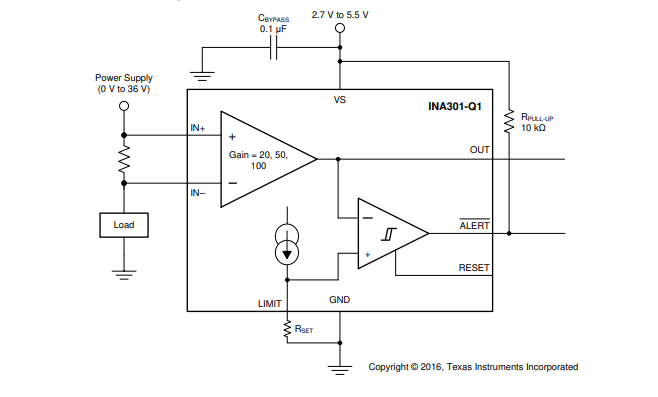

功能方框圖

應用
? 電磁閥控制
? 低側電機監控
? 電子動力轉向
? 電動座椅
? 電動車窗
? 車身控制模塊
? 電子控制單元
? 過流保護
? 電子保險絲
