LP87524B/J/P-Q1 旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC-DC 轉換器內核，配置為 4 個單相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。

自動 PFM/PWM （AUTO 模式）作可在較寬的輸出電流范圍內最大限度地提高效率。LP87524B/J/P-Q1 支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp87524p-q1.pdf

LP87524B/J/P-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。此外，LP87524B/J/P-Q1 支持可編程的啟動和關斷延遲以及同步序列以啟用信號。這些序列還可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 四個高效降壓 DC-DC 轉換器內核：
  • 總輸出電流高達 10 A
  • 輸出電壓轉換速率 3.8 mV/μs
• 4MHz 開關頻率
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源良好信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

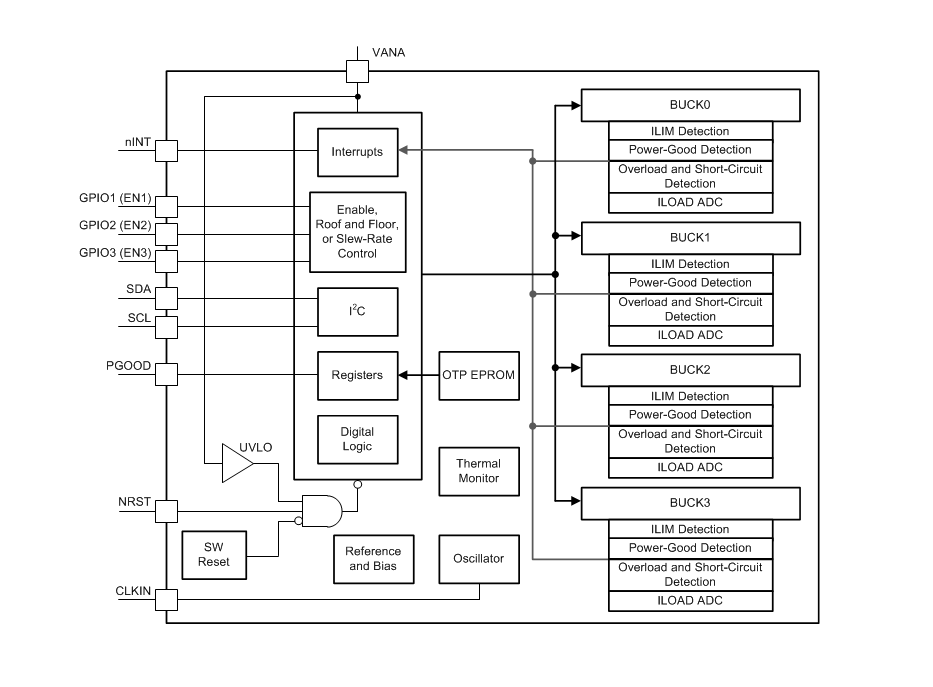

方框圖

1. 概述

LP87524P-Q1是一款高性能、高效率的電源管理芯片，專為滿足最新處理器和平臺在汽車電源應用中的電源管理需求而設計。該芯片集成了四個降壓DC-DC轉換器核心，配置為四個單相輸出，支持自動脈寬調制（PWM）/脈沖頻率調制（PFM）操作，以在寬輸出電流范圍內實現高效率。

2. 主要特性

• ?四個單相輸出?：每個轉換器核心可獨立配置，總輸出電流高達10A。
• ?高開關頻率?：高達4MHz的開關頻率，有助于減小外部電感器和電容器的尺寸。
• ?自動PWM/PFM模式?：根據負載電流自動切換工作模式，以在輕載時降低功耗。
• ?遠程電壓感測?：支持遠程差分電壓感測，以補償調節器輸出與負載點之間的IR壓降。
• ?多種保護功能?：包括過溫警告和保護、過壓保護、欠壓鎖定（UVLO）、短路和過載保護等。
• ?可編程功能?：通過I2C接口實現多種可編程功能，如輸出電壓設置、軟啟動控制、相位控制等。
• ?GPIO信號?：支持多達三個通用輸入輸出（GPIO）信號，可配置為輸入或輸出，用于控制外部設備或接收外部信號。

3. 功能描述

• ?DC-DC轉換器?：每個轉換器核心均采用同步整流技術，具有高效率、低紋波和低噪聲特性。
• ?Spread-Spectrum模式?：可選的擴頻模式有助于降低電磁干擾（EMI）。
• ?同步時鐘功能?：支持外部時鐘同步，以減小多個電源之間的干擾。
• ?軟啟動功能?：限制啟動時的浪涌電流，避免對系統造成沖擊。
• ?電源良好（PGOOD）信號?：提供可編程的電源良好信號，用于監控輸出電壓和電流狀態。

4. 應用

• 主要應用于需要高性能、高效率電源管理的汽車電子設備，如發動機控制單元（ECU）、信息娛樂系統、高級駕駛輔助系統（ADAS）等。

5. 典型應用電路

• 提供了詳細的典型應用電路圖，包括輸入和輸出電容器的選擇、電感器的選擇、以及必要的旁路電容和濾波電容等。
• 給出了關鍵元件的參數選擇和布局指南，以確保電路的穩定性和性能。

6. 封裝與尺寸

• 采用26引腳的VQFN封裝，尺寸為4.50mm×4.00mm，具有裸露的熱墊，有助于散熱。

7. 文檔與支持

• 提供了詳細的數據手冊，包括電氣特性、功能描述、編程指南、應用信息和布局指南等。
• 可通過TI的官方網站獲取相關技術支持和文檔更新通知。

8. 注意事項

• 在使用過程中需遵守靜電放電（ESD）預防措施，避免損壞芯片。
• 布局時應遵循提供的布局指南，以確保最佳性能和穩定性。
• 在進行電源設計時，需考慮輸入電壓的穩定性、輸出電容的ESR和ESL特性、以及熱管理等因素。
