LP8732xx-Q1 旨在滿足汽車應用中的電源管理要求。該器件具有兩個降壓 DC/DC 轉換器（可配置為單個雙相穩壓器或兩個單相穩壓器）、兩個線性穩壓器和兩個通用數字輸出信號。該設備由 I 控制^2^C 兼容串行接口和使能信號。

自動 PWM/PFM（自動模式）作與自動相位添加/切相功能一起，可在較寬的輸出電流范圍內提供高效率。LP8732xx-Q1 支持遠程電壓感應（雙相配置中的差分），以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp8732-q1.pdf

LP8732xx-Q1 器件支持可編程的啟動和關斷延遲以及序列，包括與使能信號同步的 GPO 信號。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 兩個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.7 V 至 3.36 V
  • 每相最大輸出電流 2 A
  • 在雙相配置中添加和脫落自動相位并強制多相作
  • 雙相配置中的遠程差分反饋電壓感應
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 開關頻率
  • 擴頻模式和相位交錯，可降低 EMI
• 兩個線性穩壓器：
  • 輸入電壓：2.5 V 至 5.5 V
  • 輸出電壓：0.8 V 至 3.3 V
  • 最大輸出電流 300 mA
• 可配置的通用輸出信號（GPO、GPO2）
• 具有可編程屏蔽的中斷功能
• 可編程電源就緒信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 具有可濕性側面的 28 引腳、5mm × 5mm VQFN 封裝

參數

方框圖

1. 概述

LP8732-Q1是一款專為汽車應用設計的高性能電源管理芯片，集成了兩個降壓DC/DC轉換器、兩個線性穩壓器（LDO）和兩個通用數字輸出信號。該芯片支持自動PWM/PFM操作模式，以及遠程電壓感測功能，以提高輸出電壓的準確性。

2. 主要特性

• ?兩個降壓DC/DC轉換器?：
  • 輸出電壓范圍：0.7V至3.36V
  • 最大輸出電流：2A（每相）
  • 可配置為單雙相輸出或兩個單相輸出
• ? 兩個線性穩壓器（LDO） ?：
  • 輸出電壓范圍：0.8V至3.3V
  • 最大輸出電流：300mA
• ?自動PWM/PFM操作?：根據負載電流自動切換，提高效率
• ?遠程電壓感測?：補償IR壓降，提高輸出電壓準確性
• ?可編程功能?：通過I2C接口配置輸出電壓、軟啟動、關機序列等
• ?保護功能?：包括過溫保護、過壓保護、短路保護和欠壓鎖定（UVLO）

3. 功能描述

• ?多相位操作?：支持雙相位操作，以在重載條件下提高效率
• ?軟啟動?：限制啟動時的浪涌電流
• ?可編程啟動和關機序列?：包括GPO信號與使能信號的同步
• ?輸出電流監測?：通過I2C接口監測負載電流
• ?Spread-Spectrum模式?：降低EMI輻射
• ?同步時鐘功能?：支持外部時鐘同步

4. 應用

• 適用于需要高性能、高可靠性和靈活電源管理的汽車應用，如信息娛樂系統、ADAS、雷達和攝像頭電源等。

5. 封裝與尺寸

• 采用28引腳的VQFN封裝，尺寸為5.00mm x 5.00mm。

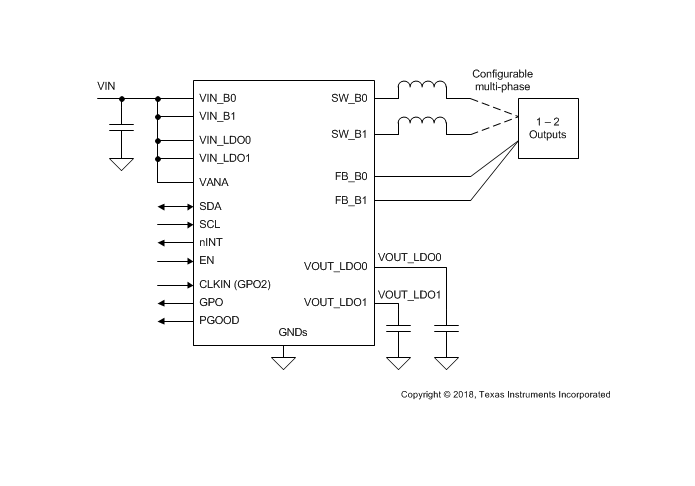

6. 典型應用電路

• 提供了詳細的典型應用電路圖，包括輸入和輸出電容器的選擇、電感器的選擇、以及必要的旁路電容和濾波電容等。
• 給出了關鍵元件的參數選擇和布局指南，以確保電路的穩定性和性能。

7. 編程與寄存器

• 通過I2C接口進行編程和控制
• 提供了詳細的寄存器映射和說明，包括輸出電壓設置、使能控制、保護設置等

8. 布局指南

• 提供了布局和布線的詳細指南，以確保最佳性能和穩定性
• 強調了關鍵信號（如VIN、VOUT、SW節點和反饋引腳）的布局要求

9. 文檔與支持

• 提供了詳細的數據手冊和應用指南
• 可通過TI的官方網站獲取相關技術支持和文檔更新通知

10. 注意事項

• 在使用過程中需遵守靜電放電（ESD）預防措施
• 布局時應遵循提供的布局指南，以確保最佳性能和穩定性
• 在進行電源設計時，需考慮輸入電壓的穩定性、輸出電容的ESR和ESL特性、以及熱管理等因素
