概述
LTC6948 是一款具全集成型 VCO 的高性能、低噪聲、6.39GHz 鎖相環 (PLL),其包括一個基準分頻器、相位-頻率檢測器 (PFD)、超低噪聲充電泵、分數反饋分頻器和 VCO 輸出分頻器。
分數分頻器采用一個高級 4 階 ΔΣ調制器,該調制器可提供異常低的雜散電平。這提供了很寬的環路帶寬,從而能夠產生極低的積分相位噪聲值。
可編程 VCO 輸出分頻器 (分 1~6 級) 擴展了輸出頻率范圍。
數據表:*附件:LTC6948具集成型VCO的超低噪聲0.37GHz至6.39GHz分數N合成器技術手冊.pdf
應用
特性
- 具集成型 VCO 的低噪聲分數 N PLL
- 無 ΔΣ 調制器雜散
- 18 位分數分母
- –226dBc/Hz 歸一化帶內相位噪聲層
- –274dBc/Hz 歸一化帶內 1/f 噪聲
- –157dBc/Hz 寬帶輸出相位噪聲層
- 卓越的整數邊界雜散性能
- 輸出分頻器 (1 至 6,50% 占空比)
- 輸出緩沖器靜噪
- 基準輸入頻率高達 425MHz
- 快速頻率開關操作
- FracNWizard^?^ 軟件設計工具支持
應用電路

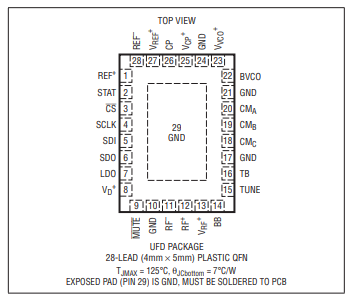

引腳配置描述

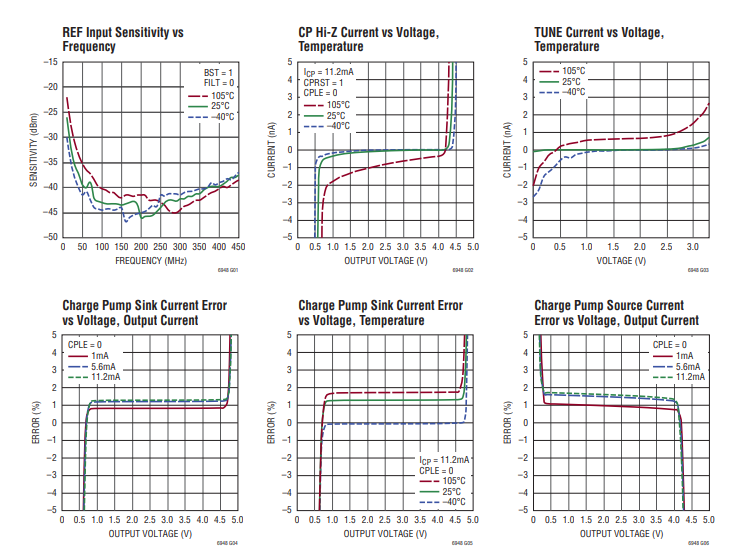

典型性能特征

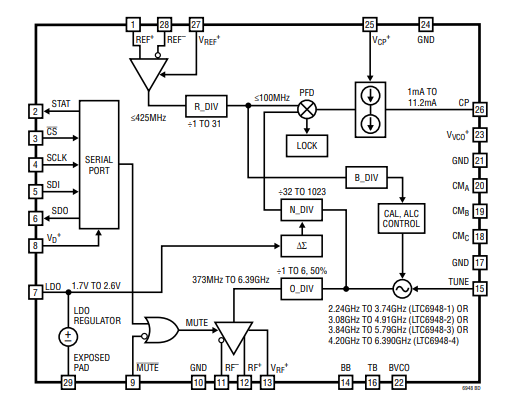

框圖
LTC6948是一款高性能分數N分頻鎖相環(PLL),配備低噪聲壓控振蕩器(VCO),有四種不同頻率范圍可選。輸出頻率范圍可通過使用輸出分頻器進一步擴展(詳見“可用選項”表)。該器件通過其極低的帶內相位噪聲性能與出色的VCO噪聲特性相結合,能夠實現卓越的集成相位噪聲性能。
分數N分頻反饋分頻器采用先進的Σ-Δ調制器,幾乎不會產生離散調制器雜散音調。如果需要整數N分頻反饋,可禁用該調制器。
參考輸入緩沖器

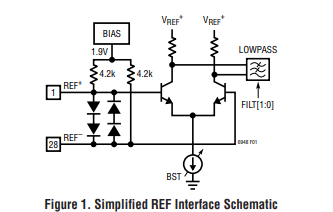

PLL的參考頻率以差分方式施加于REF+和REF-引腳。這些高阻抗輸入是自偏置的,必須通過1μF電容進行交流耦合(簡化原理圖見圖1)。或者,可使用單端參考頻率,方法是將REF-引腳通過1μF電容旁路至地。如果單端信號峰峰值大于2.7V,則使用47pF電容進行接地旁路。
必須向REF±輸入施加高質量信號,因為它們為整個PLL提供頻率參考。為實現器件的帶內相位噪聲性能,需向50Ω或500Ω負載施加峰峰值至少為6dBm的連續波(CW)信號,信號功率至少為4μVrms。

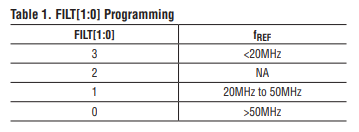

通過串行端口寄存器h0B可提供更多選項,以進一步優化應用。FILT1[1:0]位控制參考輸入緩沖器的低通濾波器,并應根據fREF設置,以限制參考信號的寬帶噪聲。必須正確設置FILT1[1:0]位,以達到LNORM歸一化帶內相位噪聲基底。推薦設置見表1。

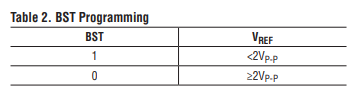

應根據輸入信號電平設置BST位,以防止參考輸入緩沖器飽和。推薦設置見表2,應用信息部分提供了編程示例。
參考(R)分頻器
一個5位分頻器R_DIV用于降低鑒頻鑒相器(PFD)處的頻率。其分頻比R可設置為1到31(含)之間的任意整數。通過寄存器h06中的RD[4:0]位進行編程。有關R與fREF、fPFD、fVCO和fRF頻率之間的關系,請參見應用信息部分。
鑒頻鑒相器(PFD)
鑒頻鑒相器(PFD)與電荷泵配合,產生與R和N分頻器輸出之間相位差成比例的源電流和灌電流脈沖。此操作提供了使反饋環路鎖定所需的必要相位校正,從而實現相位對齊。
-
