概述
ADF4157是一款6 GHz、小數N分頻合成器，具有25 bit固定模數，在6 GHz實現亞赫茲頻率分辨率。ADF4157包括低噪聲數字鑒相器、精密電荷泵、可編程參考除法器。其基于∑-Δ的分?jǐn)?shù)內插器實現了可編程小數N分頻。通過INT與FRAC寄存器配置N分頻器, N = INT + (FRAC/2 ^25^ ). ADF4157內置周跳減少電路，在不需要對環路濾波器進行更改的情況下實現了更快速鎖定.

所有寄存器的控制是通過簡單的三線接口進行的。ADF4157采用.7 V ～ 3.3 V單電源供電，提供省電模式.
數據表：*附件：ADF4157高分辨率、6 GHz 、小數N分頻合成器技術手冊.pdf

應用

• 衛星通信終端、雷達設備
• 儀表設備
• 個人移動電臺（PMR）
• 移動電臺基站
• 無線手機

特性

• 射頻帶寬：6 GHz
• 25-bit固定模數實現亞赫茲頻率分辨率
• 電源電壓：2.7 V ～ 3.3 V
• 分立的電荷泵電壓(Vp P )允許擴展的調諧電壓
• 可編程電荷泵電流
• 3線串行接口
• 數字鎖定檢測
• 省電模式
• 與以下頻率合成器引腳兼容：ADF4110/ADF4111/ADF4112/ADF4113/
  ADF4106/ADF4153/ADF4154/ADF4156
• 周跳減少，鎖定時間更快

框圖

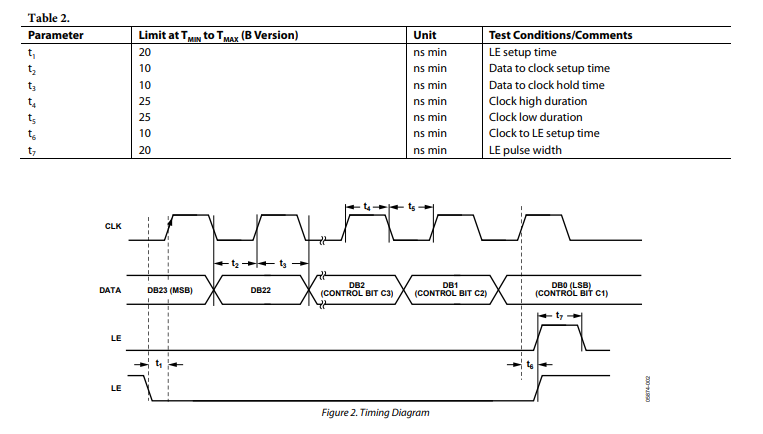

時序規格

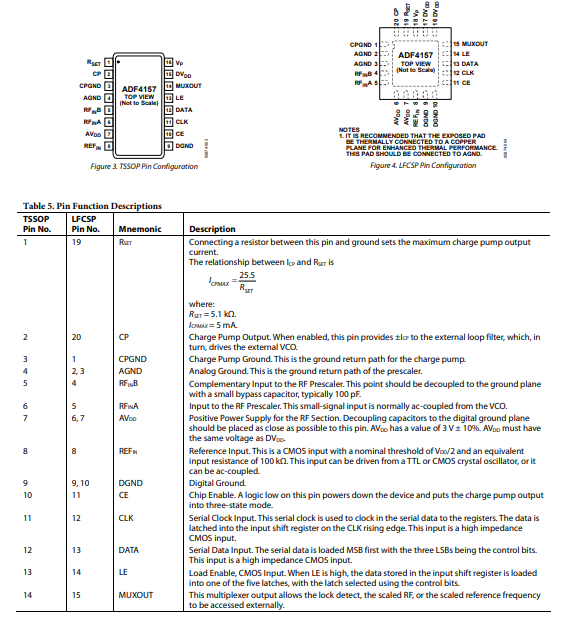

引腳配置描述

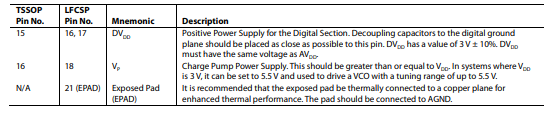

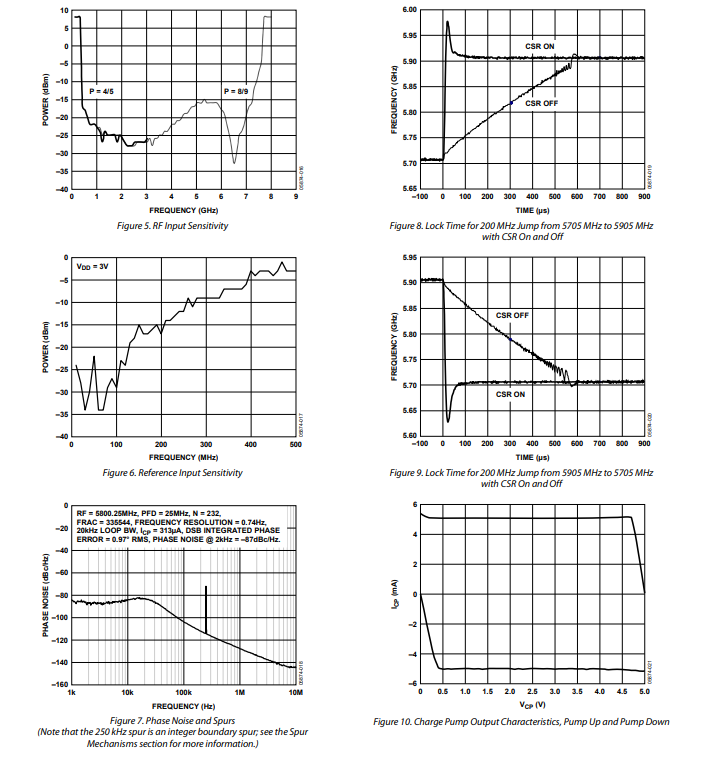

典型性能特征

電路描述

參考輸入部分

參考輸入級如圖11所示。SW1和SW2通常為閉合開關，SW3通常為斷開開關。當啟動掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在掉電期間**REF_{IN}**引腳不會產生負載。

圖11. 參考輸入級

射頻輸入級

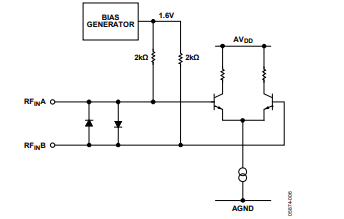

射頻輸入級如圖12所示。其后接兩級限幅放大器，用于生成預分頻器所需的電流模式邏輯（CML）時鐘電平。

圖12. 射頻輸入級

射頻整數分頻器

射頻整數分頻器可在鎖相環（PLL）反饋計數器中實現分頻比。允許的分頻比范圍為23至4095。

25位固定模數

ADF4157具有25位固定模數。這使得輸出頻率間隔分辨率為

其中**f_{PFD}**是鑒頻鑒相器（PFD）的頻率。例如，若PFD頻率為10MHz，則頻率步長可達0.298Hz。

INT、FRAC和R關系

INT和FRAC值與R計數器配合，能夠生成間隔為鑒頻鑒相器（PFD）頻率分?jǐn)?shù)倍的輸出頻率。更多信息請參見“射頻合成器——實例”部分。

射頻VCO頻率（RF_{OUT}）公式為：

其中：

• **RF_{OUT}**是外部壓控振蕩器（VCO）的輸出頻率。
• INT是12位二進制計數器的預設分頻比（23至4095 ）。
• FRAC是分?jǐn)?shù)除法的分子（0至$2^{25} - 1$）。

PFD頻率（f_{PFD}）公式為：

其中：

• **REF_{IN}**是參考輸入頻率。
• D是**REF_{IN}**倍頻位（0或1）。
• R是5位二進制可編程參考計數器的預設分頻比（1至32 ）。
• T是**REF_{IN}**二分頻位（0或1 ）。

射頻R計數器

5位射頻R計數器可對輸入?yún)⒖碱l率（REF_{IN}）進行分頻，以產生PFD的參考時鐘。允許的分頻比范圍為1至32。

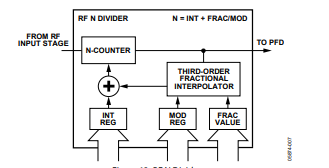

圖13. 射頻N分頻器
