TPS659037 器件是一款集成電源管理 IC （PMIC）。該器件提供 7 個可配置的降壓轉換器，輸出電流高達 6 A，用于存儲器、處理器內核、輸入-輸出 （I/O） 或 LDO 的預調節。其中一個可配置的降壓轉換器可以與另一個 3A 穩壓器結合使用，以實現高達 9A 的輸出電流。所有降壓轉換器都可以與 1.7 MHz 至 2.7 MHz 之間的外部時鐘源或 2.2 MHz 的內部回退時鐘同步。
*附件：tps659037.pdf

TPS659037 器件包含 7 個供外部使用的 LDO 穩壓器。這些 LDO 穩壓器可由系統電源或預穩壓電源供電。上電和斷電控制器是可配置的，并支持任何上電和斷電序列（基于 OTP）。TPS659037 器件包括一個 32kHz RC 振蕩器，用于在上電和斷電期間對所有資源進行排序。在需要快速啟動的情況下，還包括一個 16 MHz 晶體振蕩器，以快速為系統生成穩定的 32 kHz。所有 LDO 和 SMPS 轉換器均可由 SPI 或 I 控制^2^C 接口，或通過電源請求信號。此外，電壓調節寄存器允許通過 SPI、I 將 SMPS 轉換到不同的電壓^2^C 或屋頂和地板控制。

每個封裝中的一個專用引腳可以配置為上電序列的一部分，以控制外部資源。提供通用輸入輸出 （GPIO） 功能，并且可以在上電序列中配置兩個 GPIO 以控制外部資源。電源請求信號使能電源模式控制，以實現電源優化。該器件包括一個通用 Σ-Δ 模數轉換器 （GPADC），具有三個外部輸入通道。

TPS659037 器件采用 13 引腳× 13 引腳 nFBGA 封裝，間距為 0.8 mm。

特性

• 7 個降壓型開關電源 （SMPS） 穩壓器：
  • 一個 0.7V 至 1.65V/6A（10mV 步長）
    • 具有數字電壓調節 （DVS） 控制的雙相配置
  • 一個 0.7 至 1.65 V/4 A（10 mV 步長）
    • 具有 DVS 控制的雙相配置
  • 一個 0.7 至 3.3 V/3 A（10 或 20 mV 步長）
    • 單相配置
    • 該穩壓器可與 6 A 結合使用，形成一個 9 A 三相穩壓器（DVS 控制）
  • 兩個 0.7 至 3.3 V/2 A（10 或 20 mV 步長）
    • 單相配置
    • 一個具有 DVS 控制的穩壓器，也可配置為 3A 穩壓器
  • 兩個 0.7 至 3.3 V/1 A（10 或 20 mV 步長）
    • 單相配置
    • 一個帶 DVS 控制的穩壓器
  • 除 1A SMPS 穩壓器外的所有穩壓器均采用輸出電流測量
  • 雙相和三相穩壓器中的差分遙感 （輸出和接地）
  • 硬件和軟件控制的節能模式?高達 5mA，靜態電流為 15μA
  • 短路保護
  • 電源正常指示（電壓和過流指示）
  • 用于浪涌電流限制的內部軟起動
  • 能夠?qū)?SMPS 與外部時鐘或內部回退時鐘同步，并實現相位同步
• 7 個具有 50mV 步長的通用低壓差穩壓器 （LDO）：
  • 兩個 0.9 至 3.3 V、300mA 的 LDO，帶預穩壓電源
  • 兩個 0.9 至 3.3 V LDO，電流為 200 mA，帶預穩壓電源
  • 一個 0.9 至 3.3 V、50mA 的 LDO，帶預穩壓電源
  • 一個 100mA USB LDO
  • 一個電流高達 100mA 的 0.9V 至 3.3V 低噪聲 LDO（低噪聲性能高達 50mA）
  • 兩個額外的 LDO，供 PMU 內部使用
  • 短路保護
• 時鐘管理 16MHz 晶體振蕩器和 32kHz RC 振蕩器
  • 一個緩沖 32kHz 輸出
• 具有鬧鐘喚醒機制的實時時鐘 （RTC）
• 12 位 Σ-Δ 通用模數轉換器 （GPADC），具有 3 個外部輸入通道和 6 個內部通道，用于自我監控
• 熱監控
  • 高溫警告
  • 熱關斷
• 控制
  • 可配置的上電和斷電序列（一次性可編程 [OTP]）
  • SLEEP 和 ACTIVE 狀態之間的可配置序列（OTP 可編程）
  • 一個專用數字輸出信號 （REGEN），可包含在啟動序列中
  • 三個數字輸出信號與 GPIO 多路復用，可包含在啟動序列中
  • 可選控制界面
    • 一個串行外設接口 （SPI），用于資源配置和 DVS 控制
    • 二 I^2^C 接口。一個專用于 DVS 控制，一個通用 I^2^用于資源配置和 DVS 控制的 C 接口
• 欠壓鎖定
• 系統電壓范圍為 3.135 至 5.25 V
• 套餐選項
  • 12mm × 12mm 169 引腳 nFBGA，引腳間距為 0.8mm

參數

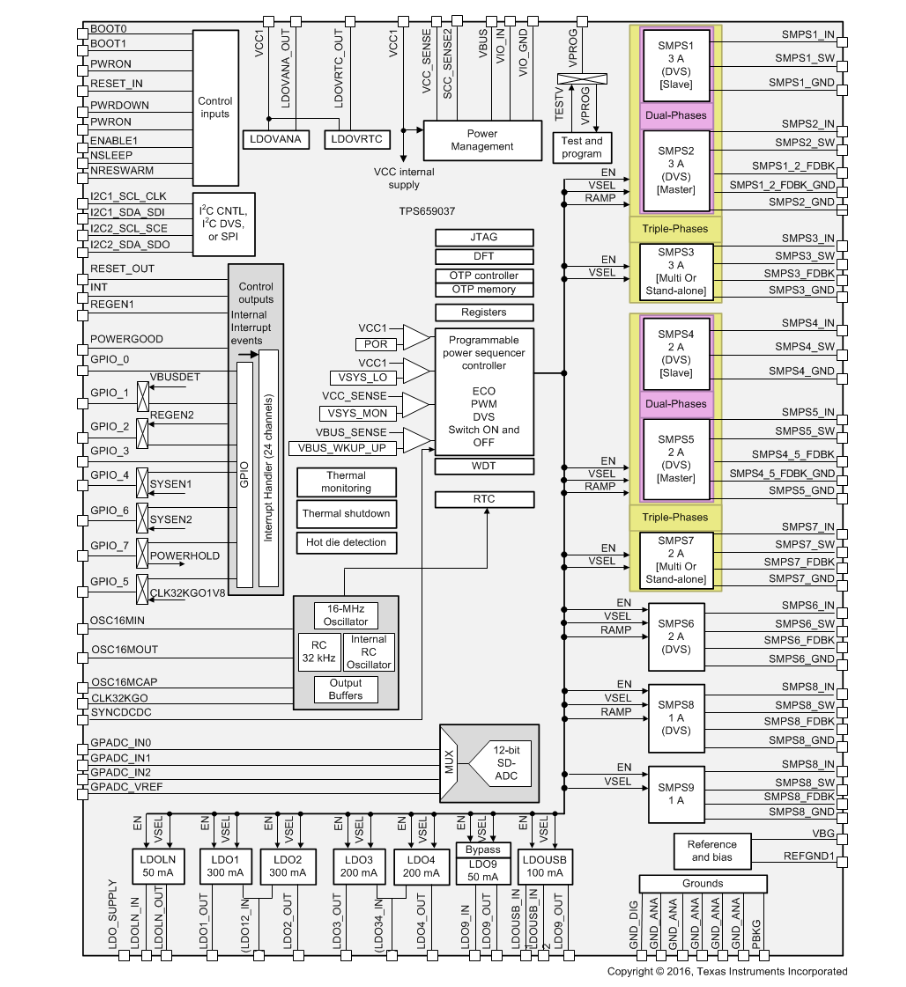

方框圖

1. 產品概述

• ?功能?：TPS659037是一款高度集成的電源管理IC（PMIC），為處理器和系統級芯片（SoC）提供全面的電源解決方案。
• ?核心特性?：包括七個可配置的同步降壓轉換器（SMPS）、七個低壓差線性穩壓器（LDO）、時鐘管理、實時時鐘（RTC）、12位Sigma-Delta ADC、熱監測和保護等功能。

2. SMPS特性

• ?數量與配置?：七個SMPS，其中六個可配置為單相或多相模式，最大輸出電流可達9A。
• ?操作模式?：支持強制PWM模式和Eco模式，Eco模式下具有更低的靜態電流。
• ?同步時鐘?：支持外部時鐘同步，頻率范圍在1.7MHz至2.7MHz之間。
• ?保護功能?：包括過壓保護、過流保護、短路保護和熱保護。

3. LDO特性

• ?數量與輸出?：七個LDO，輸出電壓可編程，范圍為0.9V至3.3V，步長為50mV。
• ?輸出電流?：輸出電流范圍從50mA到300mA不等。
• ?預穩壓供電?：LDO可以從系統供電或預穩壓供電獲取輸入電壓。

4. 時鐘與RTC

• ?時鐘管理?：包括16MHz晶體振蕩器和32kHz RC振蕩器，用于系統時鐘和RTC。
• ?RTC功能?：提供日期、時間、日歷和鬧鐘功能，支持可編程中斷。

5. ADC與監控

• ?12位Sigma-Delta ADC?：具有三個外部輸入通道，用于監測電壓、電流和溫度。
• ?內部監測?：監測供電電壓、DC-DC電流和芯片溫度。

6. 控制與接口

• ?控制接口?：提供兩個I2C接口或一個SPI接口，用于配置和控制PMIC。
• ?可編程電源序列器?：支持不同的電源上電和斷電序列，確保系統穩定運行。
• ?GPIO功能?：八個可配置的GPIO，支持中斷和喚醒功能。

7. 熱監測與保護

• ?熱監測模塊?：內部集成兩個熱監測模塊，監測芯片溫度。
• ?保護功能?：包括熱警告和熱關斷功能，防止芯片過熱損壞。

8. 應用領域

• ?系統級芯片供電?：適用于需要復雜電源管理的系統級芯片，如處理器、FPGA等。
• ?電源管理單元?：可作為系統的電源管理單元，提供全面的電源解決方案。

9. 封裝與訂購信息

• ?封裝類型?：169引腳nFBGA封裝，尺寸為12mm x 12mm，引腳間距為0.8mm。
• ?訂購信息?：提供了不同溫度和環保選項的訂購信息。

10. 文檔與支持

• ?相關文檔?：包括設計指南、應用說明、寄存器映射等，幫助用戶快速上手。
• ?社區資源?：用戶可以訪問TI的E2E在線社區獲取更多技術支持和設計幫助。
