TPS43337-Q1 包括兩個電流模式同步降壓控制器和一個電壓模式 boost 控制器。該器件非常適合用作具有低 我Q要求以及必須在 Supply Drops 中幸存下來的系統 crolling 事件。集成的升壓控制器允許該器件在低至 2 V 的電壓下工作。 input 時，不會在 buck 穩壓器輸出級上看到下降。在輕負載時，降壓 控制器可在低功耗模式下自動運行，靜態功耗僅為 34 μA 當前。
*附件：tps43337-q1.pdf

降壓控制器具有獨立的軟啟動功能和電源正常指示器。 降壓控制器中的電流折返和升壓中的逐周期電流限制 控制器提供外部 MOSFET 保護。開關頻率可在 150 至 150 之間編程 600 kHz 或與相同范圍內的外部時鐘同步

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：
    -40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C2
• 兩個同步降壓控制器
• BuckA：3.4 V 的固定輸出電壓
• BuckB：1.235 V 的固定輸出電壓
• 一個 Pre-Boost 控制器
• 輸入范圍高達 40 V，（瞬態高達 60 V），
  啟用升壓時工作電壓低至 2 V
• 低功耗模式 IQ ~~ ：34 μA（1 個降壓接通），43 μA（2 個降壓接通）
• 低關斷電流 I sh < 4 μA
• 升壓輸出可選：7 V、8.85 V 或 10 V
• 可編程頻率和外部同步范圍：
  150 至 600 kHz
• 單獨的使能輸入 （ENA、ENB、ENC）
• 輕負載時可選擇強制連續模式或自動
  低功耗模式
• 用于降壓控制器的檢測電阻器或電感器 DCR 檢測
• Buck 通道之間的異相切換
• 峰值柵極驅動電流 1.5 A
• 耐熱性能增強型 38 引腳 HTSSOP （DAP） PowerPAD 封裝

參數

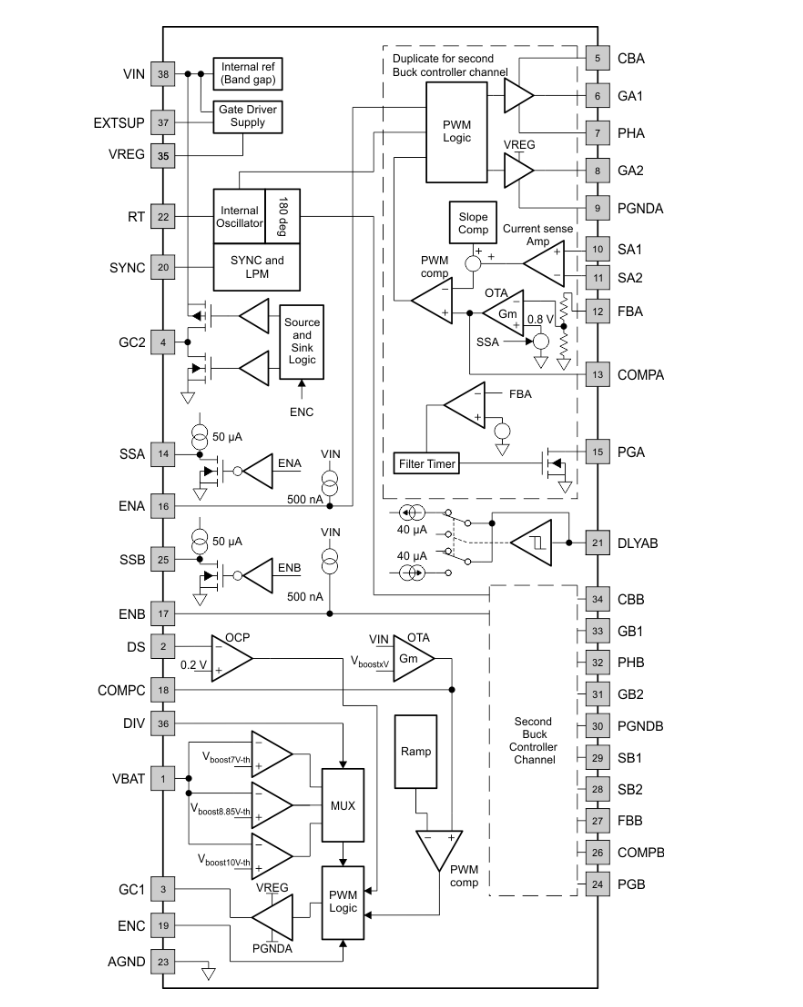

方框圖

1. 概述

TPS43337-Q1 是一款集成了兩個同步降壓控制器和一個預升壓控制器的電源管理 IC，適用于汽車和工業應用。該器件支持低靜態電流模式，并具備自動低功耗模式，以在輕負載條件下提高效率。

2. 主要特性

• ?雙同步降壓控制器?：
  • 固定輸出電壓：BuckA 為 3.4V，BuckB 為 1.235V。
  • 低靜態電流：單個 Buck 控制器開啟時為 34μA，兩個均開啟時為 43μA。
  • 可編程頻率和外部同步范圍：150kHz 至 600kHz。
• ?預升壓控制器?：
  • 可選輸出電壓：7V、8.85V 或 10V。
  • 支持低至 2V 的輸入電壓。
• ?汽車級認證?：AEC-Q100 認證，適用于 -40°C 至 125°C 的工作環境。
• ?保護功能?：包括過流保護、短路保護、過壓保護、欠壓鎖定和熱保護。

3. 功能框圖

數據手冊提供了功能框圖，展示了 TPS43337-Q1 的內部結構和各個功能模塊之間的連接。

4. 引腳配置與功能

TPS43337-Q1 采用 38 引腳的 HTSSOP 封裝，數據手冊詳細列出了每個引腳的編號、名稱、類型和功能描述。

5. 電氣特性

• ?絕對最大額定值?：包括供電電壓、輸入/輸出電流、結溫等參數的最大允許值。
• ?推薦工作條件?：列出了正常工作時各參數的建議范圍。
• ?詳細電氣特性?：包括各個電源轉換器的效率、輸出電壓范圍、電流限制、靜態電流等。

6. 應用信息

• ?典型應用?：數據手冊提供了 TPS43337-Q1 在汽車啟動/停止系統、信息娛樂系統、導航儀器集群系統以及工業多軌直流電源分配系統中的應用示例。
• ?設計指南?：包括電感、電容、MOSFET 等外部元件的選擇指南，以及布局布線建議。

7. 布局與布線

• ?布局指南?：提供了 PCB 布局的一般原則，以確保最佳電氣性能和熱性能。
• ?布局示例?：通過實例展示了如何在 PCB 上布局 TPS43337-Q1 及其相關元件。

8. 熱信息

數據手冊提供了關于 TPS43337-Q1 的熱阻和結溫信息，以幫助用戶進行熱設計和散熱考慮。

9. 封裝與訂購信息

• ?封裝類型?：38 引腳 HTSSOP 封裝。
• ?訂購信息?：提供了器件的訂購代碼和包裝信息。

10. 注意事項

• ?靜電放電保護?：提醒用戶在處理 IC 時注意靜電放電保護。
• ?安全警告?：提醒用戶在操作和使用 TPS43337-Q1 時注意安全，避免觸電和短路。
• ?商標與版權?：列出了數據手冊中使用的商標和版權信息。
