TPS43340-Q1 是一款四軌電源，具有兩個具有 0.6A 柵極驅動的同步降壓控制器、一個同步 2A 降壓轉換器和一個具有低靜態電流的 300mA LDO。該器件旨在直接從汽車電池為整個系統供電，包括 MCU 和 DSP，輸入電壓高達 40 V。該器件在降壓穩壓器控制器的柵極驅動輸出上集成了短路和過流保護，并在穩壓器輸出對地短路時為每個降壓穩壓器電源提供獨立的電流折返控制。每個輸出電源都包含一個軟啟動，以確保在初始上電時，這些穩壓輸出不在電流限制范圍內。上電時復位延遲的實現允許 Buck1、Buck2、Buck3 和線性穩壓器的輸出達到穩定調節。外部電容器將延遲設置為最大范圍 300 ms。每個電源輸出具有基于外部電阻器網絡設置的可調輸出電壓。該器件在輸出軌的上電和斷電期間具有基于啟用和禁用控制或軟啟動的排序控制。
*附件：tps43340-q1.pdf

特性

• 適用于汽車應用
• AEC-Q100 測試指南，結果如下：
  • 器件溫度 1 級：-40°C 至 125°C 環境工作溫度
  • 器件 HBM ESD 分類等級 H1C
  • 器件 CDM ESD 分類等級 C3B
• 輸入范圍高達 40 V，（瞬態高達 60 V）
• 輸入電壓范圍：4 V 至 40 V
  • 瞬態電壓高達 60 V
• 雙輸出同步降壓控制器
  • 峰值柵極驅動電流 0.6 A
  • 自動低功耗模式作
  • 低功耗模式 I Q ： 30 μA（1 個降壓接通），35 μA（2 個降壓接通）
• 低關斷電流 （I） sh = 5 μA（典型值）
• 單通道同步降壓穩壓器轉換器 BUCK3
  • 最大輸出電流 2 A
• 線性穩壓器 LREG1
• 單獨的使能輸入（EN1、EN2、EN3、EN4）
• 內部振蕩器，可通過外部電阻器編程，開關頻率為 150 kHz 至 600 kHzSW_BUCK1,2,3
• 集成 PLL，外部同步頻率：150 kHz 至 600 kHz
• 開關模式穩壓器以 180° 相移工作
• Reset Output for All Output Rails（重置所有輸出軌的輸出）
• 電源和過壓檢測和關斷
• 熱增強型 PowerPAD 封裝
  • 48 引腳 HTQFP （PHP）

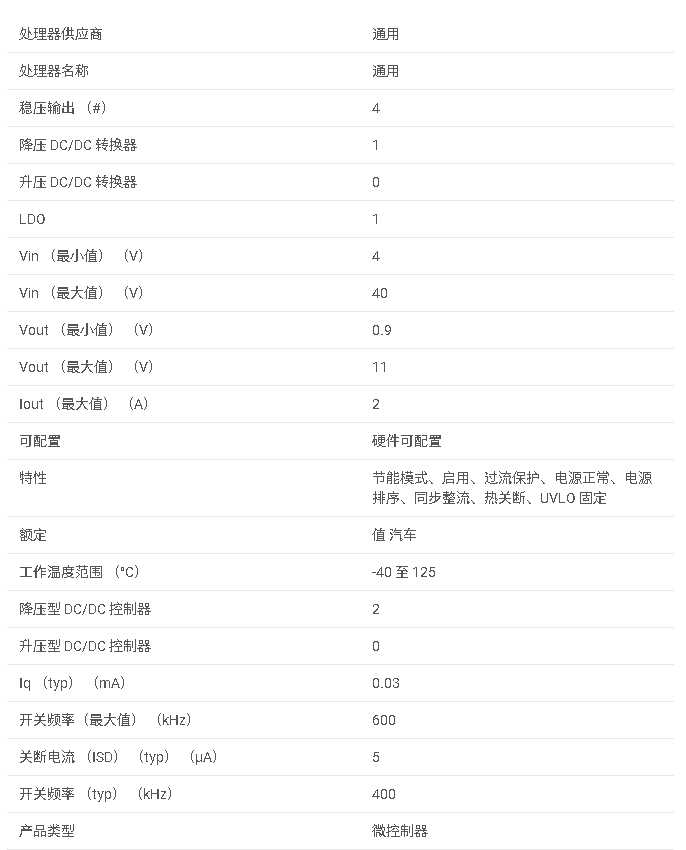

參數

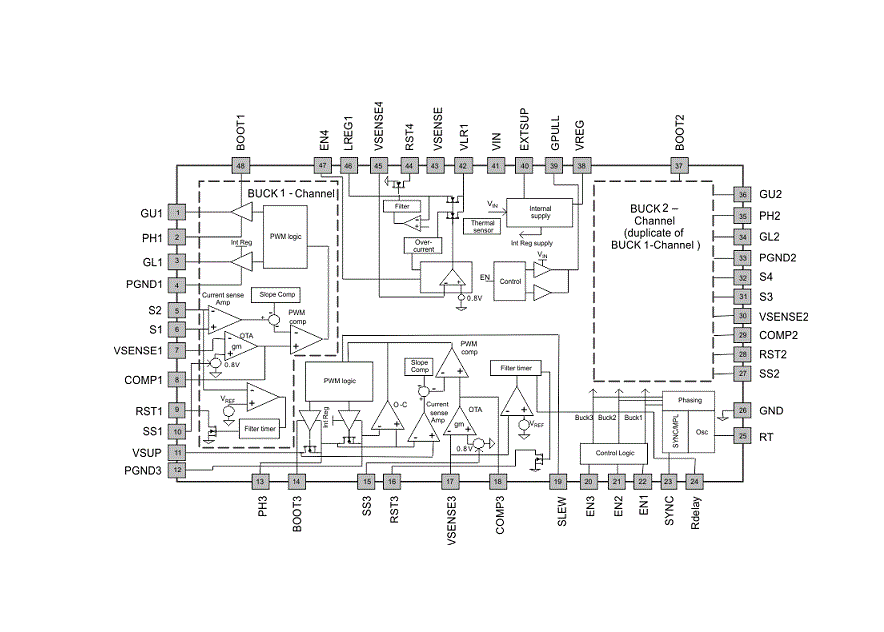

方框圖

1. 產品概述

TPS43340-Q1 是一款四路輸出電源供應器，專為汽車和工業應用設計。它集成了兩個同步降壓控制器、一個同步降壓轉換器和一個低噪聲LDO，適用于從汽車電池直接為整個系統供電。

2. 主要特點

• ?四路輸出?：包括兩路同步降壓控制器（最大0.6A）、一路同步降壓轉換器（最大2A）和一路LDO（最大300mA）。
• ?寬輸入范圍?：輸入電壓范圍可達40V（瞬態電壓可達60V）。
• ?低靜態電流?：在低功耗模式下，單路降壓控制器工作時靜態電流為30μA，兩路同時工作時為35μA。
• ?集成保護功能?：包括短路保護、過流保護、熱保護等。
• ?獨立使能輸入?：每路輸出都有獨立的使能控制。
• ?同步整流?：提高轉換效率。

3. 應用領域

• 汽車信息娛樂系統
• 導航系統
• 音頻系統
• 先進駕駛輔助系統（ADAS）
• 汽車和工業多軌DC電源分配系統

4. 功能描述

• ?降壓控制器?：采用峰值電流模式控制，具有可編程軟啟動、電流折疊限制等功能。
• ?降壓轉換器?：支持150kHz至600kHz的開關頻率，具有獨立的電流折疊控制。
• ?LDO?：輸出電流可達300mA，具有低噪聲和高電源抑制比。
• ?PLL同步?：支持外部時鐘同步，同步頻率范圍為150kHz至600kHz。
• ?電源良好指示?：每路輸出都有電源良好指示輸出。

5. 封裝與尺寸

• 封裝類型：48引腳HTQFP封裝，尺寸為7.00mm × 7.00mm。

6. 電氣特性

• ?輸入電壓范圍?：4V至40V（瞬態電壓可達60V）。
• ?輸出電壓范圍?：可編程，具體取決于外部電阻分壓網絡。
• ?效率?：高達90%以上（具體取決于負載和輸入電壓）。
• ?靜態電流?：在正常工作模式下，每路降壓控制器的靜態電流為幾十微安級別；在低功耗模式下更低。

7. 熱特性

• 提供了詳細的熱阻參數，包括結到環境、結到外殼等熱阻，有助于熱設計和散熱考慮。

8. 設計指南

• 數據手冊中提供了詳細的應用信息和設計指南，包括設計步驟、組件選擇、布局考慮等。
• 強調了輸入電容、輸出電容、電感等關鍵組件的選擇標準和對系統性能的影響。

9. 安全與認證

• 符合AEC-Q100標準，適用于汽車應用。
• 提供了HBM和MM ESD等級信息，有助于靜電防護設計。

10. 文檔支持

• 提供了完整的數據手冊，包含電氣特性、功能描述、應用信息和設計指南。
• 可通過TI的官方網站獲取更多技術支持和文檔更新通知。

11. 注意事項

• 在設計和使用TPS43340-Q1時，應確保所有電氣參數和操作條件均在數據手冊規定的范圍內。
• 注意布局和接地設計，以最小化噪聲和干擾。
• 在實際應用中，應根據具體需求進行外部組件的選擇和參數調整，以實現最佳性能。
