TPS6518x 和 TPS65181xB 系列器件是單芯片電源，旨在 用于便攜式電子閱讀器應用的 E Ink Vizplex 顯示器，支持高達 9.7 的面板尺寸 英寸。兩個高效 DC-DC 升壓轉換器可生成 ±17V 電源軌，升壓至 22V 以及 –20 V，通過兩個更換泵為 Vizplex 面板提供柵極驅動器電源。二跟蹤 LDO 產生 ±15V 源電源，支持高達 120mA 的輸出電流。都 導軌可通過 I 調節^2^C 接口，以適應特定的 面板要求。
*附件：tps65180b.pdf

精確的背板偏置由線性放大器提供，并且可以進行調整 通過外部電阻器或 I^2^C 接口。VCOM 驅動程序可以源 或灌電流，具體取決于面板狀況。對于生產線中的 VCOM 自動調整， VCOM 可在 –0.3 V 至 –2.5 V 范圍內設置，并通過串行接口進行 8 位控制。功率 集成開關以將 VCOM 驅動程序與 E Ink 面板。^?^

TPS6518x 和 TPS65181xB 器件提供精確的溫度測量功能，以便 在運行過程中監控面板溫度。TPS65180 和 TPS65180B 需要主機 處理器通過 I 觸發溫度采集^2^C 寫入 而 TPS65181 和 TPS65181B 每 60 秒自動更新一次溫度。

特性

• 用于 E Ink Vizplex? 電子紙顯示器的單芯片電源管理解決方案^?^
• 從
  單個低電壓輸入電源產生正負柵極和
  源極驅動器電壓以及背板偏置
• 3V 至 6V 輸入電壓范圍
• 用于正軌基座的升壓轉換器
• 用于負軌
  基極的反相降壓-升壓轉換器
• 兩個用于源極驅動器電源的可調 LDO
  • LDO1：15 V、120 mA （VPOS）
  • LDO2：–15 V、120 mA （VNEG）
• 精確的輸出電壓跟蹤
  • VPOS – VNEG = ±50 mV
• 兩個電荷泵用于柵極驅動器電源
  • CP1：22 V、10 mA （VDDH）
  • CP2：–20 V、12 mA、（VEE）
• 可調節的 VCOM 驅動器，用于精確的面板-背板偏置
  • -0.3 V 至 -2.5 V
  • ±1.5% 精度 （±18 mV）
  • 8 位控制（11mV 標稱步長）
  • 最大 15mA 集成開關
• 用于禁用系統電源軌的集成
  3.3V 電源開關
• 熱敏電阻監控
  • 溫度范圍：–10°C 至 +85°C
  • ±1°C 精度（0°C 至 50°C）
• 我^2^C 串行接口
  • 從地址 0x48h （1001000）
• 靈活的上電排序
• 中斷和睡眠模式支持
• 用于高效熱
  管理的熱增強型封裝（48 引腳 7 mm × 7 mm × 0.9 mm VQFN）
• 應用
  • Active Matrix E Ink Vizplex
    面板的電源
  • EPD 電源
  • 電子書閱讀器
  • EPSON S1D13522 （ISIS） 時序控制器^?^
  • EPSON S1D13521 （Broadsheet） 時序控制器
  • 具有集成
    或軟件時序控制器 （OMAP） 的應用處理器

參數

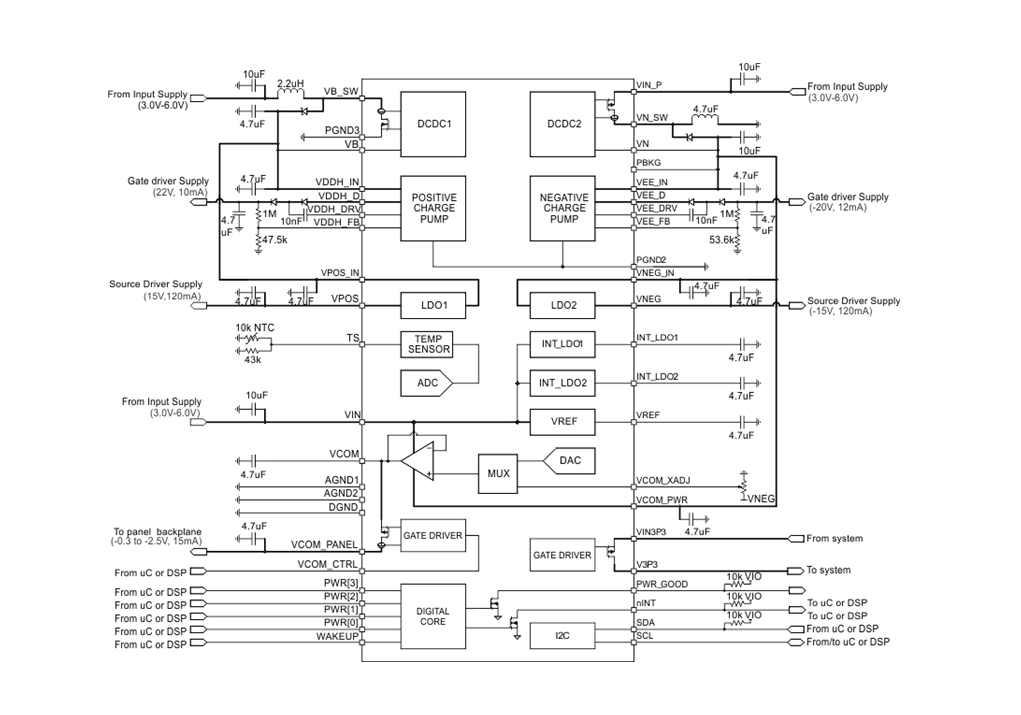

方框圖

1. 產品概述

• ?類型?：PMIC（電源管理集成電路）
• ?應用?：專為E Ink Vizplex電子紙顯示屏設計的單芯片電源管理解決方案
• ?特點?：支持3V至6V的輸入電壓范圍，集成多個DC-DC轉換器、LDO、電荷泵和溫度傳感器

2. 主要功能

• ?電源輸出?：
  • 兩個可調LDO（VPOS和VNEG），分別輸出±15V，最大電流120mA
  • 兩個電荷泵（VDDH和VEE），分別輸出22V和-20V
  • DCDC1（正升壓轉換器）和DCDC2（反相降壓-升壓轉換器）
• ?VCOM驅動?：可調VCOM驅動，用于準確面板背偏置，輸出范圍-2.5V至-0.3V
• ?溫度監測?：集成10kΩ NTC熱敏電阻監測電路，提供±1°C（0°C至50°C范圍內）的溫度測量

3. 控制與接口

• ?I2C接口?：支持通過I2C接口進行配置和控制，包括輸出電壓調整、電源序列設置、溫度閾值設置等
• ?GPIO控制?：支持通過PWR3:0]引腳進行電源序列控制
• ?電源良好輸出?：PWR_GOOD引腳，當所有電源軌正常時釋放（高阻態）
• ?中斷輸出?：nINT引腳，當發生故障或達到溫度閾值時輸出低電平中斷信號

4. 工作模式

• ?SLEEP模式?：最低功耗模式，所有內部電路關閉
• ?STANDBY模式?：所有電源軌關閉，但設備準備接受通過PWR3:0]引腳或I2C接口的命令
• ?ACTIVE模式?：一個或多個電源軌啟用，正常工作模式

5. 電氣特性

• ?輸入電壓范圍?：3V至6V
• ?輸出電壓范圍?：
  • VPOS：14.25V至15.75V（可調）
  • VNEG：-15.75V至-14.25V（可調）
  • VDDH：21V至23V
  • VEE：-21V至-19V
  • VCOM：-2.5V至-0.3V（可調）
• ?效率?：高達90%（取決于負載電流和輸出電壓）

6. 熱特性

• ?熱阻?：
  • RθJA（結到環境）：30.5°C/W
  • RθJC（結到外殼頂部）：16.2°C/W
  • RθJB（結到板）：7.1°C/W

7. 封裝與尺寸

• ?封裝類型?：48引腳VQFN，帶裸露熱墊
• ?尺寸?：7mm x 7mm x 0.9mm

8. 應用信息

• ?電源上電序列?：支持靈活的電源上電和關斷序列，可通過I2C接口或GPIO控制
• ?VCOM調整?：支持通過內部DAC或外部電位器調整VCOM電壓
• ?溫度監測?：TPS65180B需要主機通過I2C命令觸發溫度采集，而TPS65181B則自動每60秒觸發一次

9. 布局建議

• ?熱墊連接?：PBKG熱墊必須連接到VN（-16V）引腳，使用短而寬的銅跡線以改善散熱
• ?電感布局?：電感跡線必須保持在PCB頂層，避免使用過孔
• ?反饋跡線?：反饋跡線應遠離任何潛在的噪聲源，以避免耦合

10. 文檔與支持

• ?相關數據手冊?：提供了詳細的電氣特性、應用電路、布局指南等
• ?社區資源?：包括TI E2E在線社區、設計支持工具等

11. 注意事項

• 在使用前請仔細閱讀數據手冊，確保正確連接和配置
• 注意靜電放電（ESD）防護，避免損壞集成電路
• 根據應用需求選擇合適的外部組件，如電感、電容等
