TPS65921 器件是一款高度集成的電源管理電路（IC），支持 OMAP 應用處理器的電源和外設要求。該器件包含電源管理、通用串行總線（USB）高速（HS）收發器、模數轉換器（ADC）、實時時鐘（RTC）、鍵盤接口和嵌入式電源控制（EPC）。該器件的電源部分包含三個降壓轉換器，其中兩個可通過專用的 SmartReflex 3 類接口控制、多個低壓差（LDO）穩壓器、一個用于管理 OMAP 電源排序要求的 EPC 和一個 RTC 模塊。USB 模塊提供 HS 2.0 收發器，適合直接連接到帶有集成電荷泵（CP）的 OMAP 通用收發器宏單元接口（UTMI） + 低引腳接口（ULPI）。
*附件：tps65921.pdf

該器件還提供輔助模塊：ADC、鍵盤接口和與 JTAG 功能多路復用的通用輸入/輸出（GPIO）。鍵盤接口實現了內置掃描算法，以解碼基于硬件的按鍵并減少軟件使用，當多個額外的 GPIO 配置為輸入時，這些 GPIO 可以用作中斷。

特性

三個降壓轉換器：
- VDD1 輸出電流高達 1.2 A
  - TPS65921B 支持高達 1.2 A 的 VDD1
  - TPS65921B1 支持高達 1.4A 的 VDD1（1GHz 運行所必需的）
- SmartReflex 動態電壓管理
- 3.2MHz 固定頻率作
- V在范圍為 2.7 至 4.5 V
- 每個轉換器的典型靜態電流為 30 μA
四個通用可配置 LDO：
- 動態電壓調節
- 一個 LDO 的最大電流為 220mA
- V在范圍為 2.7 至 4.5 V
- 2 個具有低噪聲和高 PSRR 的 LDO
具有警報喚醒機制的 RTC
時鐘管理
- 32kHz 晶體振蕩器
- 用于 26、19.2 和 38.4 MHz 的時鐘限幅器
- HF 時鐘輸出緩沖器
USB接口：
- USB HS 2.0 收發器
- 符合 USB 1.3 OTG 標準
- 12 位 ULPI 1.1 接口
- USB 電源（用于 VBUS 的 5 V CP）
控制
- 高速 I^2^C 接口
- 所有資源均可由 I 配置^2^C
鍵盤接口多達 8 × 8
10 位 A/D 轉換器
熱晶片、熱關斷保護
μ*BGA 120 球 ZQZ

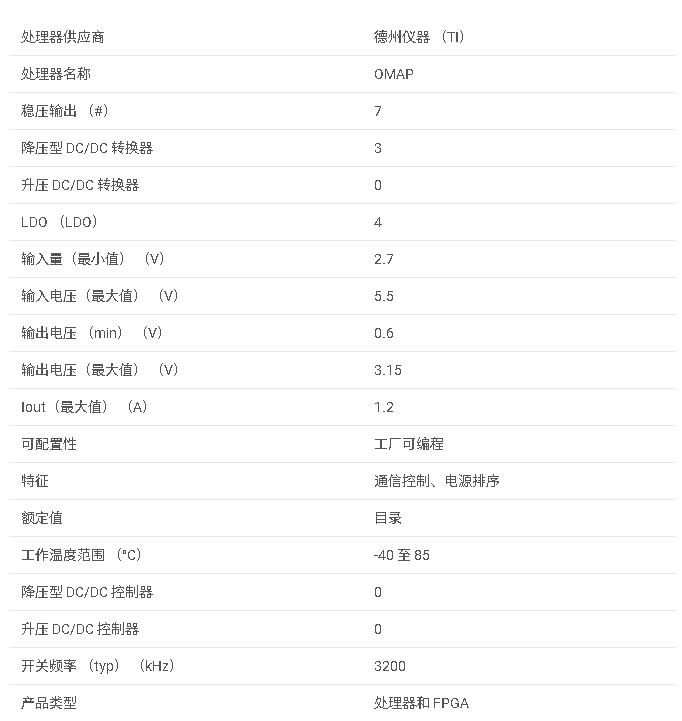

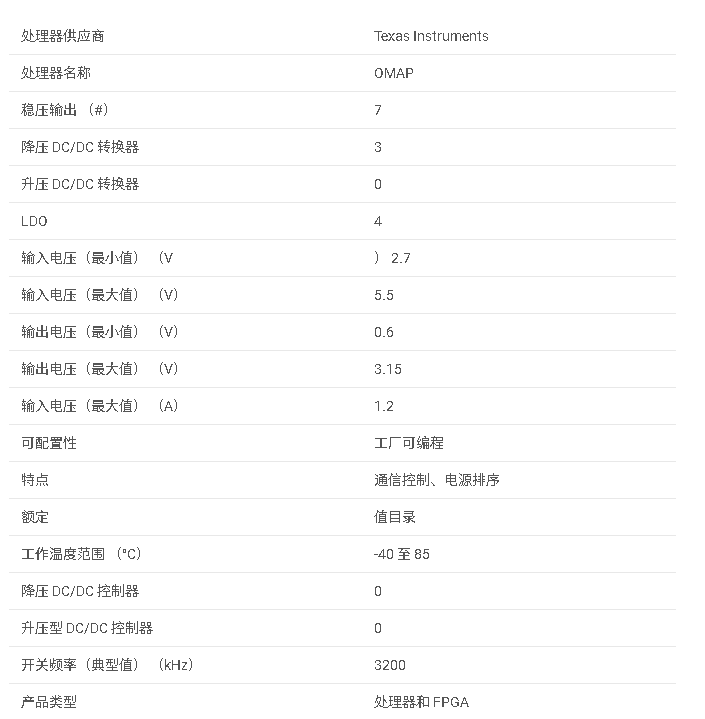

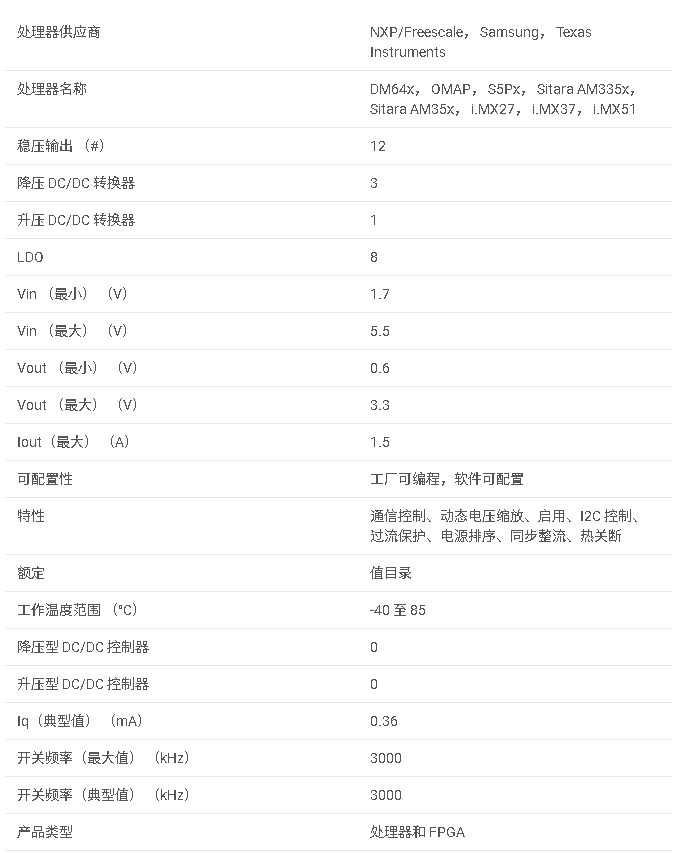

參數

方框圖

1. 產品概述

?類型?：高度集成的電源管理和USB單芯片解決方案
?主要特性?：
- 包含三個降壓轉換器（Step-Down Converters），支持高達1.2A（TPS65921B1支持1.4A）的輸出電流
- USB HS 2.0收發器，支持1-GHz操作
- SmartReflex?動態電壓管理
- 12位ULPI 1.1接口
- 3.2-MHz固定頻率操作
- USB電源供應（5-V CP for VBUS）
- 輸入電壓范圍：2.7V至4.5V
- 高速I2C接口
- 四個可配置通用LDO（Low Dropout Regulator）
- 10位A/D轉換器
- 熱關斷保護
- RTC（實時時鐘）與鬧鐘喚醒機制
- 時鐘管理功能

2. 應用領域

移動電話和智能手機
電子書
MP3播放器
OMAP?及低功耗DSP供電
手持設備

3. 功能模塊

?電源管理?：包括三個降壓轉換器、多個LDO、EPC（嵌入式電源控制）和RTC模塊
?USB模塊?：提供HS 2.0收發器，直接連接至OMAP UTMI+ULPI接口，集成電荷泵（CP）
?輔助模塊?：ADC、鍵盤接口、GPIOs復用JTAG功能

4. 關鍵特性

?降壓轉換器?：
- 可配置SmartReflex class-3接口控制兩個轉換器
- 每個轉換器具有獨立的使能/禁用控制
?LDO?：
- 可通過I2C配置
- 動態電壓調節
?USB收發器?：
- 支持OTG功能
- 集成電荷泵，提供5-V VBUS電源
?ADC?：
- 10位分辨率
- 外部和內部輸入通道
?鍵盤接口?：
- 內置掃描算法，減少軟件使用
- 支持最多8x8鍵盤矩陣

5. 保護功能

?熱關斷?：防止芯片過熱損壞
? 過壓保護（OVP） ?和欠壓保護（UVP）
?短路保護?：所有輸出均具有短路保護功能

6. 封裝與訂購信息

?封裝?：μ*BGA120球柵陣列封裝
?訂購信息?：提供不同前綴（X、P或空）的器件版本，表示產品開發周期的不同階段

7. 文檔與支持

?文檔?：包括數據手冊、寄存器手冊、硅芯片勘誤表、PCB布局指南等
?支持?：TI E2E在線社區提供技術支持和協作平臺

8. 注意事項

在設計和使用過程中，需嚴格遵守數據手冊中提供的絕對最大額定值、推薦操作條件和熱信息
注意靜電放電（ESD）防護，避免損壞設備
在生產系統中使用前，應進行充分的驗證和測試
