TPS80010 器件為 2 節堿性電池應用（如無線鼠標、鍵盤和視頻游戲控制器）提供集成的電源管理解決方案。VBUCK 1.8V 輸出由負載能力為 100mA 的降壓轉換器供電。當 VBUCK 大于其目標輸出電壓的 90% 時，會產生一個電源正常 （PG） 信號。TPS80010 中集成了一個 80mΩ 負載開關，該開關可連接到 VBUCK 輸出，從而在連接到多個負載時提供更大的系統設計靈活性。3.1V VBOOST 輸出由升壓轉換器供電。VBOOST 輸出電壓由集成的 3V LDO 進行后置調節。此后調節可在指定的電池范圍內提供低噪聲電源水平。
*附件：tps80010.pdf

特性

• 1.8V 降壓直流/直流轉換器
• 具有 3V 后置穩壓器 LDO 的 3.1V 升壓直流/直流轉換器
• 超過 91% 的轉換效率
• 兩個 DC-DC 轉換器的限流啟動
• 具有限流導通的負載開關
• 電池電量監控開關
• 32 引腳、4mm × 4mm × 1mm VQFN 封裝
• ESD 性能測試符合 JESD 22 標準
  • 2000V 人體模型
    （A114-B，II 類）
  • 500V 充電器件模型 （C101）

參數

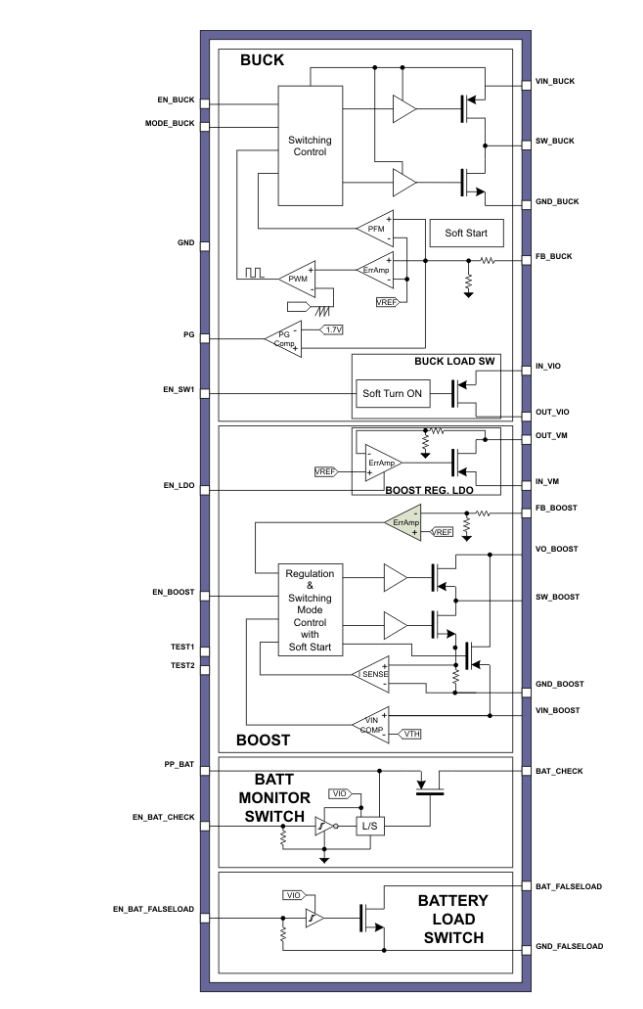

方框圖

1. 產品概述

• ?類型?：集成電源管理單元（PMU）
• ?應用?：雙節堿性電池供電的應用，如無線鼠標、鍵盤和游戲控制器
• ?特點?：
  • 1.8V降壓（Buck）DC-DC轉換器
  • 3.1V升壓（Boost）DC-DC轉換器，帶有3V后置調節LDO
  • 過91%的轉換效率
  • 負載開關，帶有限流啟動
  • 電池電量監測開關
  • 32引腳，4mm x 4mm x 1mm VQFN封裝

2. 主要功能

• ?降壓DC-DC轉換器?：
  • 固定1.8V輸出，負載能力達100mA
  • 自動在PWM和PFM模式之間切換以優化效率
  • 軟啟動功能，限制啟動時的浪涌電流
• ?升壓DC-DC轉換器?：
  • 固定3.1V輸出，負載能力達50mA
  • 斷續電流模式（DCM）以在低負載下保持效率
  • 3V后置調節LDO，提供低噪聲供電
• ?電池監測開關?：
  • 用于檢查電池壽命
  • 通過假負載實現，確定電池阻抗和健康狀態

3. 電氣特性

• ?降壓轉換器?：
  • 輸入電壓范圍：1.95V至3.6V
  • 輸出電壓精度：±1.5%（PWM），±1%（PFM）
  • 負載調整率：±0.5%
  • 轉換效率：高達92%（PFM），90%（PWM）
• ?升壓轉換器?：
  • 輸入電壓范圍：1.8V至3.6V
  • 輸出電壓：3.0V至3.2V
  • 負載調整率：±0.5%
  • 轉換效率：高達88%
• ?后置調節LDO?：
  • 輸出電壓：2.91V至3.09V
  • 負載調整率：40mV
  • 電源抑制比（PSRR）：40dB（120Hz至1kHz）

4. 熱特性

• ?熱阻?：θJA = 37.4°C/W

5. 封裝與尺寸

• ?封裝類型?：32引腳VQFN
• ?尺寸?：4mm x 4mm x 1mm

6. 應用信息

• ?設計要求?：
  • 降壓轉換器需要電感器和輸出電容器
  • 升壓轉換器同樣需要電感器和輸出電容器
  • 輸入電容器用于濾波和減少干擾
• ?布局指南?：
  • 輸入和輸出電容器應靠近IC放置
  • 反饋和輸出引腳應遠離噪聲源
  • 熱焊盤應連接到PCB的接地平面

7. 開發支持

• ?技術文檔?：提供數據手冊、應用電路、布局指南等
• ?社區資源?：鏈接到TI的E2E在線社區，提供設計支持和問題解決

8. 訂購信息

• ?器件狀態?：活躍
• ?封裝選項?：VQFN RSM
• ?環境信息?：符合RoHS和Green標準

9. 注意事項

• 在使用前，請確保所有元件的電壓和電流額定值在絕對最大額定值之內
• 遵循推薦的布局和元件選擇指南，以確保最佳性能
• 注意靜電放電（ESD）保護，避免損壞IC
