概述
AD9861是面向通信市場的集成轉換器MxFE系列產品之一。它集成雙通道10位模數轉換器(ADC)和雙通道10位數模轉換器(TxDAC?)。可提供-50和-80兩種速度等級。-50等級針對50 MSPS及以下的ADC采樣速率進行了優化，-80等級則針對50 MSPS到80 MSPS之間的ADC采樣速率進行了優化。雙通道TxDAC在最高200 MHz頻率下工作，并內置一個可旁路的2倍或4倍插值濾波器。同時提供三個輔助轉換器，以提供所需的系統級控制電壓或用來監控系統信號。AD9861針對高性能、低功耗、小尺寸而優化，為寬帶通信市場提供高性價比的解決方案。
數據表：*附件：AD9861混合信號前端基帶收發器，適合寬帶應用技術手冊.pdf

AD9861使用一個輸入時鐘引腳(CLKIN)產生所有系統時鐘。ADC和TxDAC時鐘在時序產生模塊內產生，提供分頻電路、PLL乘法器和開關等用戶可編程選項。

靈活的雙向20位I/O總線支持各種定制的數字后端或開放市場DSP。

在半雙工系統中，接口支持20位并行傳輸或10位交錯傳輸。在全雙工系統中，接口支持交錯傳輸?shù)?0位ADC總線以及交錯傳輸?shù)?0位TxDAC總線。靈活的I/O總線減少了引腳數量，進而縮小了AD9861及其連接器件的封裝尺寸。

AD9861可以利用MODE引腳或串行可編程接口(SPI)配置接口總線，在低功耗模式下運行ADC，配置TxDAC插值速率，并控制ADC及TxDAC關斷。SPI可為TxDAC路徑（例如為通道匹配而進行的粗調和精調增益控制以及失調控制）與ADC路徑（例如，內部占空比穩定器和二進制補碼數據格式）提供更多可編程方案。

AD9861采用64引腳LFCSP封裝（薄型、細間距芯片級封裝）。外形尺寸僅為9 mm × 9 mm，高度小于0.9 mm，適合PCMCIA卡等空間緊湊的應用。

應用

• 寬帶接入
• 寬帶局域網（LAN）
• 通信（調制解調器）

特性

• 接收路徑內置雙通道10位模數轉換器，支持內部或外部基準電壓源接入，提供50 MSPS和80 MSPS兩種型號
• 發射路徑內置雙通道10位、200 MSPS數模轉換器，提供1倍、2倍或4倍插值和可編程增益控制
• 內部時鐘分配模塊包括可編程鎖相環(PLL)與時序產生電路，允許單一基準時鐘操作
• 靈活的20引腳I/O數據接口，允許在半雙工模式下進行各種交錯或非交錯數據傳輸，以及在全雙工模式下進行交錯數據傳輸
• 通過寄存器可編程性或可選MODE引腳的有限可編程性可配置
• 獨立的接收(Rx)與發送(Tx)關斷控制引腳
• 64引腳LFCSP封裝（9 mm × 9 mm尺寸）
• 3個可配置輔助轉換器引腳

框圖

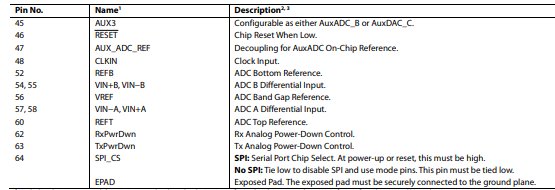

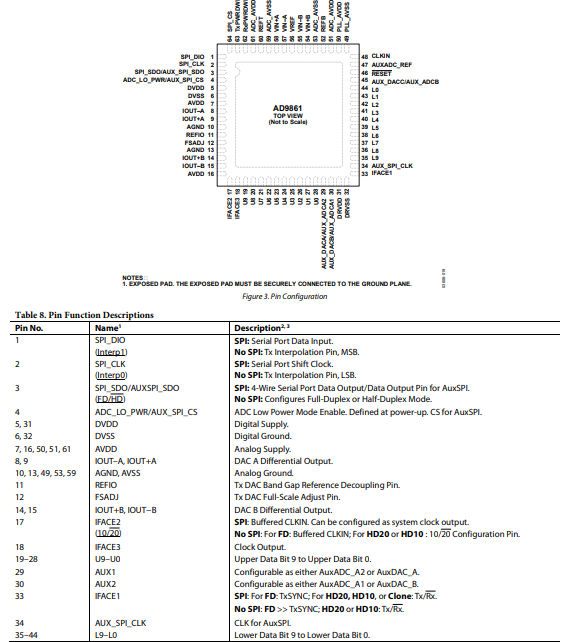

引腳配置描述

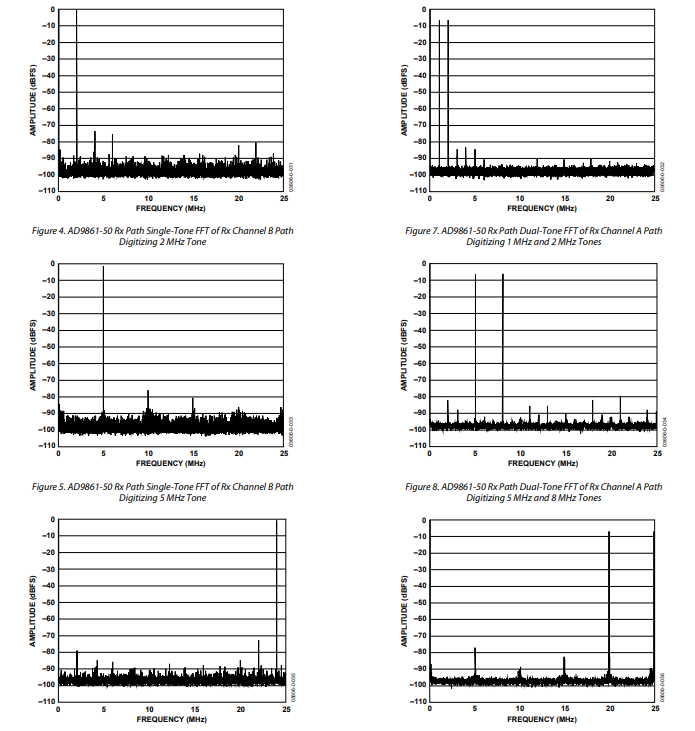

典型性能特征

工作原理

系統模塊

AD9861旨在滿足多種無線通信的混合信號前端需求。它具備一個接收路徑，該路徑由雙路10位接收ADC組成；還具有一個發射路徑，由雙路10位發射DAC（TxDAC）組成。AD9861集成了額外的功能，這些功能在大多數系統中通常是必需的，比如電源可擴展性、額外的輔助轉換器、發射增益控制以及時鐘乘法電路。

AD9861在尺寸和功耗方面進行了優化，以滿足從低功耗便攜式設備到高性能基站等廣泛應用的需求。它采用64引腳無鉛小型芯片級封裝（LFCSP），尺寸僅為9 mm × 9 mm。功耗可以根據具體應用進行優化，不僅可以通過速度等級選項，還能通過集成電源關斷控制、ADC模式、TxDAC電源縮放以及半雙工模式來實現，這些模式會自動禁用未使用的數字路徑。

AD9861使用兩個10位總線來傳輸接收路徑數據和發射路徑數據。這些總線支持20位并行數據傳輸以及10位交織數據傳輸。總線可通過外部模式引腳或內部寄存器設置進行配置。寄存器允許對設備的整個功能進行多種選擇。

以下部分將討論AD9861的各個模塊：接收路徑模塊、發射路徑模塊、輔助轉換器模塊、數字模塊、可編程寄存器模塊以及時鐘分配模塊。

接收路徑模塊

接收路徑概述

AD9861的接收路徑由兩個10位、50 MSPS（對于AD9861 - 50）或80 MSPS（對于AD9861 - 80）的模數轉換器（ADC）組成。雙ADC路徑共享相同的時鐘和基準電路，以提供最佳的匹配特性。每個ADC采用9級差分流水線開關電容架構，并帶有輸出誤差校正邏輯。

流水線架構使第一級能夠基于新的輸入樣本運行，其余各級則對前一個樣本進行處理，在時鐘下降沿進行采樣。流水線的每一級（最后一級除外）都包括一個低分辨率閃存ADC、一個剩余乘法器，用于控制流水線中下一級的數模轉換器（DAC）。DAC輸出（與該級輸入信號相減）被放大（或乘以倍數）后，傳輸?shù)较乱患壛魉€。剩余乘法器級也被稱為乘法DAC（MDAC）。每一級都有一位冗余，用于校正閃存誤差。最后一級僅由閃存ADC組成，以促進閃存誤差的數字校正。

差分輸入級具有直流自偏置功能，支持差分或單端輸入。輸出暫存模塊將數據與輸出緩沖器對齊，校正誤差，并將數據傳輸?shù)捷敵鼍彌_器。

接收路徑的延遲為5個時鐘周期。

接收路徑模擬輸入等效電路

AD9861的接收路徑模擬輸入采用了一種新穎的結構，將采樣保持放大器（SHA）和第一級流水線剩余放大器的功能進行了整合，采用緊湊的開關電容電路實現。這種結構在實現相當噪聲和功率性能的同時，通過省去流水線中原本單獨的放大器，減少了一個放大器。

圖70展示了AD9861的等效模擬輸入（開關電容輸入）。將CLK邏輯電平拉高會打開開關S3，并閉合開關S1和S2，此時為輸入電路的采樣模式。在此模式下，連接到VIN+和VIN - 的輸入電容Cs會被充電。將CLK邏輯電平拉低會閉合S2，然后打開S1，接著閉合S3，此時輸入電路進入保持模式。

輸入SHA的結構對輸入驅動提出了一定要求。差分輸入電阻通常為2 kΩ。Cs、Ch和輸入源的組合需要滿足一定條件。Cs通常小于5 pF，輸入源必須能夠在半個時鐘周期內，以10位精度對Cs進行充電或放電。當SHA進入采樣模式時，輸入源必須通過開關S1的Ron（通常為100 Ω）提供充電電流，以在半個ADC采樣周期內將電容充電至設定電壓。這種情況對應于驅動低輸入阻抗。另一方面，當源電壓等于Ch上先前存儲的值時，保持電容無需輸入電流，等效輸入阻抗極高。
