TPS6500xx 器件是適用于便攜式的單芯片電源管理 （PWM） IC 應用。這兩款器件都結合了一個降壓轉換器和兩個低壓差 （LDO） 監管 機構。降壓轉換器在輕負載時進入低功耗模式，以實現最高效率 在盡可能寬的負載電流范圍內。對于低噪聲應用，這些器件可以 通過引腳強制進入固定頻率 PWM。降壓轉換器體積小，因為它 小型電感器和電容器。降壓轉換器具有用于排序的電源良好狀態輸出。 LDO 可提供 300 mA 電流，并在 1.6 V 至 6 V 的輸入電壓范圍內工作。A 降級 轉換器或主電池可以直接為 LDO 供電。降壓轉換器和 LDO 具有 獨立的電壓輸入，可實現最大的設計和排序靈活性。
*附件：tps65000.pdf

TPS65001 通過添加電源電壓監控器 （SVS） 來擴展功能。自 最大限度地提高 SVS 的靈活性，復位電壓由兩個外部電阻器設置，并且 reset time 由一個小的外部電容器設置。對于外部控制，SVS 可以使用其 /手動復位輸入，用于連接按鈕。

TPS65000 采用 16 引腳無鉛封裝（3 mm × 3 mm QFN）。TPS65001是 采用 20 引腳無鉛封裝（3 mm × 3 mm QFN）。

特性

• 降壓轉換器：
  • V在范圍：2.3 V 至 6 V
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.25MHz 固定頻率作
  • 600mA 或 1A （TPS650061） 輸出電流
• 低壓差 （LDO）：
  • V在范圍：1.6 V 至 6 V
  • 可調輸出電壓
  • 高達 300mA 的輸出電流
  • 獨立的電源輸入和使能
• 電源電壓監控器 （TPS65001）
  • 按鈕的手動復位輸入
  • 可調復位時間
  • 可調復位電壓
• 3 mm × 3 mm 16 引腳 WQFN 封裝 （TPS65000）
• 3 mm × 3 mm 20 引腳 WQFN 封裝 （TPS65001）
• 應用
  • 負載點
  • 嵌入式處理器功率
  • 手機
  • 智能手機
  • PDA
  • 掌上電腦
  • 便攜式媒體播放器

參數

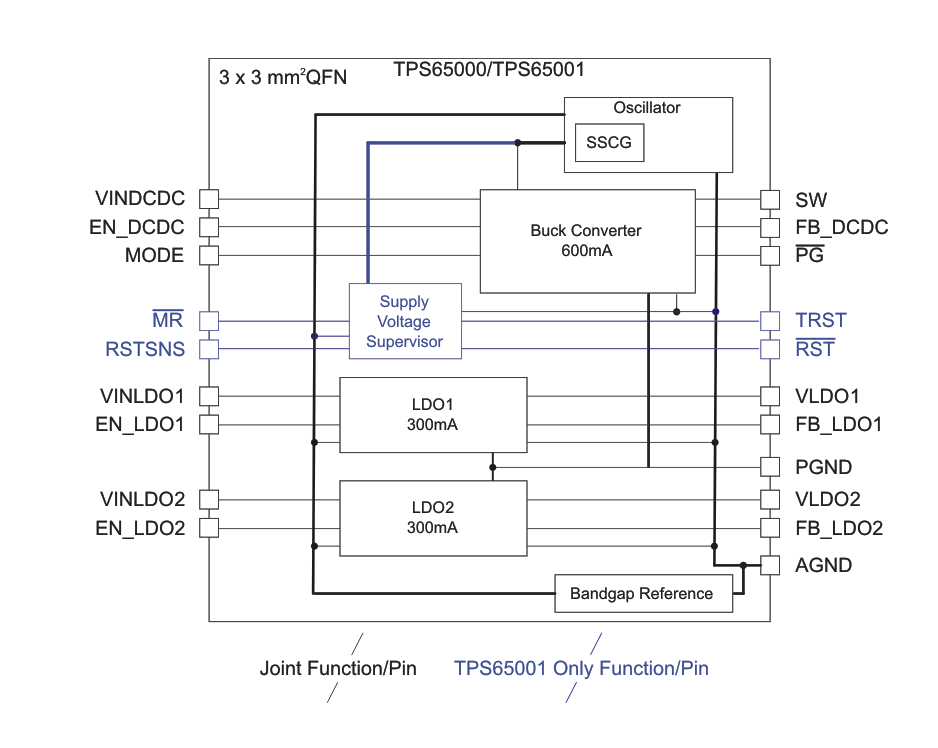

方框圖

一、概述

TPS65000系列是Texas Instruments（TI）生產的一款單芯片電源管理IC（PMIC），專為便攜式應用設計，結合了單步降轉換器（Step-Down Converter）與兩個低壓差線性穩壓器（LDO）。該系列芯片支持2.3V至6V的輸入電壓范圍，并提供多種設備選項以滿足不同應用需求。

二、主要特性

1. ?步降轉換器?
   • 固定頻率2.25MHz操作。
   • 可調或固定輸出電壓。
   • 600mA（TPS65000/01）或1A（TPS650061）輸出電流。
   • 自動在PWM（脈沖寬度調制）與PFM（脈沖頻率調制）模式間切換以優化效率。
2. ? 低壓差線性穩壓器（LDO） ?
   • 兩個獨立的LDO，每個提供高達300mA的輸出電流。
   • 寬輸入電壓范圍（1.6V至6V）。
   • 可調輸出電壓。
3. ?其他功能?
   • TPS65001及TPS650061集成供電電壓監視器（SVS）。
   • 傳播頻譜時鐘（SSC）生成，減少EMI。
   • 電源良好（PG）信號輸出，指示DC-DC轉換器和LDO的狀態。
   • 可選的手動復位輸入。

三、設備選項

TPS65000系列提供多種設備選項，以滿足不同應用需求：

• TPS65000：基礎版本，無SVS，LDO電壓可調。
• TPS65001：集成SVS，LDO1和LDO2電壓固定。
• TPS650001/03/06：固定DC-DC輸出電壓和LDO電壓組合。
• TPS650061：1A DC-DC輸出電流，集成SVS，其他特性與TPS65001相似。

四、應用

TPS65000系列適用于多種便攜式應用，包括但不限于：

• 嵌入式處理器電源
• 手機
• 智能手機
• PDA
• 掌上電腦
• 便攜式媒體播放器

五、封裝與尺寸

• TPS65000：16引腳WQFN封裝（3mm x 3mm）
• TPS65001：20引腳WQFN封裝（3mm x 3mm）

六、熱學與電氣特性

• 提供詳細的熱阻和電氣特性參數，包括結到環境的熱阻（RθJA）、工作結溫范圍等。
• 電氣特性涵蓋輸入電壓范圍、輸出電壓準確性、負載調節和線性調節等關鍵指標。

七、布局指南

• 提供布局和旁路電容放置的推薦指南，以確保最佳性能。
• 強調熱焊盤與PCB地平面的良好連接，以及最小化噪聲耦合的布局技巧。

八、文檔與支持

• 提供相關技術文檔、應用報告和設計支持資源。
• 可通過TI的E2E在線社區獲取進一步的技術支持和合作。

總結

TPS65000系列是一款功能豐富、高效且靈活的電源管理IC，專為便攜式應用設計。其集成的步降轉換器和LDO提供了穩定的電壓輸出，同時支持多種保護功能和可配置選項，以滿足不同應用需求。通過詳細的文檔和支持資源，設計師可以輕松集成該系列芯片到其系統中。
