OPA172、OPA2172 和 OPA4172 (OPAx172) 屬于 36V、單電源、低噪聲運算放大器系列，該系列放大器能夠在 +4.5V (±2.25V) 至 +36V
(±18V) 的電源范圍內運行。這款最新補充的高壓 CMOS 運算放大器與 OPAx171 和 OPAx170 搭配，為用戶提供了廣泛的帶寬、噪聲和功率選擇，可以滿足各種應用的 需要。OPAx172 采用微型封裝并且提供低偏移、漂移和靜態電流。這些器件還提供寬帶寬、快速轉換率和高輸出電流驅動能力。單通道、雙通道和四通道版本均具有相同的技術規格，可最大程度地提高設計靈活性。

數據手冊：*附件：OPA4172 四路、36V、10MHz、低功耗運算放大器技術手冊.pdf

與大多數只在一個電源電壓下額定運行的運算放大器不同，OPAx172 系列可在 +4.5 至 +36V 的電壓范圍內額定運行。超過電源軌的輸入信號不會導致相位反向。輸入可在負電源軌以下 100mV 以及正電源軌 2V 之內正常運行。請注意這些器件可在正電源軌之上 100mV 的滿軌到軌輸入上運行，但是在正電源軌 2V 之內運行時性能會受到影響。

OPAx172 系列運算放大器額定運行溫度范圍為 -40°C 至 +125°C。

特性
? 寬電源范圍：
+4.5V 至 +36V，±2.25V 至 ±18V
? 低偏移電壓：±0.2mV
? 低偏移漂移：±0.3μV/°C
? 增益帶寬：10MHz
? 低輸入偏置電流 ：±8pA
? 低靜態電流：每放大器 1.6mA
? 低噪聲：7nV/√Hz
? 已過濾電磁干擾 (EMI) 和射頻干擾 (RFI) 的輸入
? 輸入范圍包括負電源
? 輸入范圍運行至正電源
? 軌到軌輸出
? 高共模抑制：120dB
? 行業標準封裝：
– SOIC-8、VSSOP-8、SOIC-14、TSSOP-14
? 微型封裝：單電源版本采用 SC70 和 SOT-23 封裝；
雙電源版本采用 WSON-8 封裝

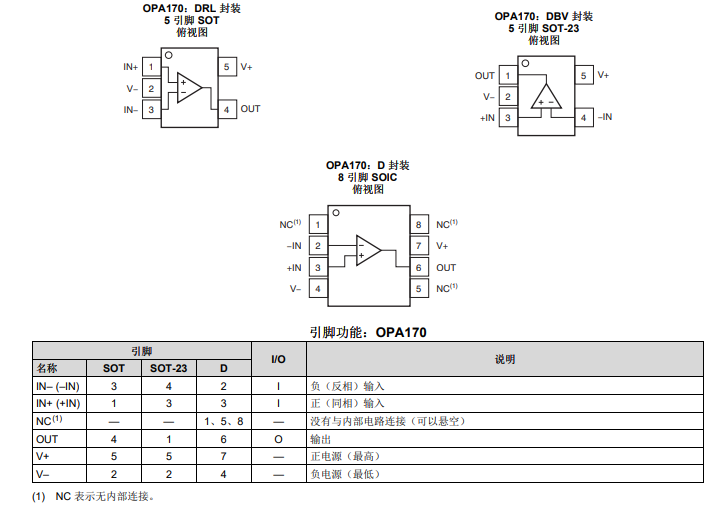

引腳功能和配置

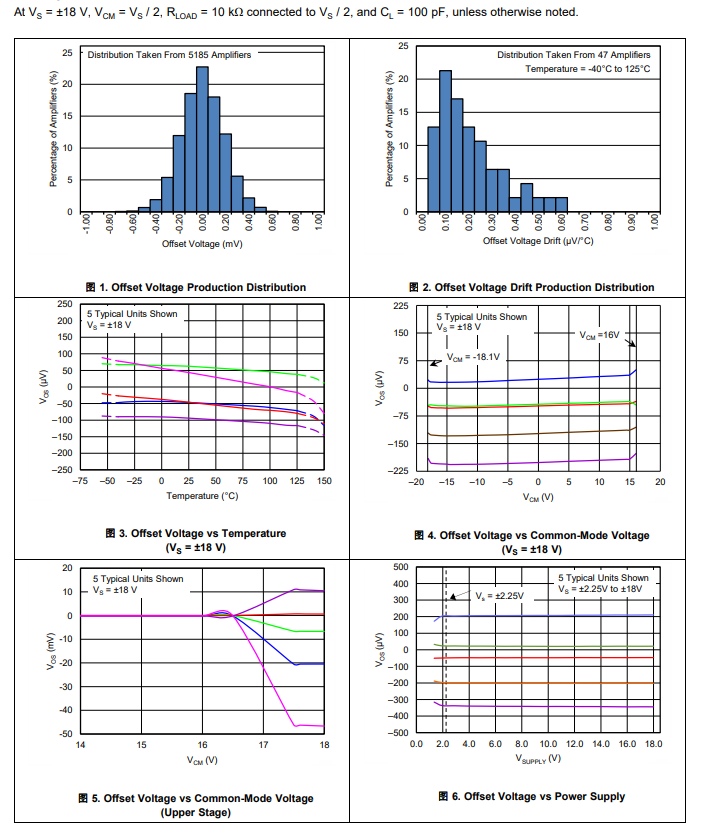

典型特性

功能方框圖

應用
? 電源模塊內的跟蹤放大器
? 商用電源
? 傳感器放大器
? 橋式放大器
? 溫度測量
? 應力計放大器
? 精密積分器
? 測試設備
