LM26480-Q1 是一款符合汽車標準的多功能電源管理單元 （PMU），針對低功耗數字應用進行了優化。該器件集成了兩個高效的 1.5A 降壓直流/直流轉換器和兩個 300mA 線性穩壓器。DC-DC 降壓轉換器提供 96% 的典型效率，可實現最低的功耗。功能包括軟啟動、欠壓鎖定、電流過載保護、熱過載保護和內部上電復位 （POR） 電路，該電路可監控降壓 1 和 2 的輸出電壓電平。
*附件：lm26480-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 輸入電壓：2.8 V 至 5.5 V
• 與高級應用處理器和 FPGA 兼容
• 兩個 LDO，用于為內部處理器功能和 I/O 供電
• 精密內部基準
• 熱過載保護
• 電流過載保護
• 用于 Buck1 和 Buck2 的外部上電復位功能
• 欠壓鎖定檢測器，用于監控輸入電源電壓
• 降壓型 DC-DC 轉換器 （Buck）
  • 1.5A 輸出電流
  • V外從：
  • 降壓 1：1.5 A 時為 0.8 V 至 2 V
  • Buck2 ： 1.5 A 時為 1 V 至 3.3 V
  • 效率高達 96%
  • ±3% FB 電壓精度
  • 2MHz PWM 開關頻率
  • PWM 至 PFM 在低負載下自動模式切換
  • 自動軟啟動
• 線性穩壓器 （LDO）
  • V外1 V 至 3.5 V
  • ±3% FB 電壓精度
  • 300mA 輸出電流
  • 25mV（典型值）壓差
  • 使用 LM26480-Q1 和WEBENCH 電源設計器^?^

參數

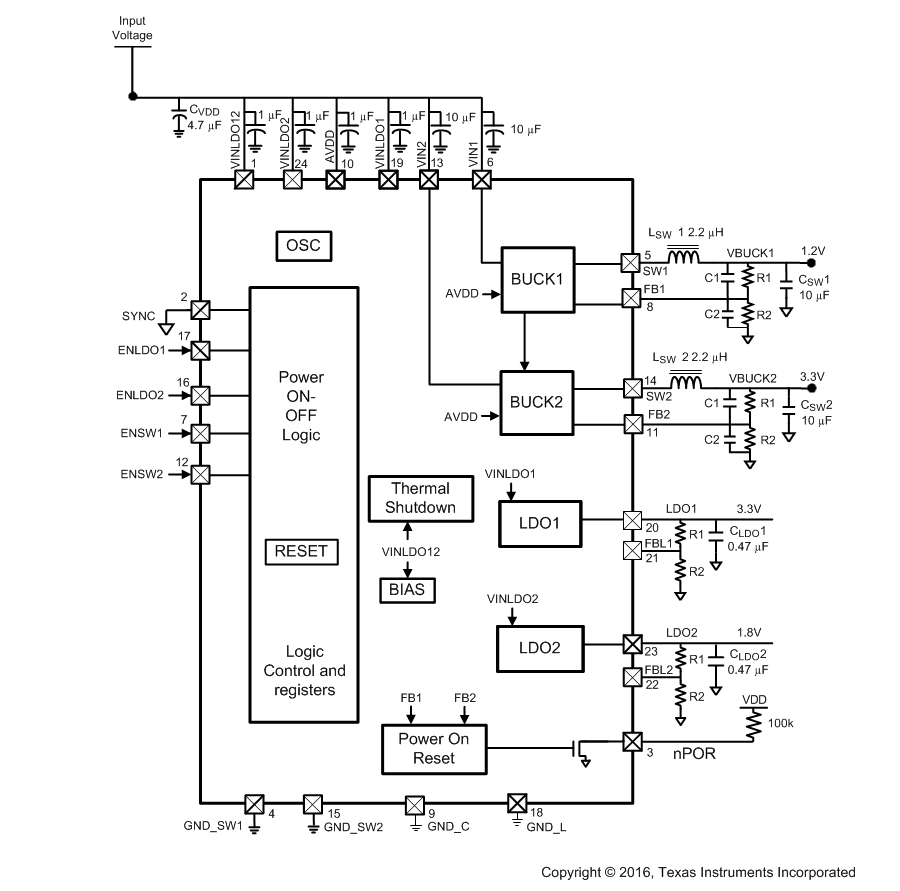

方框圖

一、概述

LM26480-Q1是一款專為汽車應用設計的多功能電源管理單元（PMU），集成了兩個高效的1.5A降壓DC-DC轉換器和兩個300mA的線性穩壓器（LDO）。該設備優化了低功耗數字應用的需求，具備軟啟動、欠壓鎖定、過流保護、熱過載保護以及內部電源上電復位（POR）電路等功能。

二、主要特性

1. 降壓DC-DC轉換器

• ?高效能?：提供高達96%的轉換效率。
• ?寬輸入電壓范圍?：支持2.8V至5.5V的輸入電壓。
• ?可編程輸出電壓?：輸出電壓范圍分別為Buck1: 0.8V至2V，Buck2: 1V至3.3V，且可通過外部電阻分壓器調整。
• ?自動模式切換?：根據負載電流自動在PWM和PFM模式之間切換，以維持高效率。

2. 線性穩壓器（LDO）

• ?低噪聲設計?：適用于模擬負載，提供穩定的輸出電壓。
• ?寬輸出電壓范圍?：支持1V至3.5V的輸出電壓，且可通過外部電阻分壓器調整。
• ?低dropout電壓?：典型值為25mV，確保在輕載或低輸入電壓下仍能正常工作。

3. 控制與保護特性

• ?獨立使能引腳?：允許用戶獨立控制每個DC-DC轉換器和LDO的開啟和關閉。
• ?內部POR電路?：監測Buck1和Buck2的輸出電壓水平，并在電壓不穩定時提供復位信號。
• ?多種保護機制?：包括欠壓鎖定、過流保護、熱過載保護等，確保設備在惡劣環境下的可靠性。

4. 汽車級認證

• ?AEC-Q100認證?：滿足汽車應用的高可靠性要求，可在-40°C至+125°C的溫度范圍內正常工作。

三、應用

• ?核心數字電源?：為汽車中的高級應用處理器和FPGA提供穩定的電源。
• ?外圍I/O電源?：為汽車中的各種外圍設備提供所需的電源軌。
• ?低功耗數字應用?：適用于需要高效電源管理的各種汽車電子系統。

四、封裝與尺寸

• ?封裝類型?：WQFN 24引腳封裝，尺寸為4mm x 4mm。

五、文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和布局指南。
• ?TI社區資源?：用戶可通過TI社區獲取技術支持和文檔更新通知。

六、布局與熱管理

• ?布局指南?：建議將電感器和輸出電容器放置在靠近轉換器的位置，以減少噪聲和提高效率。
• ?熱管理?：設備具有多個熱管理特性，包括熱關斷保護和暴露的熱焊盤，有助于將熱量傳導到PCB上。

七、注意事項

• 在設計和使用LM26480-Q1時，應仔細遵循數據手冊中的推薦布局指南和元件選擇，以確保最佳性能和穩定性。
• 在處理集成電路時，應遵守適當?shù)撵o電放電（ESD）預防措施，避免損壞芯片。
