概述
HMC1160 是一款 MMIC 壓控振蕩器，集成了諧振器、負電阻器件和變?nèi)?a target="_blank">二極管，具有半頻輸出。

由于振蕩器采用單芯片結構，輸出功率和相位噪聲性能在整個溫度范圍內非常出色。

采用 5 V 電源電壓時，功率輸出為 12 dBm（典型值）。壓控振蕩器采用符合 RoHS 標準的 SMT 封裝，無需外部匹配元件。
數據表：*附件：HMC1160具有半頻輸出的MMIC VCO，8.45GHz至9.30GHz技術手冊.pdf

應用

• 點對點和多點無線電
• 測試設備和工業控制
• VSAT的

特性

• 雙輸出：fO = 8.45 GHz 至 9.3 GHz
• f O /2 = 4.225 GHz 至 4.65 GHz
• P 輸出 ：12 dBm
• 相位噪聲：100 kHz 時為 ?116 dBc/Hz
• 無需外部諧振器
• 符合 RoHS 規范，5 mm × 5 mm SMT 封裝：25 mm^2^

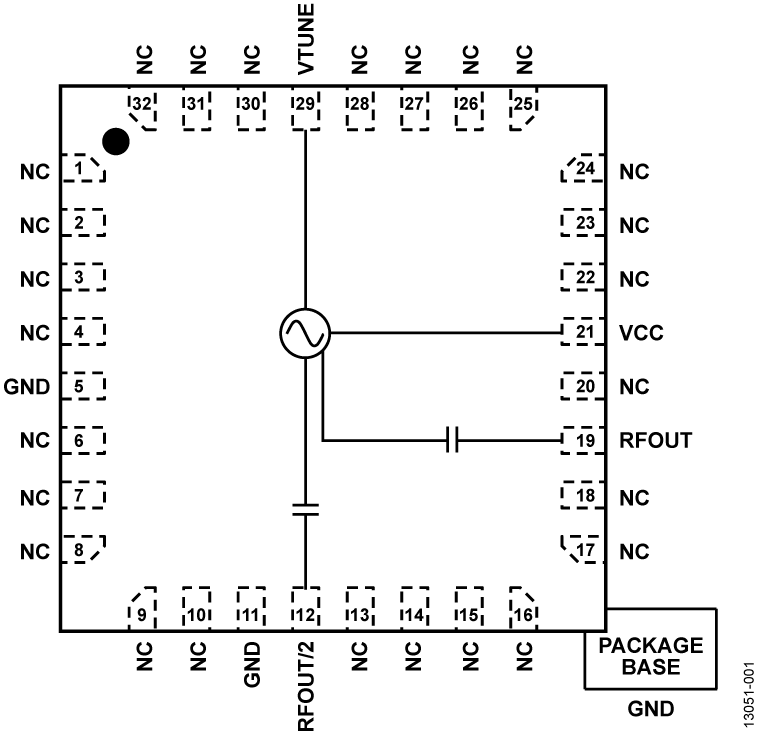

框圖

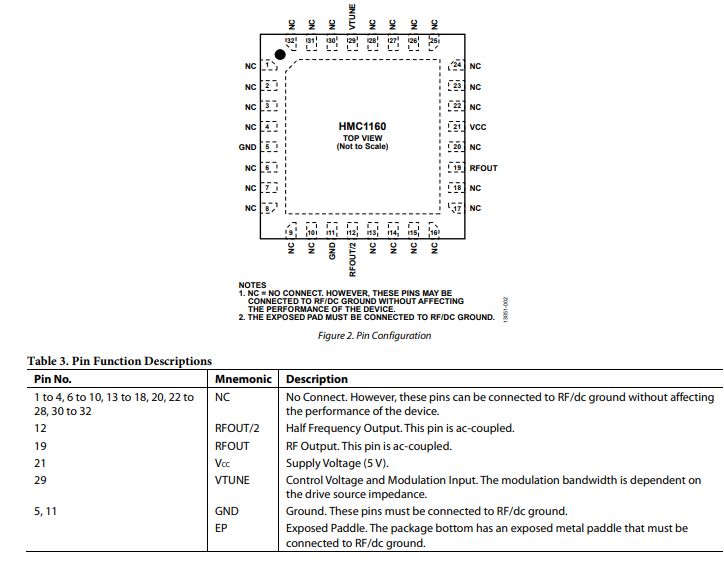

引腳配置描述

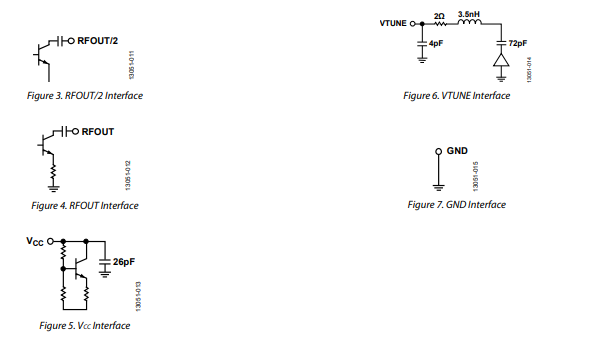

接口示意圖

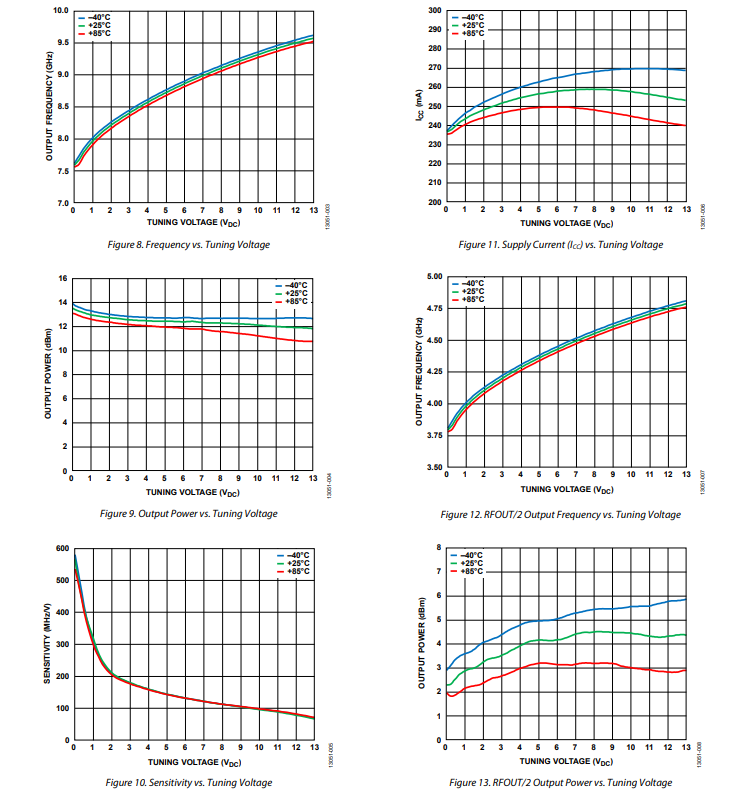

典型性能特征

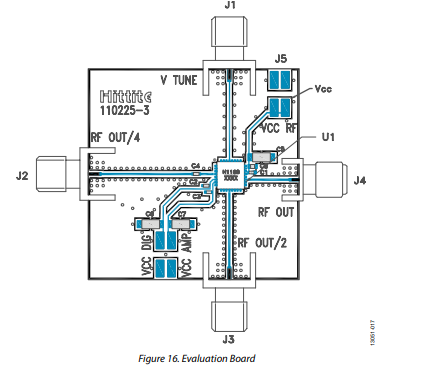

評估印刷電路板(PCB)

應用中使用的電路板采用RF電路設計技術。確保信號線的阻抗為50ω，并且封裝接地引腳和背面接地板直接連接到接地層。使用足夠數量的過孔連接頂部和底部接地層。如有需要，ADI公司可提供圖16所示的評估電路板。
