AFE032 是一款低成本，集成型，電力線通信 (PLC)，模擬前端 (AFE) 器件，此器件能夠在一個數字信號處理器 (DSP) 或者微控制器控制下實現到電力線的變壓器耦合連接。 這款器件非常適合于將高達 1.9A 的高電流、低阻抗線路驅動進入電抗性負載。

數據手冊：*附件：AFE032 適用于驅動低阻抗線路的低成本集成電力線通信 (PLC) 模擬前端技術手冊.pdf

此集成型接收器能夠檢測到低至 10μVRMS 的信號（G3-FCC 模式），并且能夠支持寬范圍增益選項以適應不同的輸入信號情況。 此單片集成電路在要求嚴格的電力線通信應用中提供高可靠性。

AFE032 傳輸功率放大器由電壓范圍在 7V 至 24V 的單電源供電。在負載電流為典型值時 (IOUT = 1.5 A PEAK )，一個寬輸出擺幅用一個額定 15V 的電源提供 12VPP 性能。

此器件在過熱和短路情況下受到內部保護。 此器件還提供一個可選電流限值。 提供一個表示電流限制，過熱限制和過壓的中斷輸出。 還提供一個關斷引腳，并且可被用來將此器件快速置于最低功耗狀態。 為了通過串行外設接口 (SPI) 來優化功率耗散，可以啟用或禁用每個功能塊。

AFE032 采用耐熱增強型，表面貼裝，PowerPAD QFN-48 封裝方式。 額定工作擴展工業結溫范圍為 -40°C 至 +125°C。

特性

• 支持：
  • CENELEC A，B，C，D 頻帶
  • ARIB STD-T84，FCC
  • FSK，SFSK 和 NB-OFDM
• 符合：
  • EN50065-1，-2，-3，-7
  • 美國聯邦通信委員會 (FCC)，第 15 部分
  • ARIB STD-T84
• 標準：
  • G3，PRIME，P1901.2，ITU-G.hnem
• 可編程 Tx 低通濾波器和
  Rx 帶通濾波器
• 具有熱保護和過流保護的集成型電力線驅動器
• 低功耗：
  • 50mW（接收器模式）
• 接收敏感度：10μV RMS （典型值）
• 四線制 SPI 接口
• 3 個集成型零交叉檢測器
• 封裝方式：48 引腳四方扁平無引線 (QFN) PowerPAD
• 擴展溫度范圍：
  -40°C 至 +125°C

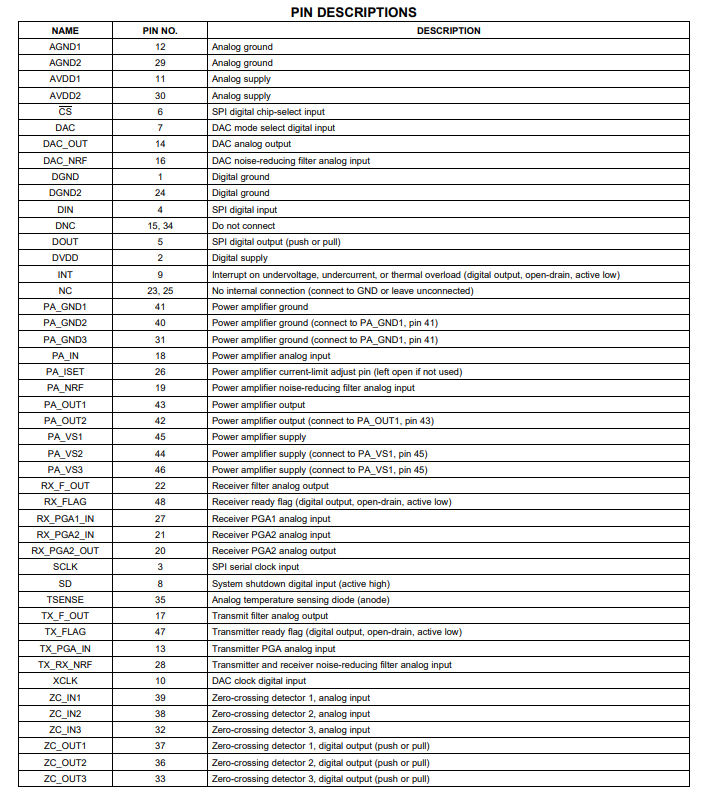

引腳功能和配置

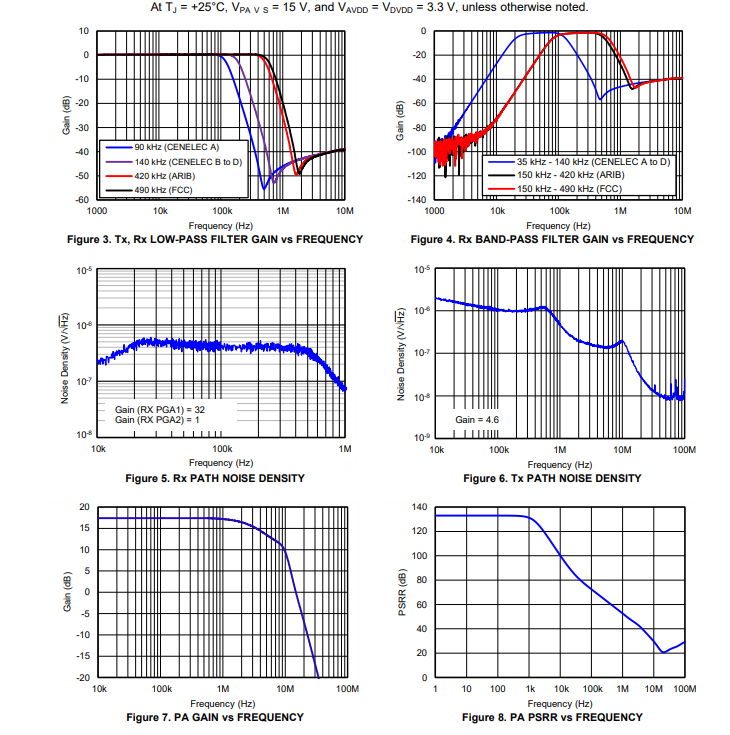

典型特性

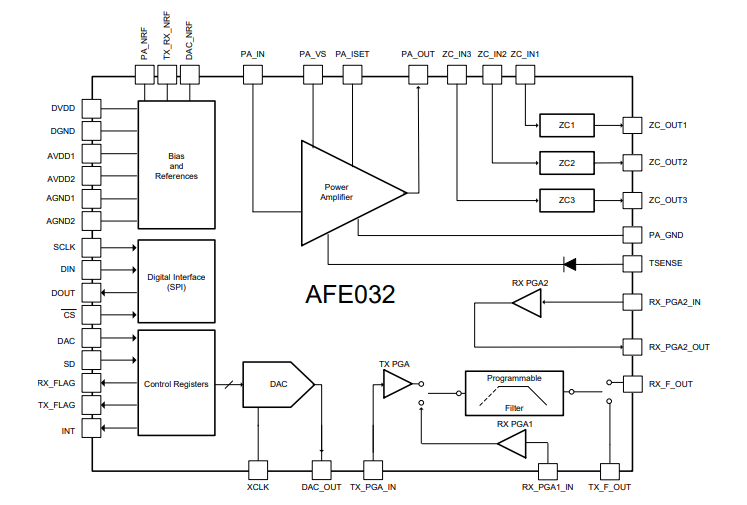

功能方框圖

應用范圍

• 電子儀表
• 家庭局域網
• 照明
• 太陽能
• 電纜附線和電動汽車供電設備 (EVSE)
