LP3905 是一款多功能電源管理單元，針對低功耗手持應用進行了優化。該器件集成了兩個 600mA DC-DC 降壓穩壓器和兩個 150mA 線性穩壓器。提供固定和可調降壓輸出版本。LP3905 還具有兩個用于設備輸出控制的使能引腳，并采用 WSON 封裝。
*附件：lp3905.pdf

特性

• 兩個降壓穩壓器，用于為大電流處理器功能或外設供電
• 兩個線性穩壓器，用于為內部處理器功能和 I/O 供電
• 一個使能引腳，用于 Buck1 和線性穩壓器 1 和 2
• 用于 Buck2 的獨立使能引腳
• 熱保護和電流過載保護
• 小型 14 引腳 WSON 封裝 （4x4mmx0.8mm）

主要規格

• 降壓穩壓器
  • 固定和可調電壓選項，范圍 1.0V 至 3.3V^(1)^
  • 效率高達 90%
  • 自動切換 PFM-PWM 模式和固定 PWM 模式
  • 2MHz PWM 固定開關頻率 （典型值）
  • 600mA 輸出電流
  • 在整個溫度范圍內 ±4% 的輸出電壓精度
  • 內部軟啟動
  • 2.2μH 電感器，10μF 輸入和輸出電容
• 線性穩壓器
  • 1.5V 至 3.3V 范圍內的輸出選項
  • 13.5μV有效值輸出電壓噪聲
  • PSRR - 70dB @ 1kHz
  • 在整個線路和負載調整率范圍內實現 ±3% 的輸出電壓精度
  • 0mA 至 150mA 輸出電流
  • C 在 = 1.0μF，C 外 = 0.47μF（對于 100mA O/P）
  • C 在 = 1.0μF，C 外 = 1.0μF（對于 150mA O/P）
  • 80mV 壓差

參數

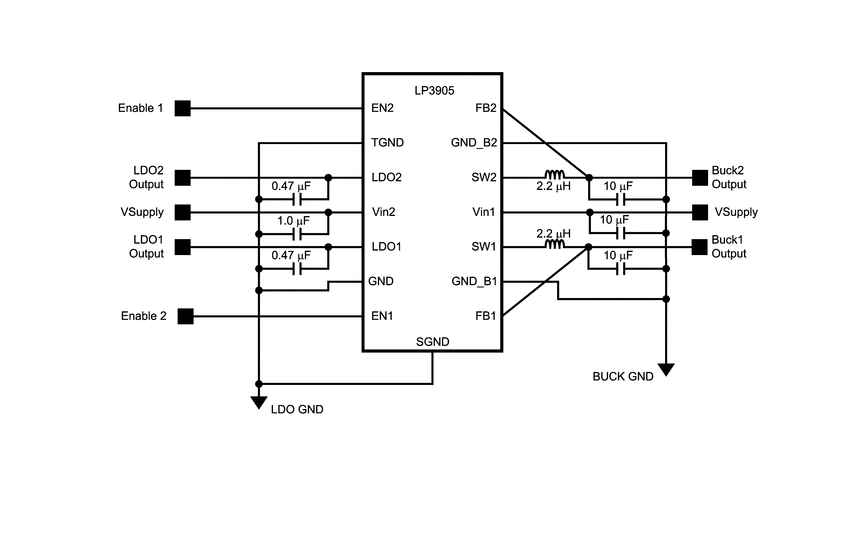

方框圖

一、產品概述

LP3905是一款多功能電源管理單元，專為低功耗手持設備設計。它集成了兩個600mA的DC-DC降壓調節器、兩個150mA的線性調節器以及相關的控制功能，適用于為處理器核心、外圍設備以及I/O接口供電。

二、核心特性

1. 集成組件

• ? 兩個降壓調節器（Buck） ?：提供高效率的電源轉換，支持固定和可調輸出電壓選項。
• ? 兩個線性調節器（LDO） ?：用于為內部處理器功能和I/O接口供電，提供穩定的電壓輸出。
• ?獨立使能引腳?：允許對各個電源模塊進行獨立控制。

2. 工作模式

• ?自動切換PFM-PWM模式?：根據負載電流自動選擇最佳工作模式，以提高效率和延長電池壽命。
• ?固定PWM模式?：可選的固定頻率PWM模式，適用于特定應用需求。

3. 保護功能

• ?熱過載保護?：防止設備因過熱而損壞。
• ?電流過載保護?：在過載條件下保護內部和外部組件。

4. 其他特性

• ?高效率?：高達90%的效率，減少能量損耗。
• ?小封裝?：采用14引腳WSON封裝，尺寸為4x4x0.8mm，適合空間受限的應用。

三、應用

LP3905適用于基帶處理器、外圍處理器（如視頻和音頻處理器）、FPGA電源以及I/O電源等場景，特別適用于需要低功耗和高效率電源管理的手持設備。

四、電氣特性

• ?輸出電壓范圍?：Buck調節器支持1.0V至3.3V的輸出電壓，LDO支持1.5V至3.3V的輸出電壓。
• ?負載電流?：Buck調節器最大輸出電流為600mA，LDO最大輸出電流為150mA。
• ?輸出電壓精度?：±4%的輸出電壓精度，確保穩定的電源供應。

五、封裝與尺寸

• ?封裝類型?：14引腳WSON封裝。
• ?尺寸?：4x4x0.8mm。

六、設計指南

• ?電感選擇?：推薦使用2.2μH的電感，以確保穩定的電源輸出和降低噪聲。
• ?電容選擇?：輸入和輸出電容建議使用低ESR的陶瓷電容，以提高電源的穩定性和效率。
• ?布局布線?：提供了詳細的布局布線建議，以減少電磁干擾和噪聲，確保電源模塊的穩定運行。

七、文檔支持

• 提供了詳細的數據手冊和應用指南，幫助用戶快速上手和設計。

八、注意事項

• 在設計和使用過程中，需嚴格遵守絕對最大額定值和推薦工作條件。
• 注意處理靜電敏感器件，防止靜電損壞。
• 在實際應用中，需根據具體需求選擇合適的輸入電容、輸出電容以及電感值。
