近日有客戶送修一臺泰克信號發生器AFG31000，故障表現為儀器不開機。隨后工程師進行拆機檢測，發現與客戶報修故障一致。

維修案例：泰克信號發生器AFG31000開機異常維修

一、報修故障：開機異常

二、開機檢測：儀器開機之后散熱風扇轉動，內部有指示燈亮光，但是屏幕無法點亮，不開機。

?

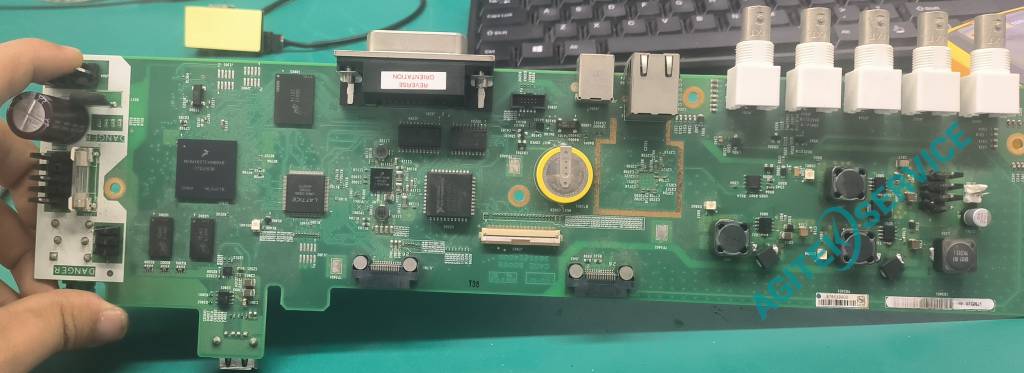

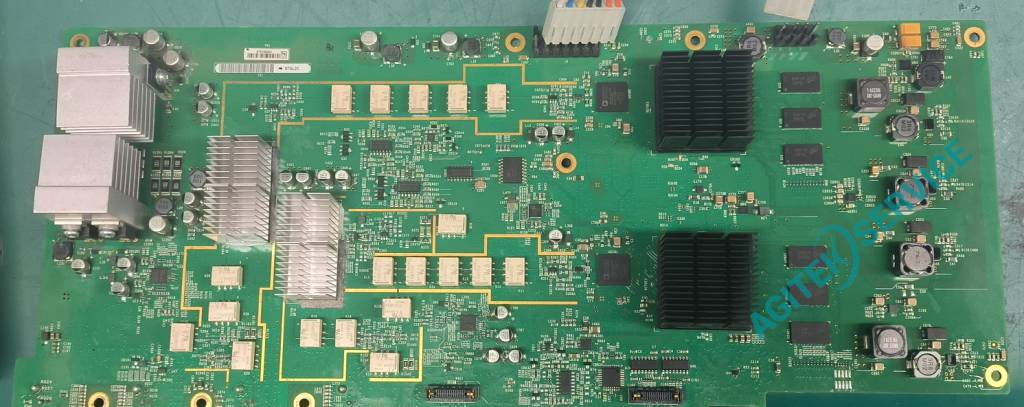

三、故障判定：主控制板故障造成的開機異常。

四、維修措施：

1.對主控板損壞的器件進行更換。

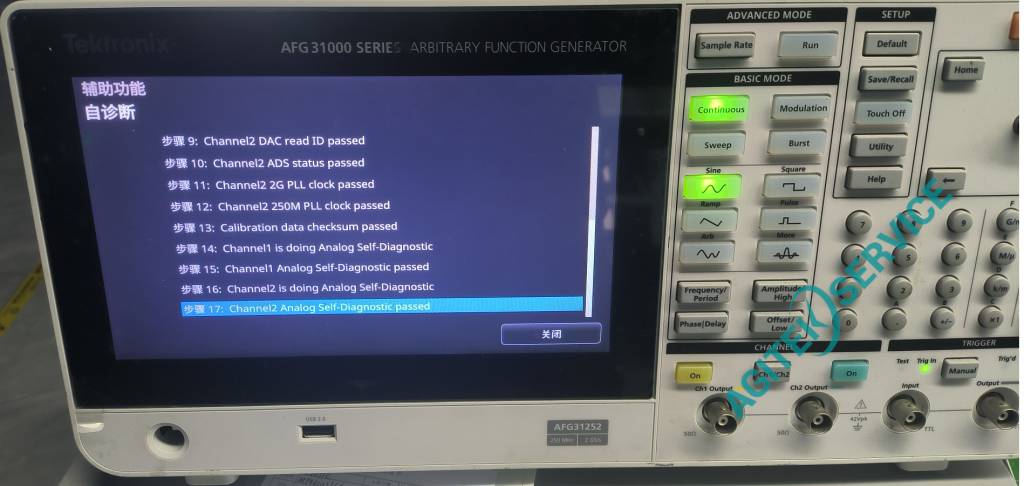

2.性能測試：指標功能正常。

3.調整儀器，測試合格。

五、泰克信號發生器AFG31000常見故障及原因：

1.電源故障：無法正常開機或開機后指示燈不亮。

可能原因：電源部分損壞，如保險絲熔斷、電源板故障等。

2.輸出端故障：輸出信號異常，如輸出波形不正確（如將方波誤輸出為三角波）、信號幅度異常等。

輸出阻抗異常，導致信號傳輸不穩定。

可能原因：

輸出放大板故障，導致信號放大或處理異常。

內部元件老化或損壞，影響信號輸出質量。

3.顯示故障：顯示屏出現花屏、黑屏或顯示不清晰。

可能原因：

顯示電路的排線接觸不良或損壞。

顯示器本身故障，如背光燈管損壞、液晶屏幕損壞等。

4.按鍵與旋鈕故障：按鍵無反應或調節旋鈕無法正常工作。

可能原因：

按鍵或旋鈕的電路觸點接觸不良或損壞。

內部電路故障，導致按鍵或旋鈕信號無法正確傳輸。

5.接口故障：無法識別存儲介質或無法與控制系統正常聯機。

可能原因：

接口電路故障，導致數據傳輸異常。

存儲介質損壞或格式不兼容。

6.其他故障：開機后自檢異常，顯示采集板或主板故障等。

可能原因：

主板上的采集檢測電路故障，如輸入信號超過允許范圍導致主板損壞。

電源故障引起自檢不通過。
