LMP92064 是一款具有數字 SPI 接口的精密低側數字電流傳感器和電壓監視器。 該模擬前端 (AFE) 包括一個精密電流感測放大器和一個緩沖電壓通道，分別用于測量分流電阻的負載電流和負載的供電電壓。 該器件通過獨立的 125kSps、12 位 ADC 轉換器對電流和電壓通道進行同步采樣，以在單向感測應用中實現極為精確的功率計算。

數據手冊：*附件：LMP92064 2V、12 位、快速同步采樣SPI輸出電流 電壓監控器技術手冊.pdf

LMP92064 為 ADC 提供了 2.048V 內部基準電壓，不僅消除了對外部基準電壓的需求，同時還減少了元件數量并節省了電路板空間。

主機可通過四線 SPI 接口以高達
20MHz 的運行速度與 LMP92064 通信。 憑借這一快速的 SPI 接口，用戶能夠利用較高帶寬 ADC 來捕獲快速變化的信號。 此外，該四線接口還具有專用單向輸入和輸出線，這使得需要隔離的應用能夠輕松連接數字隔離器。

LMP92064 由 4.5V 至 5.5V 的單電源供電運行，并且具有一個獨立的數字電源引腳。 LMP92064 采用 16 引腳 5mm x 4mm WSON 封裝，額定溫度范圍為 -40°C 至 105°C。

特性

• 2 個 12 位同步采樣模數轉換器 (ADC)
  • 轉換速率：125kSps（最小值）
• 12 位電流感測通道
  • 輸入引入偏移電壓：±15μV
  • 共模電壓范圍：–0.2V 至 2V
  • 最大差分輸入電壓：75mV
  • 固定增益：25V/V
  • 增益誤差：±0.75%（最大值）
  • 帶寬 (–3dB)：70kHz
  • 直流電源抑制比 (PSRR)：100dB
  • 直流共模抑制比 (CMRR)：110dB
• 12 位電壓通道
  • 積分非線性 (INL)：±1 最低有效位 (LSB)
  • 偏移誤差：±2mV（最大值）
  • 增益誤差：±0.75%（最大值）
  • 最大輸入電壓：2.048V
  • 帶寬：100kHz
• 內部基準電壓
• 串行外設接口 (SPI) 頻率：高達 20MHz
• 溫度范圍：–40°C 至 105°C
• 16 引腳晶圓級小外形無引線 (WSON) 封裝

引腳功能和配置

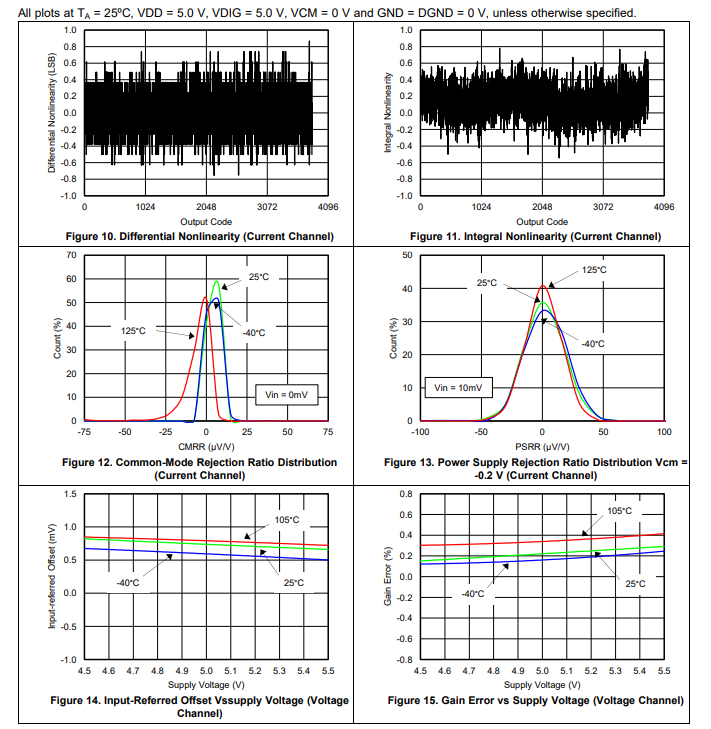

典型特性

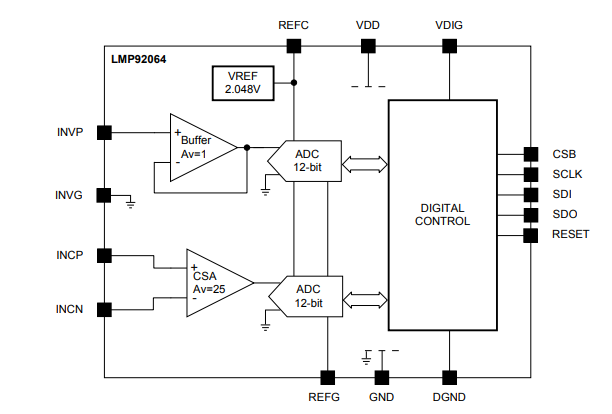

功能方框圖

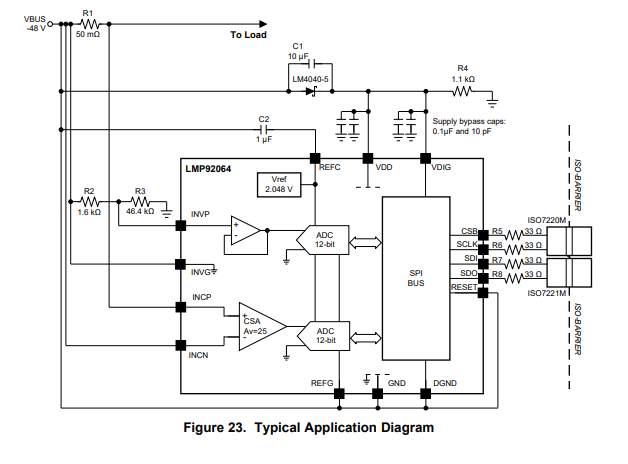

典型應用

應用

• 企業級服務器
• 電信
• 電源管理
