概述
AD9837是一款低功耗、可編程波形發生器，能夠產生正弦波、三角波和方波輸出。各種類型的檢測、致動和時域反射(TDR)應用都需要波形發生器。輸出頻率和相位可通過軟件進行編程，調整簡單。頻率寄存器為28位：時鐘速率為16 MHz時，可以實現0.06 Hz的分辨率；而時鐘速率為5 MHz時，則可以實現0.02 Hz的分辨率。

AD9837通過一個3線串行接口寫入數據。該串行接口能夠以最高40 MHz的時鐘速率工作，并且與DSP和微控制器標準兼容。該器件采用2.3 V至5.5 V電源供電。

AD9837具有關斷(SLEEP)功能。器件中不用的部分可以關斷，以將功耗降至低點。例如，在產生時鐘輸出時，可以關斷DAC。

AD9837采用10引腳LFCSP_WD封裝。
數據表：*附件：AD9837低功耗、8.5mW、2.3V至5.5V可編程波形發生器技術手冊.pdf

應用

• 頻率激勵/波形發生
• 液體和氣流測量
• 傳感器應用：接近度、運動和缺陷檢測
• 線路損耗/衰減
• 測試與醫療設備
• 掃描/時鐘發生器
• 時域反射(TDR)應用

特性

• 數字可編程頻率和相位
• 功耗：8.5 mW（2.3 V時）
• MCLK速率：16 MHz（B級），5 MHz（A級）
• 28位分辨率：0.06 Hz（16 MHz參考時鐘）
• 正弦波/三角波/方波輸出
• 2.3 V至5.5 V電源供電
• 三線式SPI接口
• 擴展溫度范圍：–40°C至+125°C
• 關斷選項
• 10引腳LFCSP封裝

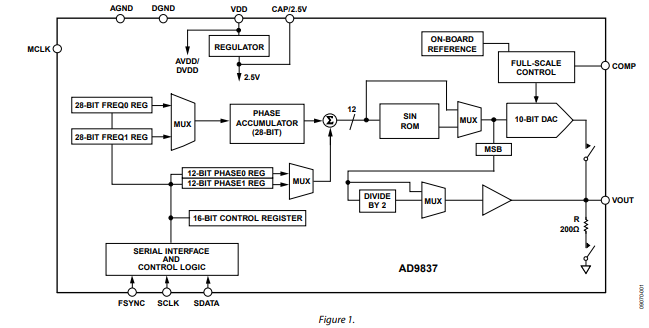

框圖

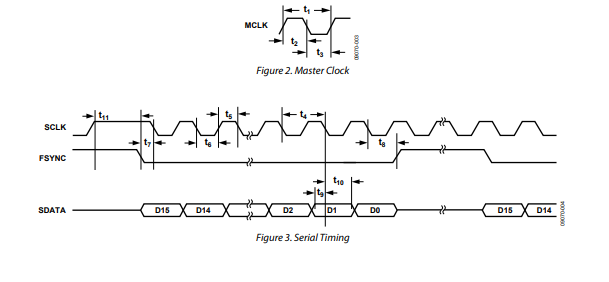

時序圖

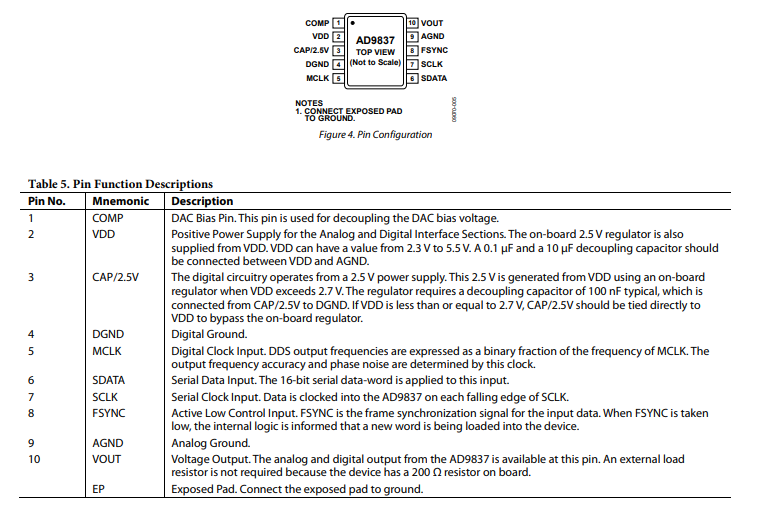

引腳配置描述

典型性能特征

應用信息

AD9837提供的多種輸出選項，使其適用于廣泛的應用，包括調制應用。AD9837可用于執行簡單調制，如頻率轉換鍵控（FSK）。更復雜的調制方案，如高斯最小移頻鍵控（GMSK）和正交相移鍵控（QPSK），也可通過AD9837實現。

在FSK應用中，AD9837的兩個頻率寄存器被加載不同的值。一個頻率代表頻移空間頻率，另一個代表標記頻率。通過使用AD9837控制寄存器中的FSEL位，用戶可以調制載波頻率在這兩個值之間。

AD9837有兩個相位寄存器，啟用后可實現相移鍵控（PSK）。使用PSK時，當調制器的LSB輸入為高電平時，載波頻率會發生相移，即相位會改變一定量。

AD9837也適用于信號發生器應用。由于DAC數據的MSB在YOUT引腳可用，該器件可用于生成方波。

鑒于其低電流消耗，該器件也適用于可作為本地振蕩器使用的應用。

接地與布局

印刷電路板的設計應確保AD9837的模擬和數字部分分開，并限制在電路板的特定區域內。這便于使用可分離的接地層，這是一種普遍被認為能為接地平面提供最佳屏蔽效果的技術。數字和模擬接地平面應僅在一處連接。唯一需要AGND到DGND連接的器件是AD9837。如果AD9837處于多個器件需要AGND到DGND連接的系統中，連接應僅在一點進行，并且應建立從該點到AD9837的穩定接地路徑。

避免在器件下方布線數字線路，這些線路會產生噪聲。模擬接地平面應在AD9837下方布線，以避免噪聲耦合。為AD9837供電的電源線應盡可能寬，以降低阻抗，并減少電源線上出現的尖峰噪聲。像時鐘這樣的快速開關信號，應屏蔽良好，防止其輻射噪聲到電路板的其他部分。

避免數字信號和模擬信號交叉。電路板兩側的走線應成直角相交，以減少饋通效應。在雙層板上，微帶線技術是最佳選擇，但并非總是可行，因為電路板的另一側專門用于接地平面和信號。

良好的去耦很重要。AD9837應使用0.1 μF陶瓷電容進行電源旁路，并與10 μF鉭電容并聯。為獲得最佳性能，去耦電容應盡可能靠近器件放置，理想情況下應緊挨著器件。

與微處理器接口

AD9837具有串行接口，可使其直接與多個微處理器連接。該器件使用外部串行時鐘將數據或控制信息寫入器件。串行時鐘的頻率最高可達40 MHz。串行時鐘可以是連續的，也可以根據需要空閑或低電平。每次向AD9837寫入數據時，都會拉低FSYNC并保持低電平，直到寫入16位數據。FSYNC信號將加載到AD9837中的16位信息成幀。

AD9837與68HC11/68L11接口

圖25展示了AD9837與68HC11/68L11微控制器之間的串行接口。微控制器被配置為主設備，通過將SPCR中的MSTR位設置為1來實現。這會設置串行時鐘（SCK）；MOSI輸出驅動串行數據線SDATA。由于微控制器沒有專用的幀同步引腳，F(xiàn)SYNC信號由端口線（PC7）派生。正確操作接口的設置條件如下：

• 寫操作期間SCK空閑為高電平（CPOL = 0）
• SCK下降沿數據有效（CPHA = 1）

當數據要從AD9837傳輸時，F(xiàn)SYNC線（PC7）拉低。串行數據到68HC11/68L11以8位字節傳輸，只有在出現下降沿時鐘沿時才會傳輸。要將數據加載到AD9837中，PC7在第一個8位傳輸后保持低電平，然后對AD9837執行第二次串行寫操作。只有在第二個8位傳輸后，才應再次拉高FSYNC。
